1，多个GPIO,同时可以作为四路SPI，和PWM。
2，双CPU设计，ARM9与AVR单片机采用SPI进行高速通信。
3，以ARM9,AT91SAM9263为主CPU，效率更高。
4，大屏幕LCD支持，最大支持1024*768
5，7个RS232接口支持
6，大容量FLASH盘板载支持，256M.
7，高精度晶振，时间精准。
8，板载AD转换，支持12位或者16位，8路。
9，连续5年的ATMEL ARM9的设计，性能稳定可靠。
10，标准PC104大小，方便替换。
11，板载CAN BUS现场总线。

软件方面：
1，提供WINCE BSP软件源代码。
2，充分考虑客户开发需要，提供全部硬件原理图。
3，提供较为完善的应用软件支持，实时更新。

  Embed Your Life   Embed ALL
0755-82523175 82523176 82524322 82526552 82523090
新思维 新模式 工业级ARM单板计算机
工控 车载 医疗 数控 手持
销售部:0755-81135101 81135102 81135103
深圳市英贝德科技有限公司
[U]

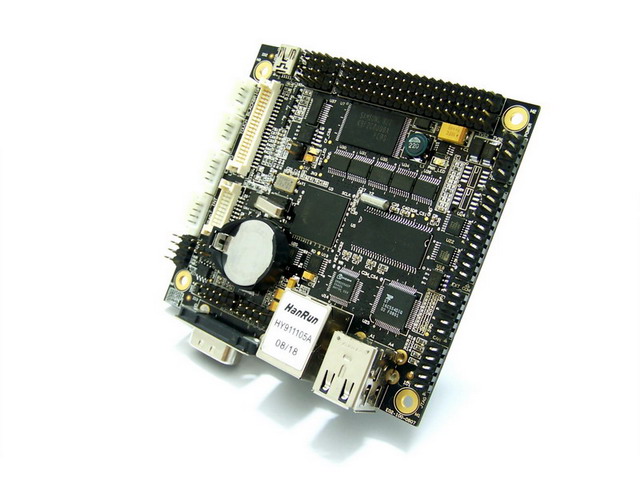

EAC-0922 单板电脑
Embedded ARM Single Board Computer[/U]

工控、医疗产品高性能主板
EAC-0922是英贝德科技最新推出的基于ARM926EJ-S核心的嵌入式ARM单板电脑。其高性能、低功耗、低成本的优势适用于工控、医疗、监控、仪表等领域。英贝德科技提供完善的技术支持和升级服务，为您的系统保驾护航。

丰富功能可自由添加与裁剪
ARM9 240MHz CPU，64MB SDRAM，256MB NandFlash，双CPU，7×UART，8×ADC(16位)，10/100Mbps网络，2×USB Host，1×CAN Bus，8×8 阵列键盘
1024×768 LCD触摸屏，AC`97音频，CF卡，50×GPIO(4×SPI、4×PWM)，12V+5V电源

功能特征

类型
功能
参数

处理器
CPU
AT91SAM9263，ARM9，240MHz

RAM
SDRAM
64MB

ROM
DataFlash
4MB

NandFlash
256MB大容量电子盘

通信接口
TTL电平

或RS232
COM0：RS232 / TTL / IrDA

COM_D_1_2：2路RS232 /2路TTL /2路IrDA和1路RS232

EX_COM:4路TTL/4路RS232

以太网络
10/100Mbps以太网络

USB Host
2路USB2.0 Host(FULL SPEED)控制器

USB Device
1路USB2.0 Device控制器

显示设备
LCD接口
支持最大分辨率1024×768像素，颜色位数16位/24位,软件可配置

输入/输出

设备
触摸屏幕
4线或5线 电阻式触摸屏

阵列键盘
8×8矩阵键盘

AUDIO
AC’97音频标准，带输入和输出

AVR单片机
ATMEGA48-10AU，内置8×AD(10位)，IO全部引出，可作为光电解码器输入，高速计数器输入，与主CPU通过SPI进行高速通信

扩展总线
CAN总线
1路CAN总线(非光隔)

存储扩展
CF卡
支持IDE模式

控制接口
GPIO
50个独立GPIO(可复用为4×SPI/4×PWM)

面板接口
复位键
复位按钮（接口引出形式）

指示灯
电源指示灯（接口引出形式）

蜂鸣器
蜂鸣器（接口引出形式）

其它配置
看门狗控制器
外置看门狗

实时时钟（RTC）
独立实时时钟模块，设有备用电池

指示灯(LED)
CPU状态指示灯、电源指示灯

系统电源
标准计算机AT电源输入，12V和5V (±5%)

机械参数

项目
参数

工作温度
-0℃～70℃(宽温可定制)

工作湿度
5%～95%

PCB尺寸
96mm×90mm

定制服务
EAC-0922可提供方案定制和产品定制服务。根据客户的应用要求可增加和删减功能模块，并保证其性能稳定可靠。

样机试用
您可以申请样机试用，这可以帮助您更深入的了解我们的产品和英贝德在嵌入式方面的研发实力。我们将提供样机和相关配件供您评估，并提供技术咨询服务。请与我们公司市场部联系申请样机。

  配备功能演示软件

  EAC-0922单板电脑配备功能演示软件，可用来测试产品主要功能。
  适于您对产品的性能评估，同时也可作为应用程序设计之参考。

WinCE 操作系统

EAC-0922单板电脑支持WinCE5.0操作系统。

驱动程序

EAC-0922单板电脑提供WinCE5.0操作系统的底层驱动程序包（BSP）和功能测试应用软件，这可以协助您快速评估及开发。

LCD显示屏扩展

EAC-0922单板电脑可以接驳EBDLCD64T显示屏，同时我们可以为您定制特殊LCD模块的软件及硬件驱动。

EBDLCD64T技术参数
主屏：PD064VT5，分辨率：640×480，位数：18位，功率：5.0W，
电源：+5V，工作温度：-20℃～60℃，机械尺寸：175mm x 126mm

评估套件EAC-0922-EK评估套件可提供技术资料和全套配件。适用于对EAC-0922单板电脑的评估或二次开发。

套件内容
# PDF格式的接口部分原理图。
# LCD显示屏模块。
# 开发使用说明书。
# 全套接口配件。
