 [原创]RS232串口(COM口)控制（10位）A/D模数转换控制板
本A/D模数转换控制板具有6路10位(精度±1LSB)高速A/D转换通道，可同时对外部输入的6路模拟量(直流0－5V)进行模数转换，转换后的结果（每通道转换后的结果为2字节数据）通过串口快速输出（默认波特率9600，可定做其它波特率），供电脑上位机或其他控制系统读取。本板每秒钟可对所有6路外部模拟量进行大约40次连续转换输出（也可定做其他输出方式）。输出的数据帧固定由14个字节组成，帧格式具体格式如下：
帧头（固定为0x55）；通道0转换结果高位字节，通道0转换结果低位字节；通道1转换结果高位字节，通道1转换结果低位字节；通道2转换结果高位字节，通道2转换结果低位字节；通道3转换结果高位字节，通道3转换结果低位字节；通道4转换结果高位字节，通道4转换结果低位字节；通道5转换结果高位字节，通道5转换结果低位字节；帧尾（固定为0xAA）。
每路A/D转换后的数值计算公式：输入电压=[(高位字节*256+低位字节) / 1024]*5
例如串口输出数据帧：“55 01 B0 02 10 00 A0 00 60 03 80 00 10 AA”
则计算如下：
通道0输入电压=((0x01*256+0xB0)/1024)*5=2.109375V
通道1输入电压=((0x02*256+0x10)/1024)*5= 2.578125V
通道2输入电压=((0x00*256+0xA0)/1024)*5= 0.78125V
通道3输入电压=((0x00*256+0x60)/1024)*5= 0.46875V
通道4输入电压=((0x03*256+0x80)/1024)*5= 4.375V
通道5输入电压=((0x00*256+0x10)/1024)*5= 0.078125V
量大赠送VB接收演示程序源代码

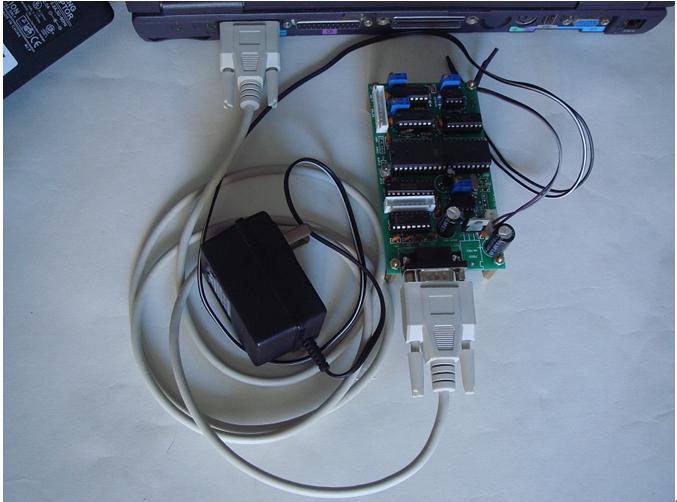

此主题相关图片如下：
