楼 主:thwack 2006年8月2日22:01

 请教BBS的模电高人，关于功放电路
功放用的TDA2030，电路用的是DATASHEET给的标准应用（图1），计算了一下也可以，但是实际搭出来以后没有输出，又搭了一半做一下测试（图2），是个负反馈放大，应该也可以。结果给了我一个无法理解的问题。在学校叫的运放的分析方法是2输入端应该等电位，但是量了一下2腿是我给的正弦波，400mv VPP，而1腿竟然是-5V支流，这下我傻了眼了。这可从何分析入手啊。最基本的理论也套不上了。请哪位大虾给帮忙看下。由于今天走的仓促数据也没记录太清楚，明天去把详细数据发上来。谢谢了。

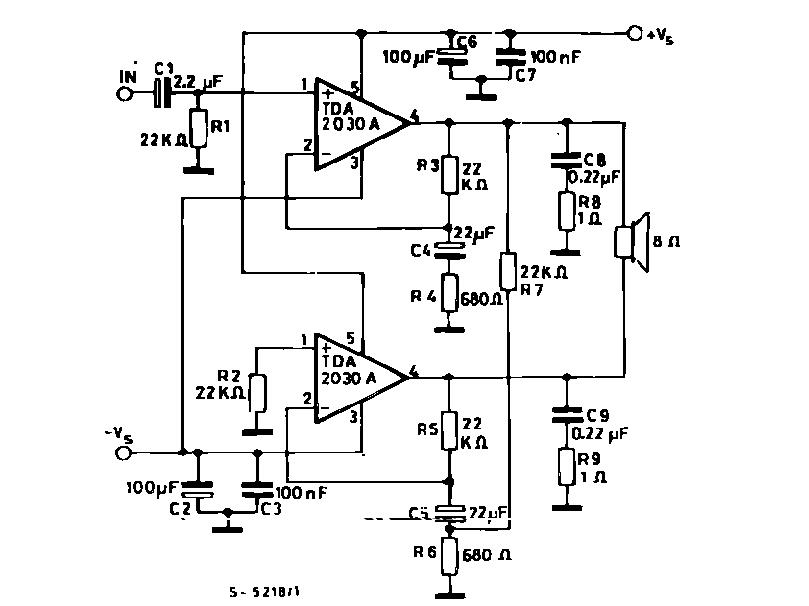

图1

此主题相关图片如下：

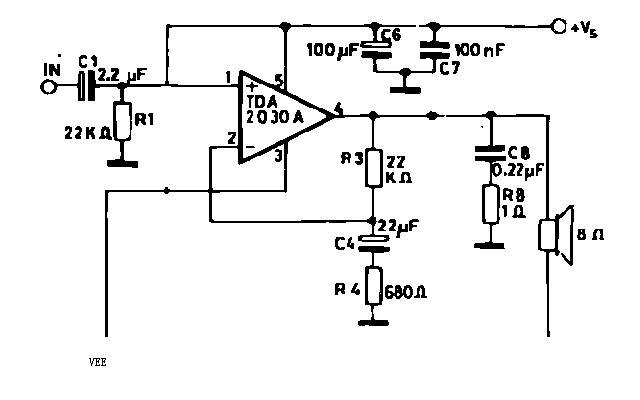

图2

此主题相关图片如下：

DATASHEET
