工控、医疗产品高性能主板

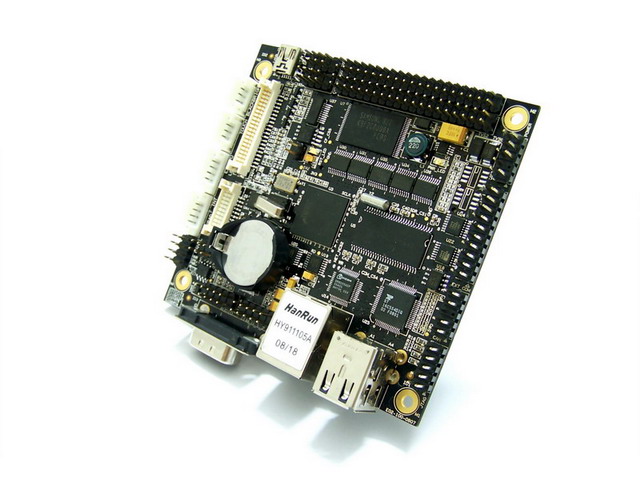

EAC-0922是英贝德科技最新推出的基于ARM926EJ-S核心的嵌入式ARM单板电脑。其高性能、低功耗、低成本的优势适用于工控、医疗、监控、仪表等领域。英贝德科技提供完善的技术支持和升级服务,为您的系统保驾护航。
丰富功能可自由添加与裁剪
ARM9 240MHz CPU,64MB SDRAM,256MB NandFlash,双CPU,7×UART,8×ADC(16位),10/100Mbps网络,2×USB Host,1×CAN Bus,8×8 阵列键盘
1024×768 LCD触摸屏,AC`97音频,CF卡,50×GPIO(4×SPI、4×PWM)
功能特征
类型
功能
参数
处理器
CPU
AT91SAM9263,ARM9,240MHz
RAM
SDRAM
64MB
ROM
DataFlash
4MB
NandFlash
256MB大容量电子盘
通信接口
TTL电平
或RS232
COM0:RS232 / TTL / IrDA
COM_D_1_2:2路RS232 /2路TTL /2路IrDA和1路RS232
EX_COM:4路TTL/4路RS232
以太网络
10/100Mbps以太网络
USB Host
2路USB2.0 Host(FULL SPEED)控制器
USB Device
1路USB2.0 Device控制器
显示设备
LCD接口
支持最大分辨率1024×768像素,颜色位数16位/24位,软件可配置
输入/输出
设备
触摸屏幕
4线或5线 电阻式触摸屏
阵列键盘
8×8矩阵键盘
AUDIO
AC’97音频标准,带输入和输出
AVR单片机
ATMEGA48-10AU,内置8×AD(10位),IO全部引出,可作为光电解码器输入,高速计数器输入,与主CPU通过SPI进行高速通信
扩展总线
CAN总线
1路CAN总线(非光隔)
存储扩展
CF卡
支持IDE模式
控制接口
GPIO
50个独立GPIO(可复用为4×SPI/4×PWM)
面板接口
复位键
复位按钮(接口引出形式)
指示灯
电源指示灯(接口引出形式)
蜂鸣器
蜂鸣器(接口引出形式)
其它配置
看门狗控制器
外置看门狗
实时时钟(RTC)
独立实时时钟模块,设有备用电池
指示灯(LED)
CPU状态指示灯、电源指示灯
系统电源
标准计算机AT电源输入,12V和5V (±5%)
机械参数
项目
参数
工作温度
-0℃~70℃(宽温可定制)
工作湿度
5%~95%
PCB尺寸
96mm×90mm
