转让6.5英寸带触摸640X240彩色LCD，可接ARM等，[smartter]

楼主:smartter 2006年6月12日01:20

转让6.5英寸带触摸640X240彩色LCD，可接ARM等，送uCGUI程序
专为ARM开发板配套的全新带触摸屏彩色LCD模块，LCD背面的驱动板处分别有ADS7843触摸屏控制芯片、24针LCD接口、20针LCD接口和6针触摸屏接口；可直接和S3C44B0的ARM7开发板20针LCD接口或24针LCD接口相连（如

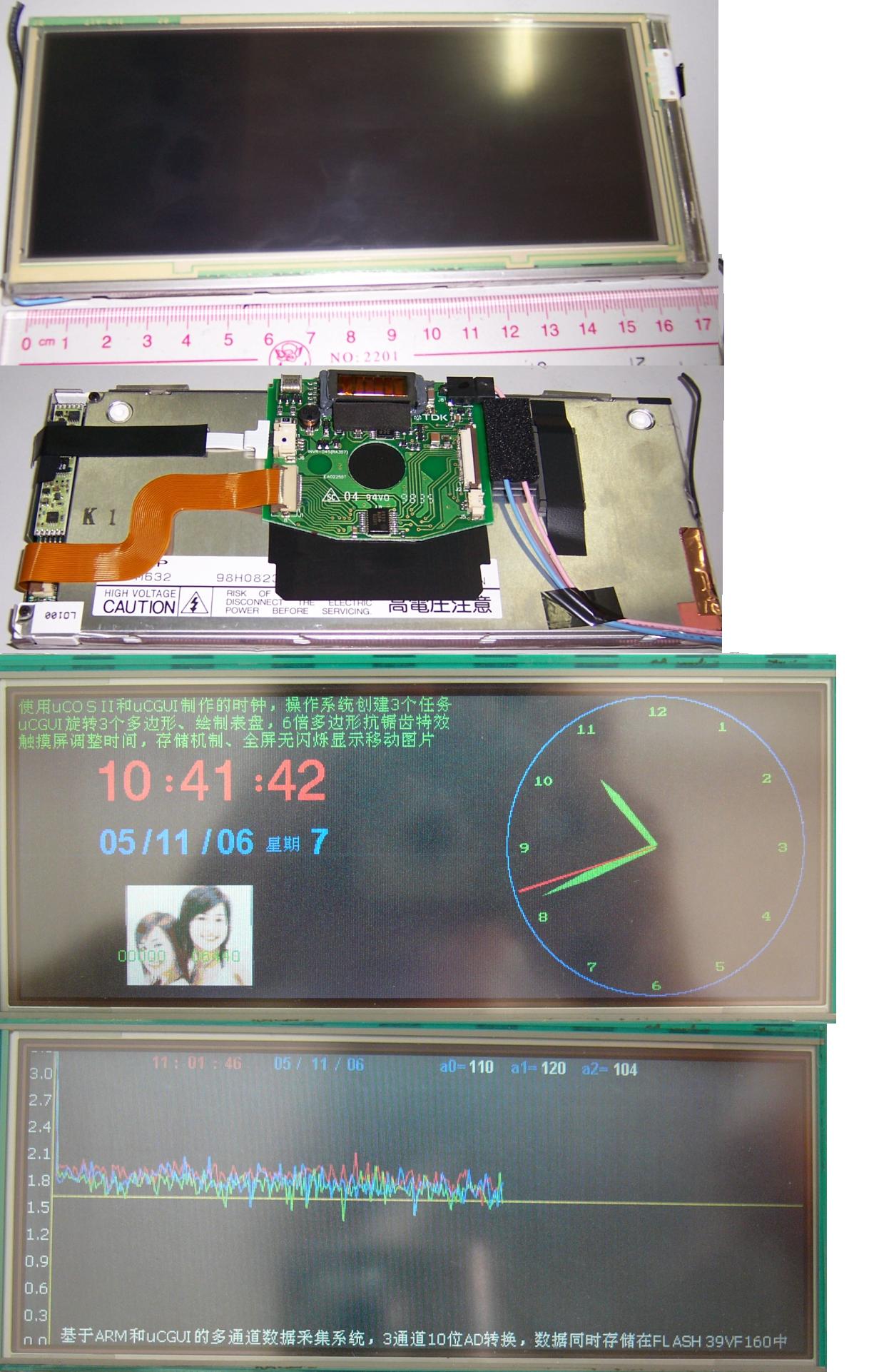

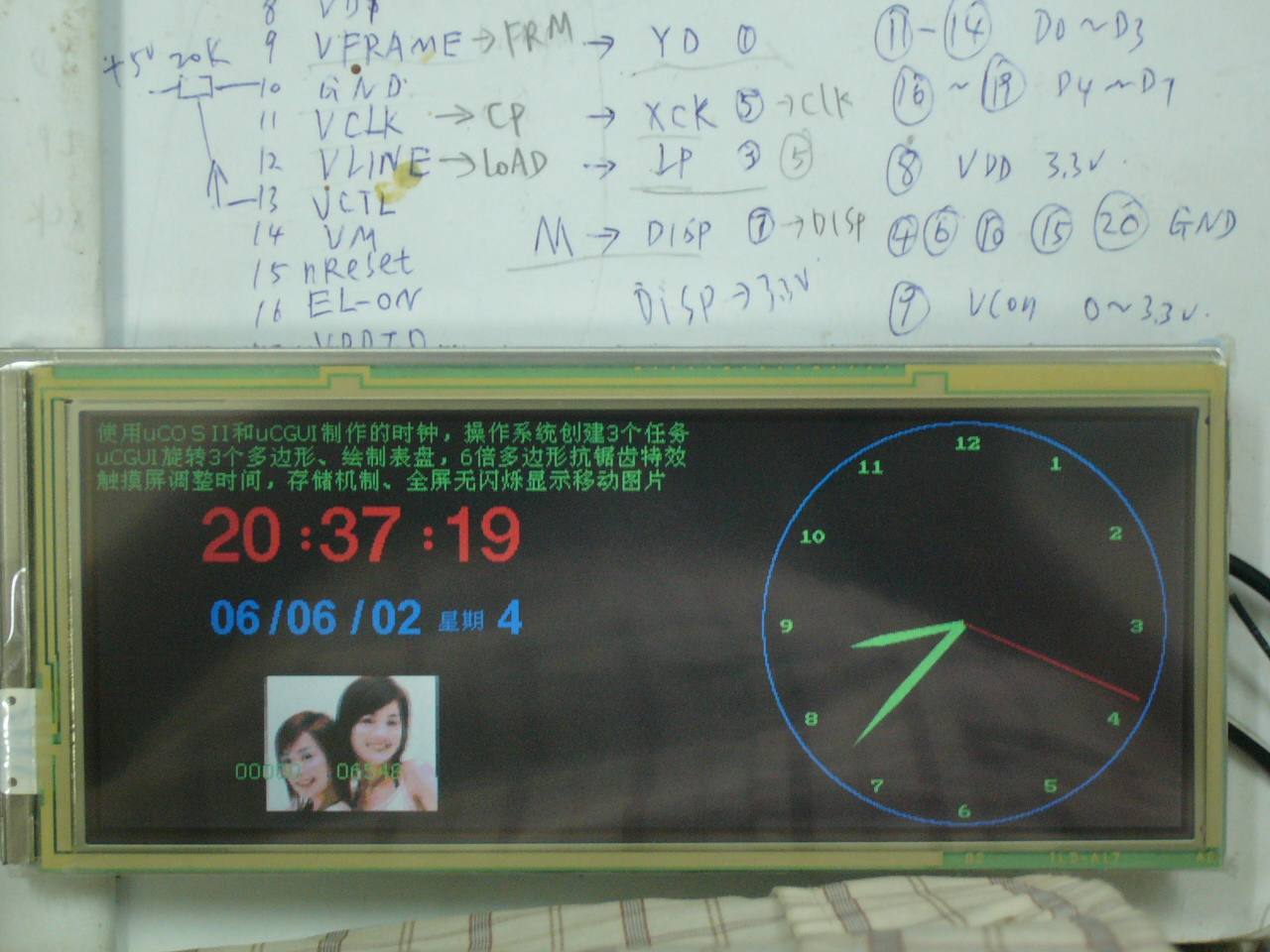

的开发板等等），附送连接排线及大量程序范例，连接方式实拍照片见本人像册。像册里的多功能时钟，就是使用触摸屏调节时间的。是学习uCGUI、miniGUI的好工具。

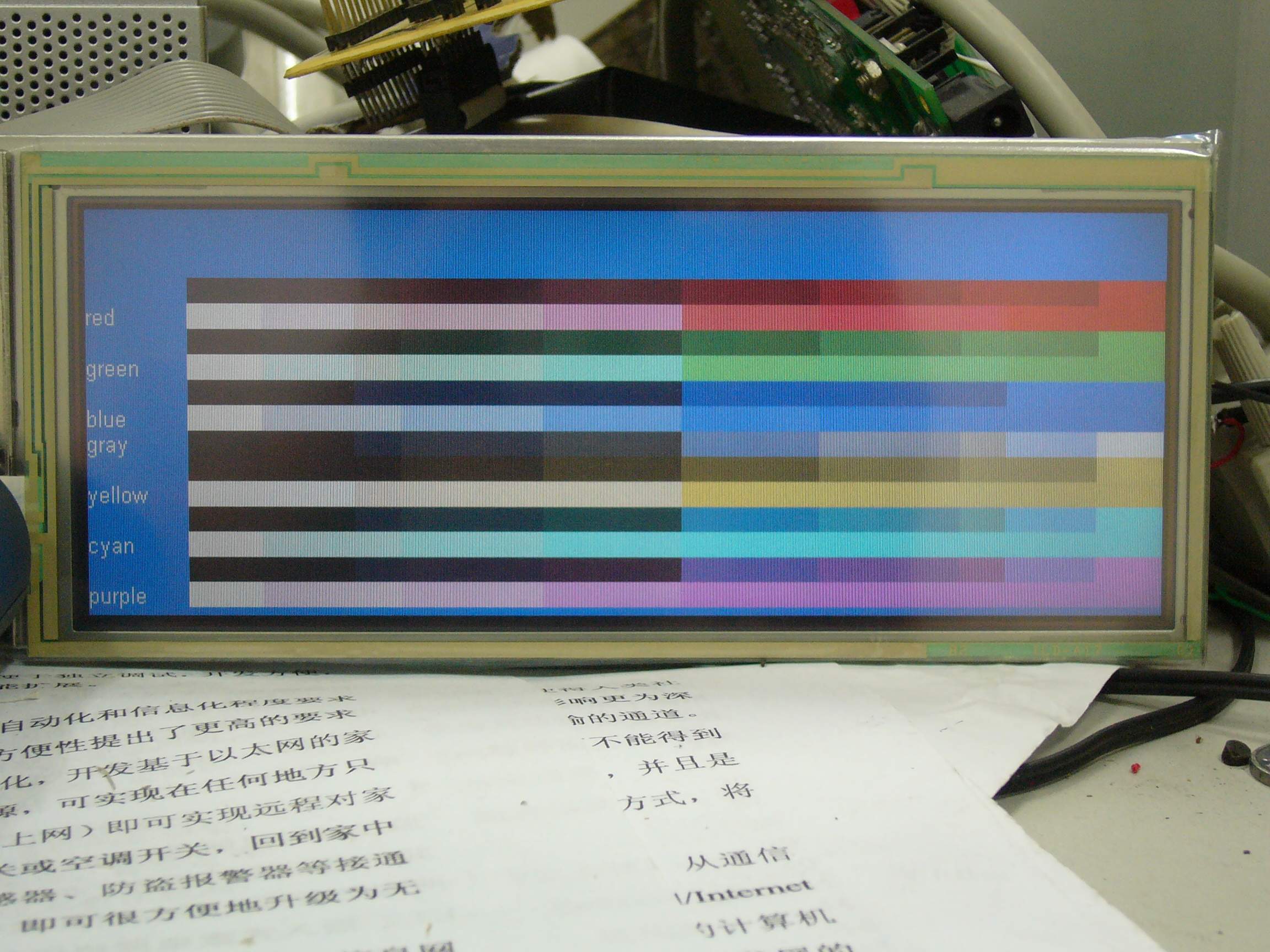

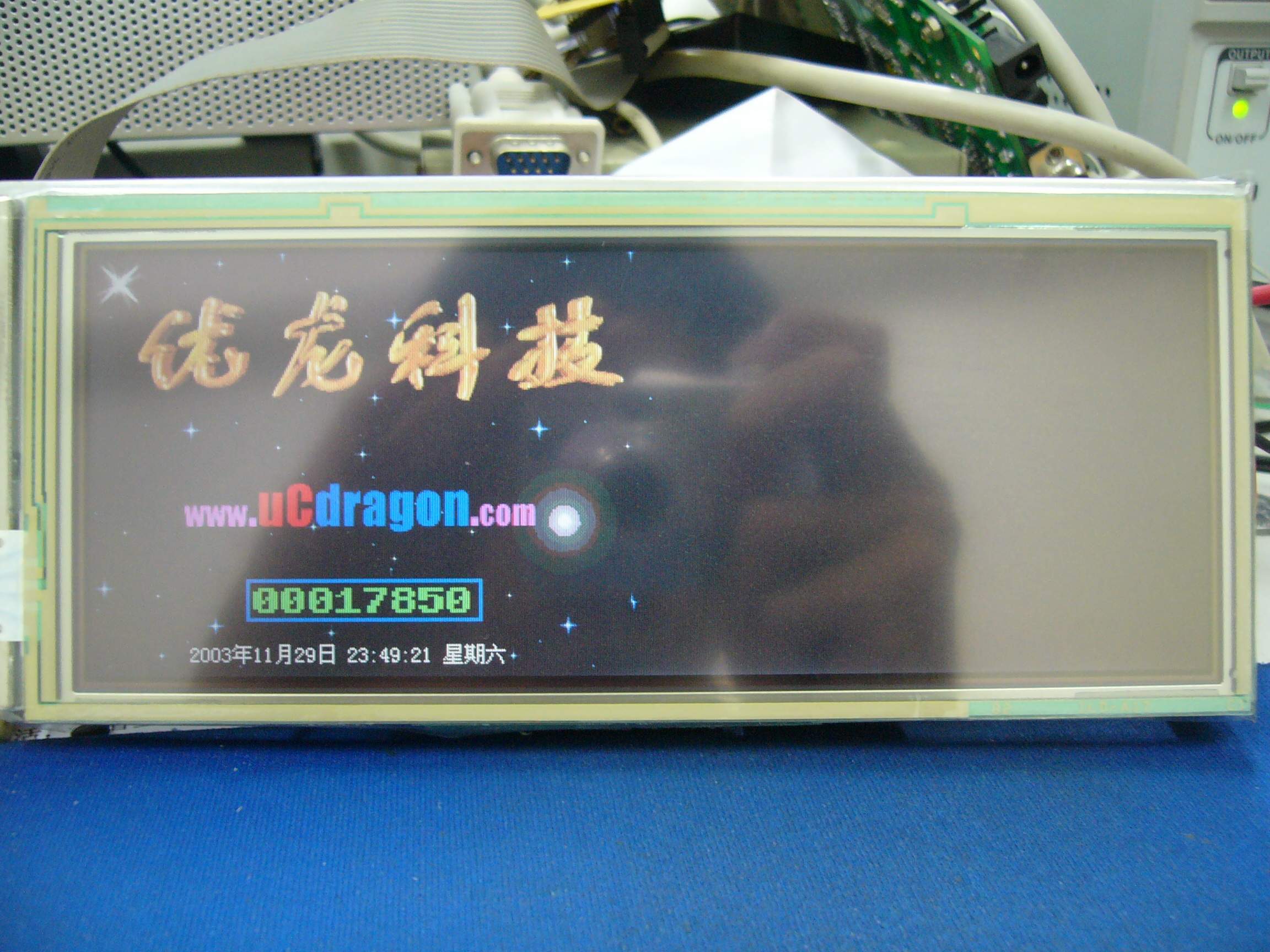

型号SHARP LM7M632，全新，库存。现货。6.5英寸，宽屏幕。STN 256色彩色，分辨率640x240，带原装触摸屏（非另外加上的国产触摸屏），带TDK高压板。一只触摸笔。有详细资料及接口电路，本人连接到多个版本的44B0开发板上显示清晰漂亮图案。提供测试文件和ADS下的例程序和uCGUI测试程序。有多张高清晰实物照片，照片见。
说明下网上一般卖单屏（不带触摸屏和高压板）价格都在698元，具体请BAIDU搜索价格。
该LCD屏为单电源3.3V供电，屏上集成有DC/DC偏压电路，无须外加偏压电路。连接简便。
该屏全部全新，连接开发板测试好。非常适合做ARM开发板配套LCD模块，或用于工控场合。可单块购买。资料请加本人msn:arm2410@126.com索取，或EMAIL：armlcd@126.com索取。
我在深圳下沙，深圳的朋友可以直接到我家找我演示显示效果。
联系方式： QQ 253650046 电话 13048888642。我的淘宝店铺地址：
欢迎使用支付宝交易，先货后款，提供快递货到付款服务。
所有东西均不议价，物品有清晰大图，请到看，

LCM可以连接24PIN LCD的44B0开发板和20PIN LCD的开发板，其中24PIN LCD的44B0开发板24PIN信号中包含了LCD数据和触摸屏数据，一跟排线直接连接就够了。
早期的20PIN LCD的开发板只有LCD数据输出，触摸数据通过6PIN排线连接44B0开发板的35~40管脚。

LM7M632 模块上24PIN LCD接口定义如下，可以用排线直接连24PIN LCD接口的开发板
1 VD0
2 VD1
3 VD2
4 VD3
5 VD4
6 VD5
7 VD6
8 VD7
9 VFRAME
10 GND
11 VCLK
12 VLINE
13 VM
14 NC
15 NC
16 DISP_ON 可以用来软件控制背光，高电平为开
17 GPE3 //以下用于读取ADS7843数据，
18 GPE4
19 GPE6
20 GPE7
21 GPG7
22 VCC 3.3V
23 VCC 5V
24 VCC 5V

LM7M632 模块上20PIN LCD接口定义如下，可以用排线直接连20PIN LCD接口的开发板
1 VD0
2 VD1
3 VD2
4 VD3
5 VD4
6 VD5
7 VD6
8 VD7
9 VFRAME
10 GND
11 VCLK
12 VLINE
13 VCTL     不需要连接。
14 VM
15 nRESET  不需要连接
16 EL_ON   不需要连接
17 VCC 3.3V
18 DISP_ON 可以用来软件控制背光，高电平为开
19 VCC 5V
20 VCC 5V
