特色：
 系统采用核心板+扩展板的方式。很适合您使用核心板做您自己的系统

 核心板支持Motorola MPC82xx CPU(PowerQUICC II 系列):MPC8260,MPC8250,MPC8270,MPC8280。（PPC8260,PPC8250,PPC8270,PPC8280）

    同时备有ATX和圆孔双脚电源输入，可以根据自己的需要连接系统。

 核心板单电源输入，简化您的设计

    ....

北京的用户，尽量送货上门，如果不行，联系一个方便的地方
外地的用户，免费邮寄
欢迎访问：
我的email:proteldxp2004@126.com
QQ:19244397

CPU
  MPC8270

SDRAM
  K4S561632 x4(128Mbyte)

BOOT FLASH
  AM29LV640(8MByte)

Nand FLASH
  兼容三星的K9F系列的FLASH

CPU JTAG口
  核心板集成

串口 3个
  SMC1、SMC2、SCC1

 （SMC1扩展板和核心板都有输出接口）

以太网口 3个
  FCC1、FCC2、FCC3

可编程发光二极管
  6个

可编程发光数码二极管
  1个

系统外部中断输入
  4个

外部系统复位输入
  1个

外部实时时钟（RTC）
  系统掉电，时钟不丢失

核心板电源
  单一5V电源

开发系统电源
  外部5V/3A输入或者ATX电源（注意：这两个电源不能同时插入使用）

BOOTLOADER
  U-BOOT－1.1.1

操作系统
  Linux 2.4.20

文件系统
  Ramdisk文件系统
 NFS文件系统
 JFFS2文件系统
开发工具
  全套的设计开发工具，包括开发主机的操作系统安装盘

驱动软件
  以太网驱动
 中断驱动
 SMC1、SMC2、SCC1驱动
 可编程发光二极管的驱动
 数字发光二极管的驱动
 系统Flash的读写驱动
 系统RTC实时时钟驱动
 MCC模块E1/T1收发驱动（可选）
 FCC模块ATM协议AAL0|AAL1|AAL5协议实现驱动（可选）
 FCC模块ATM协议AAL2协议CPU微码（可选）

实例程序
  Web Server
 Hello world 程序
 驱动程序编写框架
 Socket TCP/UDP编程示例
 Busybox
 对系统LED的控制程序
 对系统数字发光二极管的控制
 串口读写程序
核心板尺寸
 123mm X 86mm
扩展板尺寸
  178mm X 134mm


附件：
 DB9串口连接线
 系统直流5V/3A电源变压器一个
 系统开发资料光盘1张（内含板子的详细设计开发操作说明）

赠送附件：
 嵌入式开发资料光盘 4张 （内有本人多年积攒的多种嵌入式资料，源代码，原理图以及PCB图）
 RedHat Linux90操作系统安装光盘3张

软件支持：
 bootloader for MPC8270的源代码
 linux的操作系统源代码，内含板子的各种驱动源代码
 各种测试程序源代码
 有关的基于Linux开发的文档
 核心板的pdf版本以及ProtelDXP2004版本的原理图，以及原理图，PCB的库
 扩展板的pdf版本以及ProtelDXP2004版本的原理图，原理图库文件，PCB图库文件，PCB图

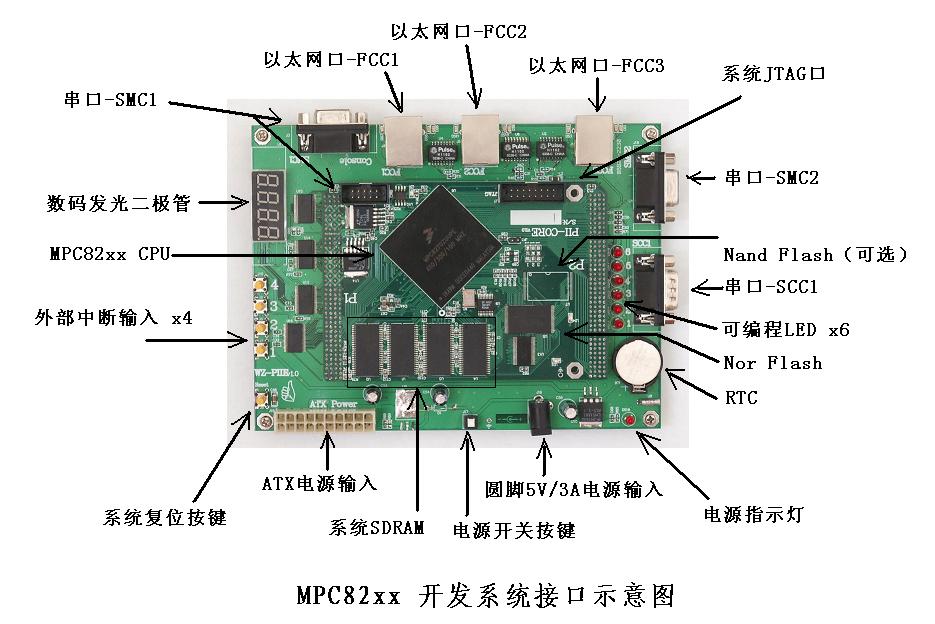

此主题相关图片如下：
