*第40174篇: 帮我看看吧，这个图有无可能对AT89S51编程？？/

楼主:wl99145 2006年5月16日19:20

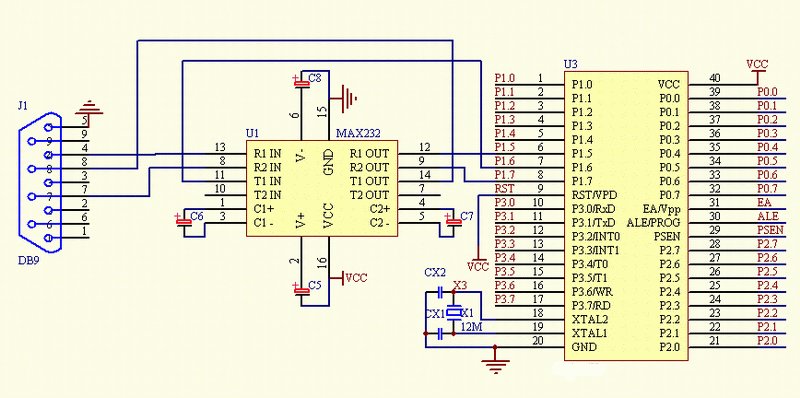

帮我看看吧，这个图有无可能对AT89S51编程？？/

此主题相关图片如下：

按此在新窗口浏览图片

第2楼:wl99145 2006年5月16日19:21

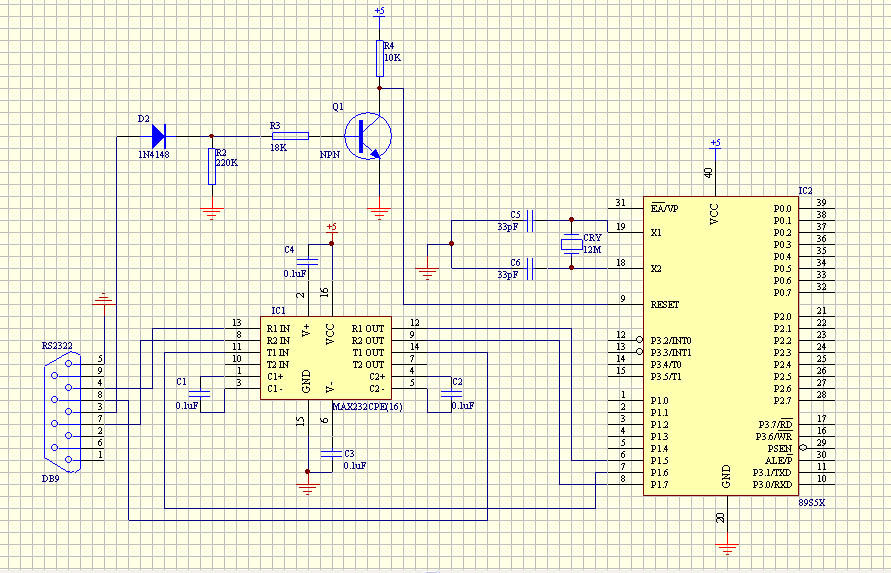

在网上见到的，还有另一个图类似

此主题相关图片如下：

按此在新窗口浏览图片

第3楼:wl99145 2006年5月16日19:23

请高手指点
有几个不明白：串口3脚接的那个三极管电路有必要吗，它反而会拉低RST的电平吗？
P1.7的时钟信号（居S51说明书要）怎么来的？
串口的功能如下，4、8脚连接正确吗？

9针串行口的针脚功能：
　　针脚功能针脚功能
　　1 载波检测(DCD) 6 数据准备好(DSR)
　　2 接受数据(RXD) 7 请求发送(RTS)
　　3 发出数据(TXD) 8 清除发送(CTS)
　　4 数据终端准备好(DTR) 9 振铃指示(RI)
　　5 信号地线(SG)
