楼 主:freefpga 2012年10月23日10:10

 [原创]基于Altera FPGA 的4路光纤PCIe采集卡

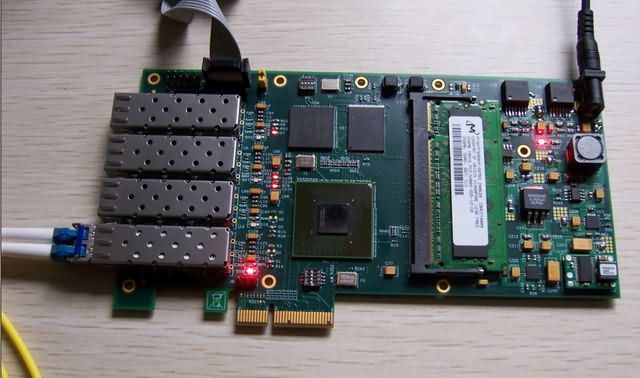

1、 板卡概述
板卡采用中档高性能的Altera Arria II GX系列芯片，支持 PCI Express x4。丰富的资源和高性能使逻辑开发更为便捷，PCIE X4使之拥有与PC交互的8G的带宽，最大2G的DDR2 400使之拥有大容量的缓存，4个SFP光口可支持各种协议，在SerialLite协议下通过3.125G测试，性能稳定 。
2、 技术参数
 Arria II GX EP2AGX45DF29C6N FPGA
o 45125个LE
o 18050个ALM
o 36100 KB片内存储器
o 8个高速收发器
o 4个锁相环(PLL)
o 0.9V内核电源
 板上存储：DDR2 SODIMM最高可支持到2GB
 FPGA配置电路：MAX II CPLD和闪存快速被动并行配置
 PCI EpressX4
 光纤接口：支持3.125Gbps 光纤 SFP模块。
 JTAG 编程接口
 板上时钟：50MHz，100MHz
 4个用户LED，4个SFP的LED
 一个RESET按键，一个RECONFIG按键
 电源：
o 12V直流输入
o PCI Express边沿连接器电源
3、软件功能
　　支持window XP ，Linux驱动，客户端应用测试程序
4、供电要求
　　PCIe接口供电 +3.3V +12V
5、应用领域
　　数据采集、传输；图像数据采集
6、技术支持：
　　直接由板卡开发团队提供技术支持，可以根据用户需要修改原理图和PCB，并升级为图像采集卡，数据播出卡等开发平台。团队也可支持应用程序开发。

更多详情敬请浏览
Tel：0571-85084089
QQ： 285843942  / 1183432986


第2楼:freefpga 2013年9月13日10:34

 提供SAMTEC连接器 ASP-134603-01 板对板连接器 原装现货
提供SAMTEC连接器 ASP-134603-01 板对板连接器 原装现货

Tel：0571-85084089
QQ：285843942


第3楼:freefpga 2013年7月11日09:22

 带光口和千兆网的Altera Cyclone IV FPGA开发板
带光口和千兆网的Altera Cyclone IV FPGA开发板
更多详情敬请浏览
