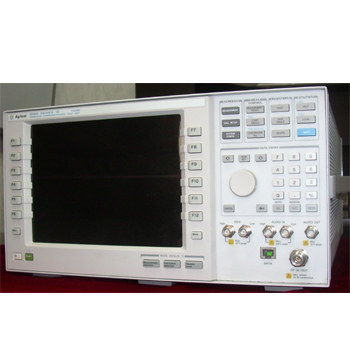

 供应Agilent8960(13590392508)

此主题相关图片如下：

主要信息
　　 8960系列10无线通信测试装置配置指南，p/n 5968-7880E　
　　　 8960系列10多制式测试装置照片卡，p/n 5980-0286E
功能和技术指标
　　 8960系列10移动电话制式的具体细节列在后几页。定货信息列在8960最后几页的技术信息后。
8960系列10G SM移动测试装置（带E1960A的E5515B）
发射机测试
·频率误差　
·输出功率
·相位误差（峰值和均值）
·功率时间特性（脉冲掩码比较）
·脉冲定时　
·切换引起的输出RF频谱
·调制引起的输出RF频谱 接收机测量
·逐位脉冲误比特率（快速BER）
·常规误比特率（BER） 音频功能
·返回到移动台的语音回声
·在下行链路TCH上编码音频发生器
·音频发生器　
·音频电平测量
·上行链路语音电平测量 GSM功能
·移动台功率输出电平控制：适应GSM功率控制电平
·业务信道：TCH/FS-全速话音
·广播信道配置：BCCH+CCCH+SDCCH/4
·信令协议设置：FACCH
·音频话音回声：1秒固定时延
·测量协调：脉冲类型灵活控制，ARFCN，和时隙
呼叫处理功能
　　MS发起、BS发起、MS释放、BS释放、小区内信道分配、小区间切换 服务小区SAACH报告：RX质量、RX电平、TX电平、定时提前量 第一邻小区SAACH报告：信道号、基站色码（BCC）、RX电平、网络色码（NCC） 所报告的计数器：RACH计数、恶化突发计数、寻呼计数、解码错误计数、丢失脉冲串计数 所报告的最后位置信息：位置码（LAC）、移动国家码（MCC）、移动网络码（MNC） 所报告的移动台信息：国际移动使用者识别（IMSI）、国际移动设备识别（IMEI）、修订级、功率类型、所支持的频段、被叫号码

信令方式
　　全信令呼叫建立（有效小区方式）：用于建立、保持、改变信道和功率电平、及终止链路的协议 受限信令呼叫建立（测试方式）：协议仅用于维持由移动台建立的一个链路。不提供空中信令、解调和解码上行链路RACH（随机接入信道）脉冲串的能力 8960系列10 GSM技术指标（带有E1960A的E5515B） RF 下行链路发生器性能指标 RF 发生器性能指标适用于Agilent 8960系列中的两个RF发生器
RF 频率 频率范围：810至960MHz；1.7至1.99GHz 准确度和稳定度：与时基基准相同 RF幅度 输出电平范围：-110至-13dBm 绝对输出电平准确度：＜±1.0dB
GSM 信号的发生
　　峰值相位误差:＜±4度 rms相位误差:＜1度 频率误差:＜±0.02ppm加时基基准
频谱纯度
　　 非谐波产物 ＜-55dBc,当偏离载波100至≤1500kHz ＜-68dBc,当偏离载波＞1500kHz
发射机测量性能指标
　　 相位和频率误差测量 最小输入电平:测试装置的RF IN/OUT端口的信号必须使TX输出功率≥15dBm,在这种条件下保证承诺的性能。
频率误差测量准确度: ＜±12Hz加时基准确度,适用于通常的突发信号; ＜±18Hz加时基准确度,适用于RACH突发信号. RMS相位误差测量准确度:＜1度 峰值相位误差测量准确度:＜4度
发射机输出功率测量
最小输入电平:测试装置在RF IN/OUT端口的信号必须使TX输出功率≥30dBm,在这种条件下保证承诺的性能.
技术指标
所需功率：100到240VAC，50到60Hz
消耗功率：550VA最大
工作温度：0℃到55℃
尺寸：200mm高×426mm宽×625mm深（8.75英寸×16.75英寸×24.63英寸）
重量：30千克（66Ib）
