 Real2410开发板绝对超值提供（带LCD)

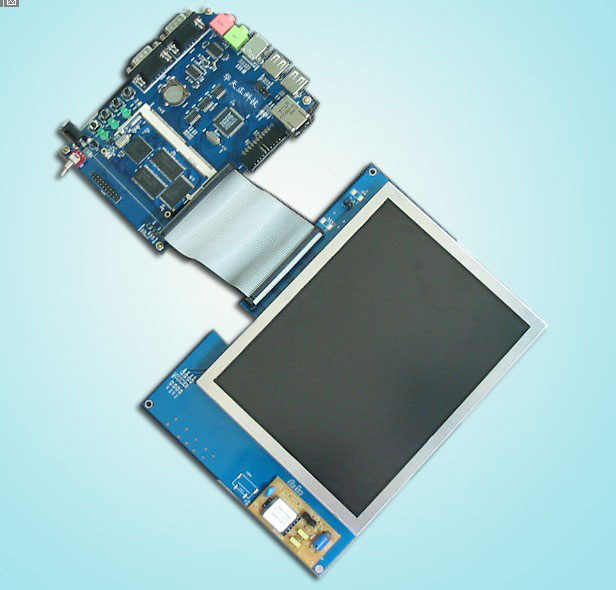

此主题相关图片如下：

广州华天正Real2410促销活动，时间（11月24-12月24）

活动期间凡购买开发板的客户免费进行培训技术支持一年
Real2410开发系列提供：WINCE、NUCLEUS、LINUX、VXWORKS、UCOS

华天正第四套2410开发板正式推出，较以前不同之处：
1、增加一个HOST，开发板可以接真彩、伪彩、黑白 LCD;
2、NANDFLASH由原来的32M变为64M；
3、LCD经过改装，其后有一个母板固定，可以直接接在 2410开发板上；
4、板子支持mp3,wma,mpeg格式播
5、WINCE注册表已彻底解决，永久存储文件，相对于其他公司在WINCE注册表方面重新启动数据就会消失。


第2楼:epngarm 2005年11月30日15:17

 资料介绍
软件提供：
1、 uCos + uCGUI(支持汉字) + Lwip( TCP/IP、UDP、PPP、Web Server)
2、 Nucleus OS (开放源代码的操作系统，性能介于Vxwork和uCos之间，组件齐全)
3、 Wince 4.2
4、 Linux + QT
5、 RealBoot
全套带LCD只需要1850RMB

一、        RealARM 2410 硬件平台综述

RealARM 2410平台由核心板（Core-Board）和底板( Bottom-Board ) 组成。
I、RealARM2410的主要特点

Core-Board(核心板)
Samsung    S3c2410x (ARM920T CORE,203MHz)

FLASH ROM:  64M NAND FLASH (Samsung K9F5608)

2M  NOR  FLASH  HY29LV160TT

SDRAM    : 64Mbyte  HY57V561620BT-H

RTC 实时时钟

NAND FLASH --NOR FLASH 启动选择开关

两个I/O 口连接两个LED，方便用户调试自己的程序

Bottom-Board (底板)

LCD 接口，支持各种TFT LCD

触摸屏接口：可接四线电阻式触摸屏

USB HOST(2个）
USB DEVICE

SD/MMC 接口

2个UART 提供标准的232电平，1个TTL UART

标准ARM 20芯 JTAG&&Wiggle&&ICE接口

ADC 模数转换接口

SPI接口
IIS ：采用UDA1341TS IIS接口(立体声输出，MIC输入)
外部中断接口（方便用户二次开发）

10M 网卡：CS8900A
4个LED 和4个按键，方便你的调试和输入
以上很多接口都可以复用为通用I/O，方便用户外接自己的设备。

II、RealARM2410与众不同的特点

采用核心板和底板分离的设计思想，用户可以方便的使用Core-Board进行二次开发
核心板和底板采用稳固DIMM-144标准PCI插槽接口。
如图所示
Core-Board 集成了ARM最小系统，包括 CPU、内存、NandFlash、NorFlash、RTC核心部件。特别是Nor Flash的集成使ARM最小系统进一步完整，这一点是别的公司没有做到的。Nor Flash的集成让用方便地调试Vxwork等软件
如图所示
Bottom-Board的把CPU的所有功能全部引出，方便用户使用,LED和按键的加入，可以方便用户调试程序。SPI和I2C可以接入PS/2键盘和MOUSE。
Wiggle和JTAG二合一调试板内置 Wiggle和JTAG功能。使用Wiggle可以很快地把程序烧入Nor Flash，比如说写入三星测试程序utest (180K)只需要1分钟不到，而JTAG则需要半个小时之入。二者合一让用户方便地写和调试程序。

RealARM2410的软件平台综述

RealARM2410平台能提供如下软件，可以说RealARM2410是国内目前提供操作系统最多的开发板，用户可以任选操作系统使用

uCos + uCGUI(支持汉字) + Lwip( TCP/IP、UDP、PPP、Web Server)

Nucleus OS (开放源代码的操作系统，性能介于Vxwork和uCos之间，组件齐全)

VxWorks  (国内我们独家推出 for 2410的BSP)

Wince 4.2

Linux + QT

RealBoot （华天正在线升级ISP工具，包括ARM源码和上位机程序源码，协义公开）

具体详见各软件的使用手册

RealARM2410出货硬件清单

Real2410 Core-Board

Real2410 Bottom-Board

JTAG&Wiggle二合一板

USB 线

网线

并口线

串口线

5V/3A电源

RealARM2410光盘内容

I  原理图

Core-Board 原理图、接口图

Bottom-Board 原理图

材料清单/封装库
资料手册

包含板上所有器件的DataSheet

II 嵌入式软件

1、RealBios + RealBoot   + 上位机软件 + 源码分析说明

2、uCos + uCGUI+ Lwip +移植分析使用说明

3、Nucleus BSP + Demo + 移植分析使用说明

4、Linux + QT + YAFFS + 移植过程分析说明

5、WINCE 4.2 + 移植过程分析说明

6、开发板测试程序
III 应用手册
  上述四个软件的移植分析和使用说明
IV 上位机软件
RealBoot串口烧写软件
DNW三星调试软件、USB驱动源码、SJF2410软件和源代码
FlashProgramm 2.0(配合Wiggle 使用 )
Linux下编译、调试、烧录相关软件
ADS1.2
JTAG并口驱动
NAND FLASH烧写软件

强大的软件支持让你畅游ARM世界，引领ARM时代。

技术支持方面：

1、电话支持

2、QQ、MSN支持

3、邮件支持

4、网络平台支持
