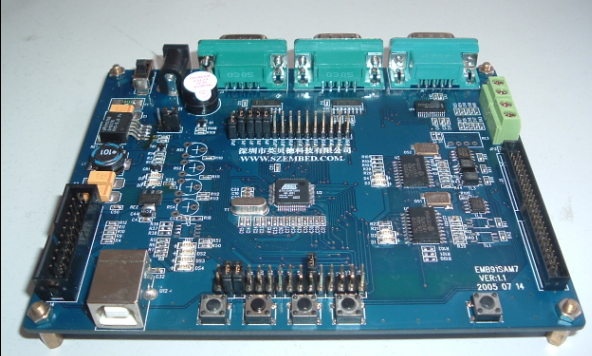

EBD7SXX开发套件简介
EBD7S321/64/128/256开发板是我公司针对ATMEL公司的AT91SAM7S系列ARM7核微处理器而设计的,它既可做为ARM初学者的入门工具,又可做为企业用户评估AT91SAM7S系列MCU的工具,本开发板最大的亮点是:工业级的CPU、双路带光电隔离的CAN-Bus接口,USB Device(2.0),CPU可置换等。
AT91SAM7S 系列微控制器是ATMEL 公司最近推出的ARM7 内核闪存控制器,共有AT91SAM7S321/32/64/128/256 四个型号,片内集成快速存储器分别具有32KB/64KB/128KB/256KB 的Flash ROM 和8KB/16KB/16KB/32KB/64KB 的SRAM,无需扩展存储器;除AT91SAM7S32 外,其它都集成了USB 2.0 Device,另外还有10 位的ADC、12 路的DMA、I2C、SPI、PWM、实时时钟RTC等众多外围部件,详细资料可访问:
我公司目前提供EBD7S64、EBD7S128、EBD7S256开发板(现货)
EBD7SXX开发板硬件资源说明
中央处理器
◆ CPU:AT91SAM7S321/64/128/256
存储器(片内集成)
◆ Flash:32/64/128/256KB
◆ RAM: 8/16/32/64KB
串口
◆ 一个2线串口(DBUG),用于调试功能
◆ 一个标准9线高速串口,带硬件流控制可接Modem
◆ 一个5线串口,带RTS和CTS信号
USB接口
◆ 一个USB Device (USB2.0 规范)接口
双路CAN-Bus接口
◆ 双路CAN-Bus接口,完全支持CAN总线V2.0A和V2.0B技术规范,带光电完全隔离电路
PWM接口
◆ 外接一个蜂鸣器
IIC接口
◆ 外接ATMEL公司的EEPROM(AT24C08)
测试电路
◆ 4个按钮和高亮度的LED连到I/O口,帮助您熟悉ARM相关控制寄存器的设置
A/D转换电路
◆ 向外引出4通道的A/D转换器(可调电位器),让您快速掌握A/D转换电路
调试及下载接口
◆ 一个20芯Multi-ICE标准JTAG接口,支持SDT2.51,ADS1.2等调试
电源接口
◆ 开关电源供电,输入直流电压范围是7~40V(推荐使用9V),带电源开关和指示灯
复位电路
◆ 一个轻触开关,可让整个系统复位
其它
◆ 所有I/O等信号线外扩(44根信号线)
EBD7SXX开发板 测试代码(11个例程,ADS1.2开发环境)
1、 CAN 电路:采用一路发送,一路接受来测试CAN电路的正确性
2、 USB电路:采用与PC机通信的方式来测试USB电路的正确性
3、 测试电路:利用开关和LED来测试,让新手快速熟悉ARM相关寄存器的配置
4、 中断实验:包括外部中断、定时中断等
5、 IIC电路:通过MCU来读写AT24C08来证明IIC电路的正确性
备注:EBD7S256开发板提供ADS和IAR两个开发环境下的测试代码(13个)
EBD7SXX开发板套件包括:
1、 经过测试的开发板一块
3、 并口线一根
4、 串口线一根
5、 JTAG口仿真器一个(带排线)
6、 USB线一根
7、 CD光盘一张:用户手册(3份)、开发工具(ADS1.2评估板、简易仿真器软件,SAM-MA等)、原理图(PDF格式)、测试源代码(11个)、Datasheets等
