自己做ARM仿真器[kls]

楼主:kls 2005年11月11日16:03

自己做ARM仿真器
ARM+JTAG调试心得V0.1

(图片贴不上来，都在连接里了)
向往ARM已久了，可是条件限制，一直没机会，也早听说周工做了个ARM 的EASY JTAG 仿真器，物美价廉，还公开了驱动，觉得周工为大家做了件好事，挺感激他的。
近来朋友给了块周立功的ARM2100实验板，没有给EASY JTAG，起初以为JTAG都是标准的协议，自己做个就完了，后来一打听才知道周工在里面用了CPU，他的驱动只和他自己做的EASY JTAG 仿真器配套使用，我就联系买，可是单买周工的EASY JTAG，人家不卖，要买就与实验板一起买！！网上的资料显示EASY JTAG 可是随赠物品啊！！！心理觉得挺别扭的，以前用JTAG，就个HC244，老周用MCU为了提高速度吗？提高速度为什么还用并口？！百思不得其解！但总觉得这个JTAG是个标准的协议，我们也许可以试一下的，就在网上找资料，找朋友问，遇到了好心人（由于他不同意公开他的名字，我只好管他叫好心人了），他以前用JTAG仿真过三星的ARM，他建议我试一下，并把驱动给了我，还给了一个代理软件的连接，并告诉我如果成功把结果公布给大家，一起分享，这样ARM的调试就不用买仿真器了。
我手头正好有以前用过的JTAG下载线，按照好心人给的电路图改造，用ADS打开自带的例子，编译没有问题，一点击调试按钮，总是出现以下提示
反复设置各项参数，就是不行，后来就用好心人给的连接的驱动，连接如下，
下载1),Software:Arm9-Arm7 Jtag Debug Agent （我和几个朋友，都是下载了好几次才下来，如果大家下载要有点耐心）
解压后，按照如下方法操作：
1 首次使用时先安装驱动(以后不用再安装)--- 执行文件下的“安装驱动.exe”，安装好并口驱动和OCX
2,安装完毕后即可运行Arm7Agent调试ARM7系统

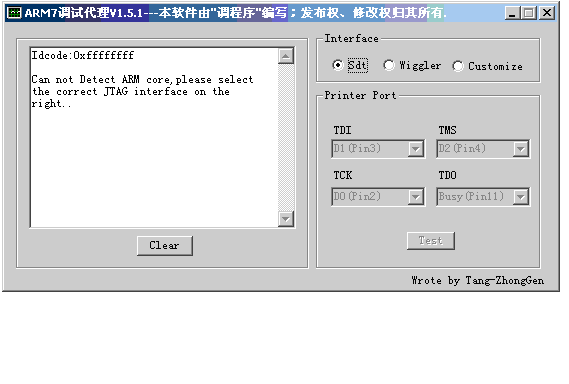

运行Arm7Agent，一看我可乐了，，原来并口线可以由自己随便定义，

选择最右边的Customize，即可自由定义并口的各个引脚功能，太爽了，用我们以前的下载线就完全搞定了！！于是，按照我的并口下载线定义完引脚，点击   TEST  ，左边的框里就出现了   “Detect ARM7TDMI-S”，应该差不多了把，打开AXD，编译，连接，调试进入ADX，

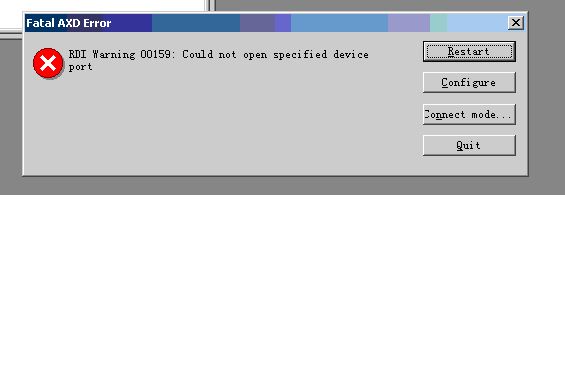

还是出现上次的对话框，

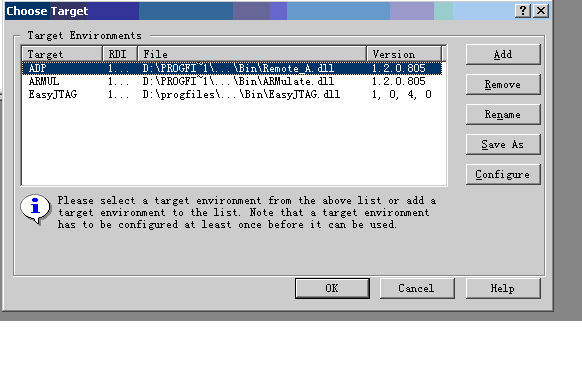

点击上图里的 Configure,出现 CHOOSE  TARGET设置各项参数，
ARMUL是软件模拟，选择上边的ADP是硬件调试，EasyJTAG 是周工的驱动，然后点击右边最后一个选项Configure,出现下面的对话框，

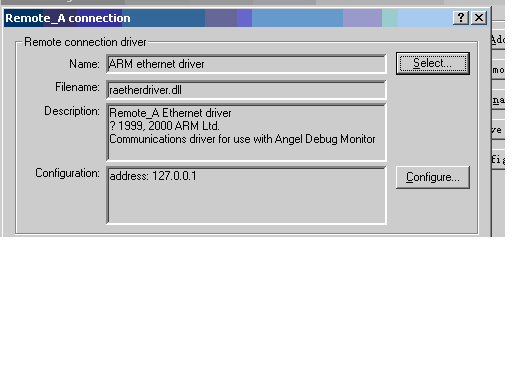

NAME 选择 ARM Ethernet  driver,  点击右边的Configuration填写IP地址，必须是127.0.0.1，激动人心的一刻终于来临了，，进入了调试状态，可以单步执行了！哈哈，就这么搞定了！
商家也许出去商业目的，不肯点破这层纸！估计早就有人这样用过吧，但是为什么还没有人公开呢？我也是初次调试，将过程发表出来，大家共同探讨，为那些还不知道这个方法的人通个气，做个参考！如有不当之处，大家见谅了，石头啊臭鸡蛋的别过来就行了，欢迎大家一起探讨学术性的问题。

题外话：听说以前周工卖EASY JTAG仿真器，因为在用户的目标板不稳定，不知道这个情况是否属实？我个人认为，硬件直接连接比软件要可靠，大家一起实验吧！如果更多的人知道这样也可以仿真ARM，也许ARM的片子也许会卖的更多，更快，这就算为ARM的销售做点贡献吧！
另外，如果哪位ARM爱好者，用此程序和仿真器在其它的ARM上成功使用，不防公布一下，让ARM爱好者们共同享用。
