 [原创]工业CF卡与DOM的比较
工业级CF卡与DOM同为Flash存储，区别如下：
      由于EDC是完全对应硬盘的方式生产的，所以内部接口，外部引脚定义也完全是和普通机械硬盘相同的。CF卡则作为早期的数码产品存储设备被普及，工控行业近几年引用到主板上。
      EDC的pin角为40pin或者44pin组成；CF卡是50pin。连接到主板上时，CF卡走的是IDE通道，根据各个pin角的定义直接与IDE端口相连(CF卡其中有一部分pin角没有使用)。
      根据两种电子盘的连接方式，可以看出EDC的连接更加稳定，尤其是高传输模式下的电子盘，不容易出现错误，数据传输通常比同类型的CF卡要快一些。在安全性及兼容性上会比CF卡接口更成熟。

消费等级CF和工业级CF比较
      由于有尺寸小、高可靠性和易用等优点，工业等级CF被用于嵌入式系统中取代硬盘。消费等级CF和工业等级CF应该从相同外观但不同应用场合来加以区别。
‧ 应用：工业等级CF在嵌入式系统中用来取代硬盘安装、执行和存储资料，这种软件需要C.H.S值来支持ATA命令。而消费等级CF主要用来存储如DSC、MP3、PDA等数据。产品的耐久性和高可靠性是嵌入式系统的主要设计目标。
‧ 解决方案：为提供高可靠性和固定的设计，工业等级产品需要固定的解决方案，安装在存储设备中的嵌入式软件需要固定的C.H.S.，不同的C.H.S.值会导致软件运行时产生严重的错误。
‧ 操作模式：工业等级CF象硬盘一样工作在true IDE模式下，必须被当作本地硬盘用来引导操作系统，系统工程师一般将工业等级CF插到IDE1，salve插槽，因此，只有工业等级CF，true IDE模式，可以正确的运行在嵌入式母板上。
‧ 耐久性：高耐久性是保证工业等级CF可以长时间运行的保证。频繁写入及耐热性环境将工业品和消费品分成两类不同产品。价格是消费等级的产品要考虑的主要因素。
‧ 数据可靠性：嵌入式系统需要数据具有高可靠性，任何错误的数据都会导致严重的错误，工业等级CF的ECC校验功能将使得数据传输速率变低，而消费等级CF为了追求高速度，可以容忍一定的数据错误。 采用的Flash：工业等级CF为了实现高耐久性，只会选择 SLC Nand Flash。MLC会在要求成本非常低的情况下被采用。

　     工业等级
应用  系統，應用軟件執行
方案  固定 C.H.S
操作模式  True IDE (本地磁盘
耐久性  長期使用
数据可靠性  ECC 校验
Flash  仅使用SLC

　 消费等级
应用  存储数据
方案  不固定
操作模式  CF (可移动磁盘)
耐久性  一次使用
数据可靠性  追求Speed
Flash  主要使用MLC

注：SLC Flash：读写为10万次   MLC Flash：读写为1万次

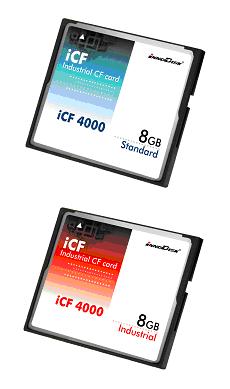

此主题相关图片如下：
