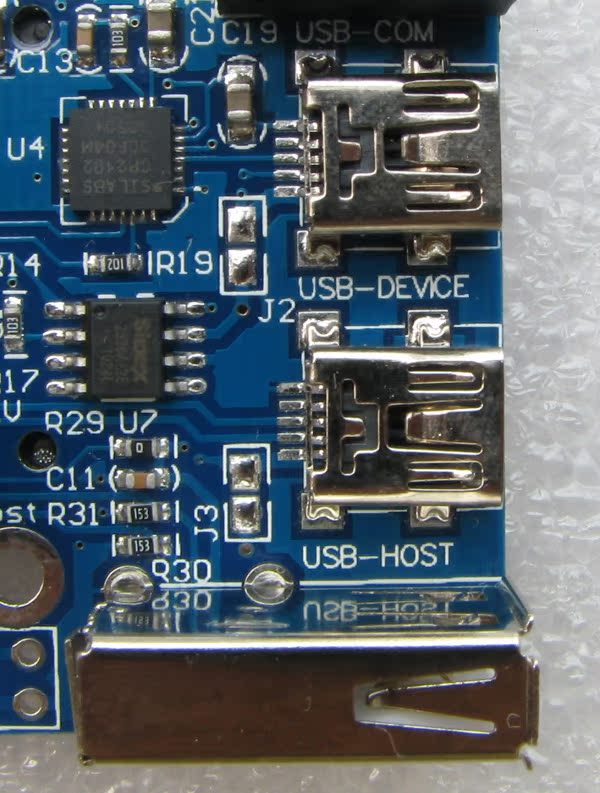

USB转串口芯片采用CP2102：

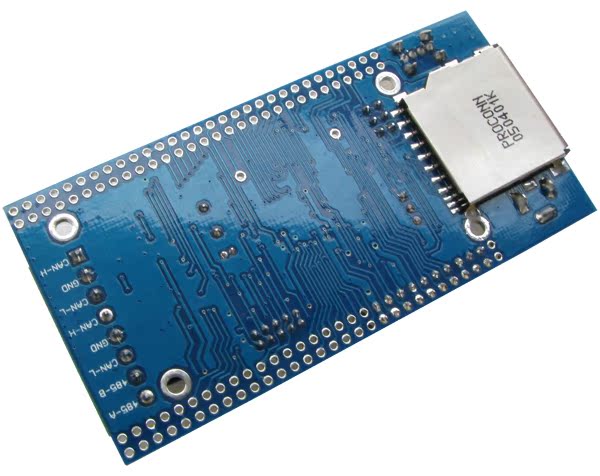

背面图：

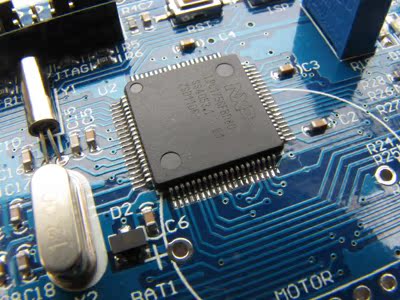

主芯片图：

可安装在万能板上：

可接液晶屏（2.8寸 320x240）：

    LPC1700系列ARM是基于第二代ARM Cortex-M3内核的微控制器，是为嵌入式系统应用而设计的高性能、低功耗的32位微处理器，适用于仪器仪表、工业通讯、电机控制、灯光控制、报警系统等领域。其操作频率高达120MHz，采用3级流水线和哈佛结构，带独立的本地指令和数据总线以及用于外设的低性能的第三条总线，使得代码执行速度高达1.25MIPS/MHz，并包含1个支持随机跳转的内部预取指单元。 LPC1700系列ARM增加了一个专用的Flash存储器加速模块，使得在Flash中运行代码能够达到较理想的性能。

LPC1756开发板是一块小巧的电路板，开发板两边为2.54mm间距双排针孔，它们的间距也是2.54mm的整数倍，因而可以安装于万用板上方便调试额外的功能，没有使用到的IO全部引出到两边的双排针孔上并且按照功能来划分（Motor、TFT-LCD、SPI）。

LPC1756开发板提供了USB-Host、USB-Device、CAN、RS485等通信接口满足了与外部设备沟通的需求，并且提供了IIC EEPROM及SD卡插座方便做各种方式的存储应用。


处理器主要参数
Cortex-M3处理器最高运行频率为100MHz

256kB Flash

32kB SRAM

ISP及IAP编程

硬件配置
板上器件由机器焊接

10针2.0mm间距JTAG接口

USB2.0从设备接口

USB2.0主设备接口

USB转UART接口(CP2102,可通过Flash Magic下载程序)

两路CAN2.0接口

SD存储卡接口

TFT LCD接口

一个按键

AD可调电阻

24C04串行EEPROM

接外部中断的按键

配套软件   --  更详细内容请查看网页所提供下载的PDF文档


USB部分
USB主控器读写U盘程序 -   提供源代码。

 USB主控器USB键盘程序 -   提供源码。

USB大容量存储程序        -   提供RAM盘操作方式。

USB HID设备程序               -   这个做成控制类型的设备好点。

USB Bootloader程序          -      U盘方式更新应用程序，最方便的方式了。

CAN部分
带操作系统的CAN程序  -   LPC1768带两路CAN不用另外接多块板就可以测试CAN的通信了。

FAT部分
FatFs                      -   Windows兼容FAT12/16/32的文件系统

EFSL                       -   一个占用较小空间的文件系统。

SD存储部分
带文件系统的SD卡程序 -   支持SD卡、SDHC卡最大支持32 GBytes，支持FAT12、FAT16及FAT32文件格式。

其它小的测试程序
NXP提供的方便用户更快掌握LPC17xx内部及外设资源的程序，大家不懂怎么配寄存器的时候在这里一定会找到满意的方法，程序包含有GPIO、EXTINT、UART、PWM、ADC、DAC、Timer、SPI、IIC......

基本配置：

LPC1756开发板 1块
MiniUSB线     1条
资料光盘      1张（含使用手册、程序代码及开发环境等）


可选配件:

·EASYJTAG：           120元
·5V 开关电源，1A电流：15元

支持开发工具：

·Wiggler
·OpenOCD
·ULINK
·ULINK2
·JLINK
