大虾帮忙看看这个键盘电路怎么扫描[cq2000]

楼主:cq2000 2005年9月6日10:06

大虾帮忙看看这个键盘电路怎么扫描
PORTA，PORTB哪个输入，哪个输出，怎么看起来都一样，跟RB的弱上拉有没有关系？

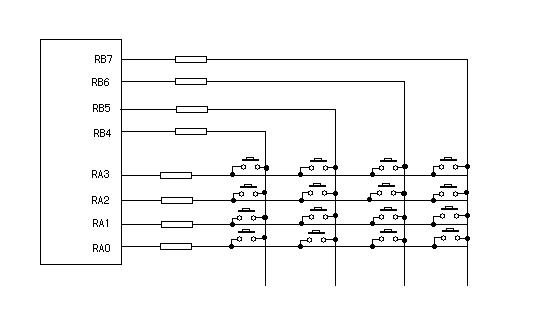

此主题相关图片如下：

第2楼:konggd007 2005年9月6日17:12

A输入B输出
和B的上拉应该没
a输入b输出
和b的上拉应该没有关系的

第3楼:cq2000 2005年9月7日13:57

跟RB弱上拉无关的话，RA，RB谁输入谁输出不是一样吗？另按健断开时输入口浮空读取的是什么电平

第4楼:cxwing 2005年9月7日13:56

[原创]
这个扫描电路在实际应用上不多，会产生电平冲突

第5楼:5_0_5 2006年11月24日13:36

电平冲突？
楼上的解释解释怎为什么会发生电平冲突好么？

第6楼:阿发 2006年11月25日10:21

多个按键同时按下时冲突
看电路图是用的AVR单片机，上面说的对这样是会出现冲突现象。但主要取决于你的程序扫描方式，只要程序写法正确就不会出现冲突的。

4X4按键应用分析：

4X4键盘扫描程序：

第7楼:jachen02 2006年11月25日14:13

rre
?
