楼 主:start2000 2009年2月17日09:12

 [求助]:各位大哥请帮我看看这个 CF 转 IDE 问题，谢谢!
请教:

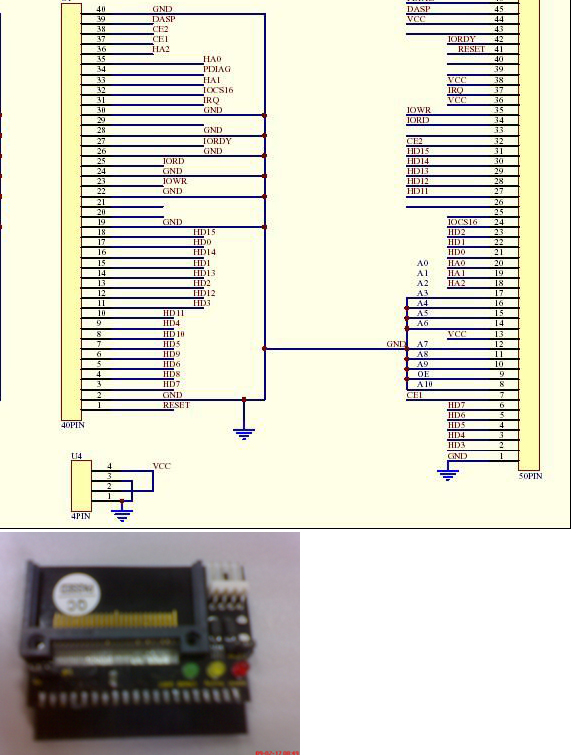

CF 转 IDE 的那个原理图是在网上找的
有几个问题不懂
1:
这个 VCC 是多少伏，是 5V 还是 3V?
2:
买的这个 CF 卡转 IDE 卡坐上
还有几个元件:
1 个电容
2 个SS12(SS12有什么用)
2 个M7(M7有什么用)
3：
原理图上的 50PIN
是不是我的卡坐的两排插针(每排25，共50)？
4：
原理图上的 40PIN 和 44PIN 对应我卡坐上的
什么东西？好象没有东西可对应了？
5：
PC 板上的 IDE 插座是 39 针(一边 19，一边 20)
我要把 50PIN 的哪些脚引到 PC 的 IDE 插座？

谢谢!
此主题相关图片如下：
