西门子TC35I\TC35\MC35\MC35i\MC39i单片机开发板
概述

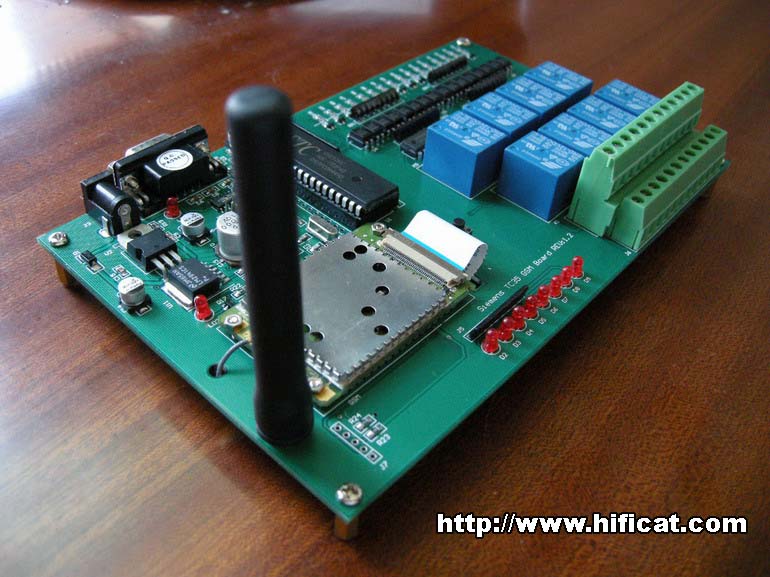

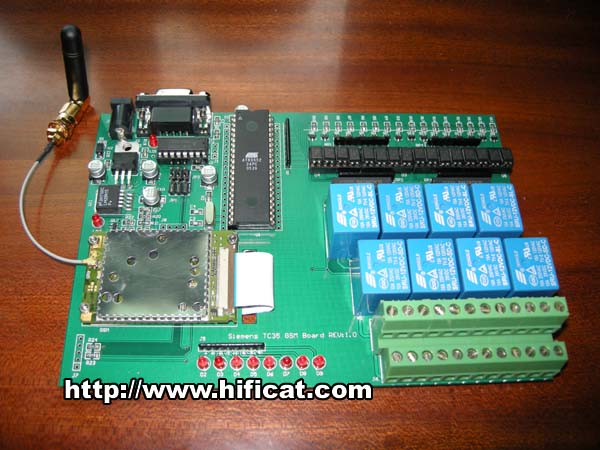

     西门子GSM模块 (TC35/TC35i/MC35/MC35i) 开发(评估)板是采用51单片机+TC35(GSM)为核心部件综合实验板。单片机采用STC89C51系列MCU,最高工作速度可达90MHz，片内FLASH程序存储器和8K左右的片内EEROM,多达36个通用I/O口。通过RS232实现ISP编程；

    TC35(TC35i/MC35/MC35i)无线GSM/GPRS通信模块， 集成了标准的RS232接口以及SIM卡，可以在PC机上用AT命令通过串口对它进行设置。这使它成为在声音和数据通讯上通用的一个GSM/GPRS双频终端产品。 你可以快速的把它应用到产品开发上，同时它也可以作为产品的一个组成部分和产品结合在一起。在无线短信工业控制、远程通讯，现场监控等诸多无线通讯领域开发板将会给您的工作带来极大的便利.

    该板方便用户实验、开发，根据用户的设计思维自由组合很快将思想变为产品，无论用户有无GSM方面的知识累积，该板都是良好助手。

硬件说明：

    STC89Cxx，最高频率可达90MHz，片内4K以上FLASH程序存储器，8K左右的片内EEROM ，512B-1208B片内RAM，36个IO口。

    TC35模块，集成了标准的RS232接口以及SIM卡。

    1个LED指示灯：一个电源指示。

    LM2941 4.2V电源IC。

    ISP接口(用于程序下载、串口监视)。

    RS232接口ISP；支持串口调试

    12V直流电源输入，带电源指示灯

    8路LED发光管指示

    板载话筒、听筒接口，接上话筒、听筒后可以实现语音通话功能。

    板载数字式温度传感器DS18B20专用接口，用户可以通过编程实现温度值的无线传输应用。

    16通道开关量输出，其中8路接继电器控制输出，另8路TTL电平输出可供用户扩展。 （继电器控制负载：250V/10A）

    TC35模块串口通信模式可以选择：可以分别与单片机进行串口通信，或者模块与PC机电脑完成串口通信。

实验说明：

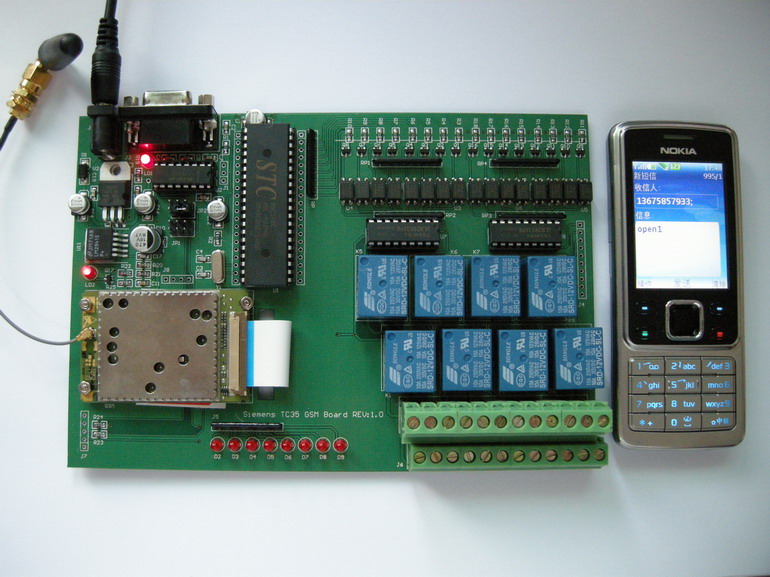

    ◆ 短信收发实验。

    ◆ 话音呼叫实验。

    ◆ AT指令实验。
