PCB规格：110mmx150mm 4层板 军工制板厂出品

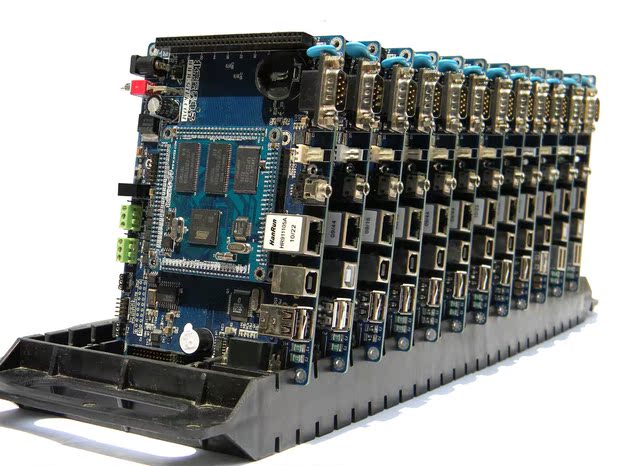

开发板简介：
5iTEK9261是北京爱泰电子工作室自主研发的，基于ATMEL公司的AT91SAM9261S的
工业级开发板。采用核心板和底板的设计方案。4层PCB设计，工业级温宽，带CAN
和RS485工业级总线，可接CF卡和硬盘，标准的PC104扩展口形式，利于用户扩展功能。

开发板板载硬件资源：
◆ 核心板+底板设计
◆ AT91SAM9261，主频最高可达240M，工业级；
◆ 256M Bytes NAND Flash（可更换1G的NANDFLASH）；
◆ 64M Bytes SDRAM(2片16位的SDRAM芯片组成32位接口)；
◆ 4M Bytes Dataflash
◆可选240x320/320x240/640x480TFT液晶输出；
◆VGA输出，最大可支持800x600分辨；
◆一个RS485总线接口，120欧姆终端电阻可以通过跳线选择；
◆一个CAN总线接口，120欧姆终端电阻可以通过跳线选择；
◆一个串口为标准三线RS232接口；
◆一个DBUG串口；
◆两个个USB HOST全速（USB 2.0 Full Speed）接口；
◆一个USB Device全速（USB 2.0 Full Speed）接口；
◆10/100M带自动翻转的网口，带发送、接收和LINKACT指示灯；
◆CF卡接口/2.5寸硬盘接口；
◆高保真音频输出接口；
◆ 20芯标准JTAG接口；
◆ 12位AD；
◆带温度传感器(18B20)；
◆两个接在GPIO口线上的高亮LED；
◆ 4X4矩阵键盘接口；
◆引出SPI总线；
◆引出I2C总线；
◆引出所有剩余GPIO；
◆扩展接口采用PCI04接口形式，方便用户扩展；
◆ 5V直流电源电源供电，带电源指示灯；

开发板软件资源
◆提供板载硬件裸奔测试代码；
◆u-boot-1.3.4；
◆ 预装linux-2.6.28；
◆提供linux下所有的驱动程序和用户空间测试代码，如AD测试代码；
◆提供linux下所有接口测试代码；

开发板套件包括
◆一块已测试好的5iTEK9261S开发板
◆一条DBUG串口线
◆一条网线
◆一个＋5V直流电源
◆一张光盘，光盘内容包括开发板相关源码、PDF格式原理图和相关软件工具等
◆一粒纽扣电池，用于VDDBU供电；
◆一个可调电位器，用于做AD实验；
◆一片温度传感器DS18B20;

 关于保修
◆收到货后7天无条件包换，买家自付邮费；
◆提供一年包修服务（人为和不可抗力因素除外），买家自付邮费；
◆提供半年专业电话技术支持，论坛技术支持时间不限；
