 爱威轮：（CAN-3202 ）智能CAN总线两路中继网桥

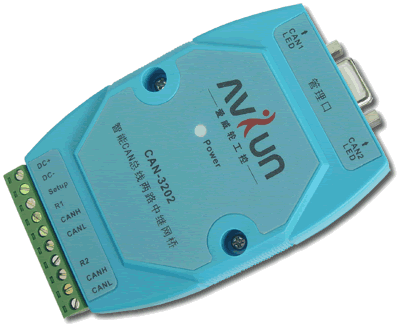

此主题相关图片如下：

 CAN-bus网络中，由于受CAN收发器的限制，最多只能有110个CAN节点，或达到10公里的通讯距离。当网络的节点、距离超出以上限制时，可以使用CAN-3202智能CAN总线两路中继网桥以达到延长通讯距离的目的。
    CAN-3202智能CAN总线两路中继网桥，集成2个电气隔离的CAN接口，实现2路CAN通道的数据存储转发。可以成倍地提高CAN通讯距离、增加CAN节点数目。CAN-3202智能CAN总线两路中继网桥操作简单，可靠性高，故障率极低。同时CAN-3202也是一款智能网桥，用户可对它进行参数设置，如验收码，验收屏蔽码，从而可以控制哪些帧可以通过CAN-3202，哪些帧需要被拦截，从而有效地降低了整个网络的负载。
    CAN-3202智能CAN总线两路中继网桥，适用于CAN主网与CAN子网的连接。CAN-3202可应用于两端通讯速率不同的CAN网络互联。在通信负荷很重的网络中，不建议两端通讯速率相差过大。CAB-3202可广泛应用在工业现场控制单元、智能网络节点、智能楼宇单元、矿业控制通讯、远程通讯节点等控制领域，是非常有效的CAN接口工具。
    CAN-3202采用表面安装工艺，板上自带光电隔离模块，在控制电路和CAN电路之间实现完全电气隔离的CAN-1通道/CAN-2通道。CAN-3202也采用防雷设计，每线提供600W的抗雷击承受力，加上独立的DC/DC电源，这样的三保险设计使CAN-3202具有很强的抗干扰能力，大大提高了系统在恶劣环境中使用的可靠性。另外CAN-3202体积小巧使用方便也是便携式系统用户的最佳选择。

产品规格
输入电压范围： 可接任意7.5-24V/200mA直流电源，通过外接线端子接入
微处理器： 内置带看门狗的22兆CPU，高速可靠，防止死机
工作方式： 存储转发
管理端口： RS232接口，标准DB9F座，TXD、RXD、GND三线制，方便设置
CAN控制器： 采用PHILIPS SJA1000T芯片
CAN收发器： 采用PHILIPS PCA82C250高性能芯片
数据传送速率： CAN控制器数据传送速率可编程最高达1Mbit/s
状态指示灯： 一个POWER电源灯，一个CAN1状态灯，一个CAN2状态灯
CAN通讯接口： 采用外接式10位接线端子，可方便CAN总线连线
CAN协议： CAN 2.0B规范(兼容CAN 2.0A)，符合ISO/DIS 11898 规范
建议最高帧流量： 300帧/秒
参数设置： 独特的设计使用户用任何RS232通信软件（如“超级终端”）都可实现参数设置
防雷设计： 高稳定性，CAN-L，CAN-H每线600W的雷击浪涌保护
光电隔离耐压: 连续1000VDC，瞬态1500VDC
安装方式： 可选标准DIN导轨安装或简单固定方式
终端匹配： 无需开盖，在端子上就可实现是否接入终端匹配电阻

典型应用
CAN-bus接口转换产品开发
CAN-bus教学应用远程通讯
CAN-bus扩充接点、延长距离
智能楼宇控制数据、广播系统等CAN-bus应用系统
CAN-bus工业自动化控制系统
