 4-20mA一路转多路电流环信号分配隔离器方案

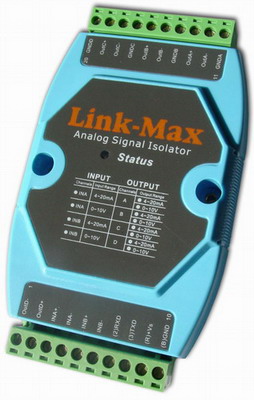

此主题相关图片如下：

 产品应用说明：
      LM-1C2电流环隔离器带有一路输入、两路输出，三部分完全互相隔离，用户可方便地实现将一个仪表的输出全隔离地输出到两个仪器。由于输入输出通道完全隔离，避免了共模干扰对测量精度的影响，也避免了地电位不同对设备带来的危害。产品达到满量程万分之五的精度与线性度，50ppm的温度系数，能为用户提供稳定而精准的物理量隔离与转换功能。在某些应用中,也许不需要隔离，但仪表的输出阻抗有限，无法同时推动数个串联的仪器，这时也需要本产品提供阻抗变换。

本产品输入阻抗低至100欧，可和任何仪表配合，而输出可推动750欧的负载。如果输出环路串接24V电源，可推动1350欧的负载。
    电流环安全隔离栅专为仪器仪表工业应用配套设计。广泛应用于电力系统、石油化工系统、金属煤炭矿业系统、制糖系统和其他工业环境。

产品技术参数说明：

输入信号：4～20mA
输出信号：4～20mA
输入电压：＜15V
最大允许电流：30mA
隔离转换电压：≤3.3V
基本误差：±0.05％
负载变化：＜+0.1％／100Ω（负载＜250Ω时）＜-0.1％／100Ω（负载＞250Ω时）
绝缘电阻：输入／输出／电源≥100MΩ
绝缘强度：输入／输出／电源≥1000V／1分钟
工作环境：温度0-70℃、湿度≤90%
外型尺寸：73mm(W)×123mm(L)×34mm(H)
重量：32g±2g
更多详细资料：
