[原创]凌动处理器 凌动N270 凌动工控主板[原创]工业底板 工控主板 凌动主板 嵌入式工控主板 凌动N270
凌动CPU 3.5寸 嵌入式主板HOTO-K2030 嵌入式凌动工控主板 hoto-945G hoto-945GSE 板载内存主板hoto-830主板，hoto-852r主板（仿Pm28精英主板），hoto-1541d低配置主板
宏拓Hoto-945GSE该主板采用Intel 945GSE+ ICH7-M芯片组，主板采用mini-ITX板型设计，嵌入了一块双核Intel Atom N270处理器 主频1.6GHz，521K二级缓存，533MHz前端总线，性能方面应该可以胜过早期的奔4处理器，而TDP仅为2.5W
特点：板载12V电源输入接口，兼容ATX电源接口。
固态硬盘：可板载固态度硬盘4G/8G
显示接口：VGA+LVDS+TVOUT 支持宽屏高清
945GSE+82801GBM(ICH7-M)的南北桥搭配设计，北桥内部集成Intel Graphics Media Accelerator 950图形处理器，拥有双核心频率，像素填充率为1.6 GP/s。它具有高品质的3D设置，Intel 集成图形处理器是没有顶点处理单元的，这部分需要由CPU 来完成。GMA950提供了高品质的材质贴图单元，它提供了VLD/iDCT允许双倍Intel高精度MPEG回放
产品特点：
·芯片：Intel 945GSE + ICH7M芯片组
·CPU：Intel ATOM N270 1.6GHz系列处理器
·PCI：1*PCI 插槽
·PCIE：1*MINI PCIE 插槽
·CF卡：1*CF卡插槽 可根据要求板载固态硬盘子4G/8G
·内存：笔记本DDRII 667MHZ内存
·板载：GMA950显示核心，支持DX9.0C
·VGA：VGA接口,最大支持2048×1536
·TVOUT：提供1个TVOUT接口
·LVDS：提供1个LVDS接口
·硬盘接口 ：ICH7，提供2*Serial ATAII端口
·声卡： 6声道音效控制，2*1000M网卡
产品特性：
系统：
● CPU：Intel(R) 凌动N270 Atom , 1.6GHz, 533MHz FSB
● 二级缓存：2M
● 系统芯片：Intel(R) 945GSE + ICH7M
● BIOS：Award BIOS, ACPI supported
● 电子盘：1个Type II型CF卡插槽
● 系统内存：1DDR2 SODIMM socketl，最大1G
● 看门狗：256级
I/O接口：
● SATA/IDE接口：1×个IDE接口，2×SATA-II接口
● USB接口：6个USB2.0接口
● 并口：1个并口，支持SPP/EPP/ECP模式并具有防静电有保护功能
● 串口：4个串口，3×RS232接口 1×R422 485接口
● DVI接口：DVI Chrontel CH7307 DVI port on board
网络 ：
● 芯片组：2 ×PCI-E Gigabit LANPin header for RJ-45
● 速度：1000Mbps
声卡：
● AC'97声卡，支持MIC-in/Line-in/Line-out
● Built-in Intel(R) High Definition AudioALC 662
显示芯片：
● 拥有Intel图象媒体加速器950核心,兼容Windows Vista Premium,和Chrontel CH7307 DVI加速器 支持VGA、CRT显示界面
● LVDS TFT 18Bit 接口
机构与环境
● 尺寸：170mm x170mm
● 供电方式：DC Power +12V DC-in 或ATX
● 功耗：+12V 0.5A 或ATX
● 工作温度：0°C~60°C (32°F~140°F)
● 储存温度：-10°C~70°C (68°F~176°
● 相对湿度：10%~90% (non-condensing)
● 重量：0.50㎏
嵌入式主板HOTO-K2030
嵌入式工控主板浙江领航者,嵌入式凌动主板生产公司。宏拓公司持续致力于研发创新工业计算机，触摸屏，触摸平板电脑产品的领导厂商 提嵌入式计算运用平台的最佳解决方案。日前全新推出具备超低功耗及最新凌动3.5寸规格的嵌入式计算机主板 HOTO-K2030，采用了凌动Intel? Atom? N270处理器+ Intel? 945GSE+ ICH7M的Navy Pier三芯片解决方案。凌动 Intel? 945GSE+ ICH7M的芯片组搭配提供的性能要远高于英特尔其他的低功耗方案。嵌入式凌动HOTO-K2030适合应用于对空间有特别限制、无风扇运作、低功耗及多元化输入/输出界面需求的应用领域，诸如车载计算机、飞航系统、工业自动化及手携式装置等应用产业。
HOTO-K2030 搭载凌动CPU Intel? Atom? N270，功耗只有2.5W的45nm制程，主频1.6 GHz 处理器，支持 533 MHz 外频 (FSB) 速率，其尺寸大小为102mm x 147mm ，并整合 Intel图象媒体加速器950核心，兼容Windows Vista Premium,和Chrontel CH7307 DVI加速器,支持VGA、CRT显示界面 显示芯片技术。另外，Intel? Atom? 处理器 (Z500 系列) 可支持 SSE3 指令集、超线程技术、Intel? 虚拟化技术、以及低耗电量，可为多媒体及博弈业等应用领域大幅提升运作效能。
嵌入式3.5寸凌动主板HOTO-K2030 提供多元化的输入/输出接口，包括4个串口，3×RS232接口 、1×R422 485接口、 4 组 USB 2.0 端口、2 组 UARTs 端口、2组高速以太网口、IDE/ SATA 硬盘接口、CF 卡储存接口、高清音频及视频装置。此外，还可支持 CRT 及 24-位 LCD 二种显示器功能、1 组最高达 1GB 的 DDR2 PC2-2300/4200 SODIMM 系统内存插槽、以及单 +5V 的直流电源供应。
主要产品特色
搭载超低功耗凌动CPU Intel? Atom? N270 1.6GHz 处理器，支持 533MHz FSB
内置低功耗Intel? 945GSE+ ICH7M的整合芯片组
支持 1 组最高达 1GB 的1DDR2 SODIMM socketl 系统内存插槽
配备 CRT 及 LVDS LCD 二种显示功能
支持 4 组 串口 及 4 组 USB 2.0 端口
配备 2组 SATA 硬盘接口、1组高速以太网口
支持单 +12V 直流电源输入
嵌入式凌动主板HOTO-K2030并且已全面导入无铅制程 (RoHS)，符合严谨的制程及高标准质量管理的绿色环保需求；若需要更多产品信息与任何技术支持
嵌入式凌动5寸工控主板 hoto-945G
型号:hoto-945G
嵌入式凌动主板简述:
我公司已推出基于INTEL945平台以凌动CPU(ATOM)为控制核心的MINI-ITX主板,无风扇,成品为全固态电容.4COM,尺寸:17*17嵌入式主板，工控主板，工控主板945芯片凌动CPU。嵌入式工控主板，做为工控主板的先驱者。
凌动945G工控板
CPU板载Intel Atom230处理器，单核1.6GHz/512KB缓存，前端总线（FSB）为533MHz,最大功耗4瓦
芯片组Intel945GC+ICH7,前端总线533MHz
内存 1条DDRII 400/533/667插槽支持单通道，最大支持内存2GB
内置显卡，集成新一代Intel GMA 950图形显示核心
扩展槽：1个PCI槽
2个Serial ATA2,传送速度可达300MB/s
6个USB2.0
主板集成RTL8101E网卡主板集成RT8101E/RTL8111C网卡(可选)
板载High Definition Audio音效：
支持5.1声道影剧院级声音输出（需HD Audio芯片配合,如ALC662系列）
支持多路立体声混频；
提供Mic In、Line In、Line Out插孔
联系人：乔炯
电话：0571-56885137 56832675-815 15906680311
传真：0571-87758396
QQ：115410384
电邮：qiaoj@hotou.com.cn
网址：
地址：浙江省杭州市塘苗路18号华星现代产业园C座3楼 邮编:310000

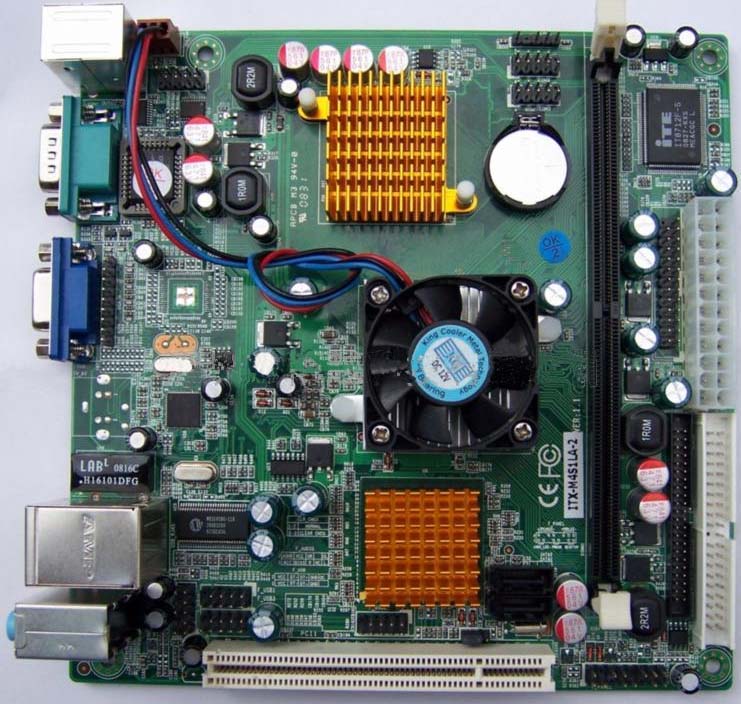

此主题相关图片如下：

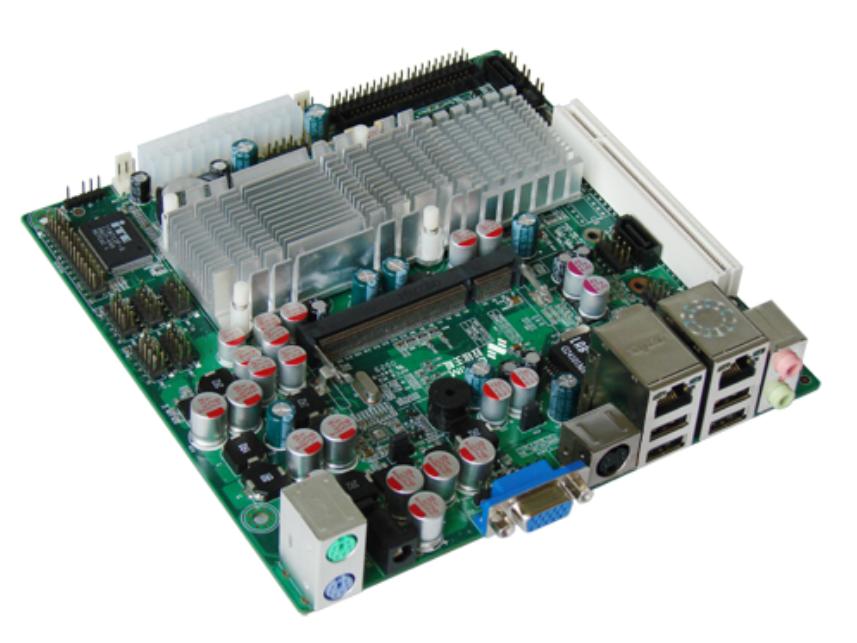

此主题相关图片如下：
