MPC8247开发系统简介

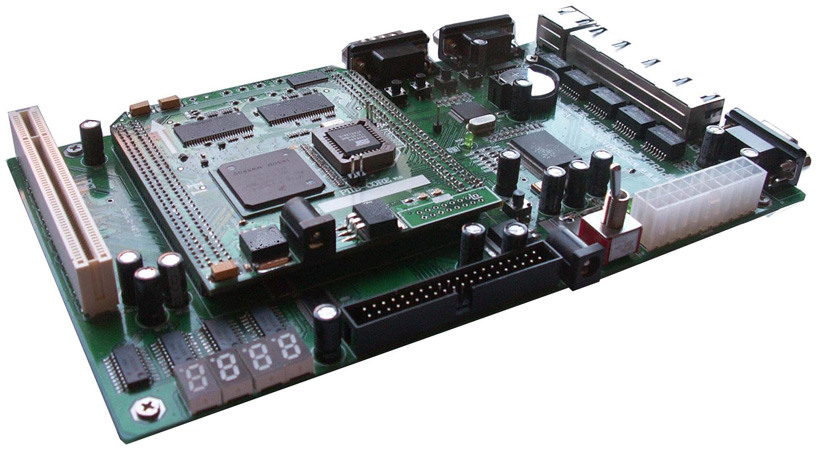

MPC8247系列 套件是一套完整的基于摩托罗拉MPC8247系列 处理器的嵌入式开发平台。MPC8247系列集成PowerPC 处理器适用于那些对成本、空间、功耗和性能都有很高要求的应用领域。该器件有较高的集成度，从而降低了系统的组成开销。高集成度的结果是简化了电路板的设计，降低了功耗和加快了开发调试时间。这种低成本多用途的集成处理器的设计目标是使用PCI 接口的网络基础结构、电讯和其它嵌入式应用。它可用于路由器、接线器、网络存储应用和图像显示系统。MPC8247系列套件由核心板和底板（外设板或称基本板）组成，核心板上集成摩托罗拉MPC8247 处理器，128M 的SDRAM 以及16M 的FLASH，为用户的软件研发提供了足够的空间。底板上则提供非常丰富的外设接口：两个10M/100M 以太网接口、一个四线RS-232 串口(COM1)等。核心板和底板配合即构成一个最小的完整应用系统。系统具有体积小、耗电低、处理能力强、网络功能强大等特点，能够装载和运行嵌入式Linux 操作系统。用户可以在这个系统平台上进行自主软件开发，并对MPC8247系列进行测试和评估，也可在保持核心板不变的情况下，针对具体的应用通过对底板的更改来实现定制自己的应用系统。MPC8247系列套件中提供底板硬件电路图及硬件设计文档，极大的方便了用户进行硬件扩展开发。MPC82xx 套件提供完备的嵌入式LINUX 开发环境及丰富的开发调测工具软件。

对于MPC8247系列处理器，MPC8247、MPC8248、MPC8271、MPC8272管脚具有兼容性，功能也大致相同，本开发套件目前主要使用MPC8247系列处理器，该处理器具有以下特点：

l         603e core with 16K inst and 16K data caches

l         CPU最高处理速度达到400MHz

l         64-bit 60x bus， 32-bit PCI bus

l         16K IRAM， 16K DPRAM

l         Two FCCs for 10/100 Ethernet

l         最高支持8个Bank的系统控制器

l         最高2个TDM控制器， 8 TDM通道

l         8个BRG可编程波特率产生器

l         43SCCs， 2 SMCs， SPI， I2C以及USB接口

l         Memory controller built from SDRAM， UPM， GPCM machines

l         New features -- USB， RMII

l         Performance

Ø         400 MHz CPU， 200 MHz CPM， 100 MHz bus

Ø         Less than 1.8W @ full performance， 1.5V

l         Technology

Ø         HIP7AP， 3.3V I/O， 1.5V Core

Ø         516 TBGA， 27x27mm， 1.0mm ball pitch

MPC8247系列 套件的主要特点如下：

l         系统整体采用核心板+扩展板的方式，便于客户的系统设计以及产品后期的设备维护和修理，降低售后服务的维修成本。

l         系统整体采用的核心板，高度集成了系统的最小系统，将最大的系统扩展功能留给了扩展板，便于客户复用系统资源，可以使用同样的核心板，设计客户自己不同的产品。

l         核心板采用5V单一电源供电，只要提供5V电源即可运行起来最小系统，对扩展板的开发要求，几乎没有任何的要求。

l         核心板已经集成了系统JTAG接口和设备监控串口，监控串口已经经过串口变压，可以直接与开发主机的串口连接，可以单独调试和运行，可以单独作为一个独立的系统运行，方便了产品研发阶段的设备调试。

l         核心板系统在不需要重新投板的情况下，全面兼容MPC82xx的Motorola公司的PowerQuicII的系列通信处理器。

l         板载频率跳线，客户可以自己根据实际需要调节CPU的工作频率

l         扩展板外部电源输入，同时支持普通单一5V电源输入和ATX电源输入，单一电源开关控制。注意：两个电源不能同时连接到开发板上，否则，会造成系统永久损伤。

l         系统所有的接口种类，扩展板都做了相关的硬件链接，便于测试各种接口的功能。

核心板设计特点如下：

1.       将CPU尽量多的资源通过接口引出，兼容更多的应用环境。

2.       不需要重新投板，CPU全面支持MPC8247系列的所有封装为PBGA516的CPU。兼容Freescale PowerQuicc II的MPC8247、MPC8248、MPC8271、MPC8272等处理器。

3.       Boot部分采用PLCC32封装的小Flash。Kernel和Ramdisk等数据存储在另外一片大Flash中。之所以这样设计，是考虑到批量出货或者用户升级Bootloader的时候，可以脱离仿真器，直接通过PLCC Flash烧写器将Bootloader烧写到BootFlash中，降低开发需要买仿真器的高额成本，方便批量生产。

4.       核心板支持使用小Flash烧写大Flash后，通过跳线配置(或者电阻配置)，使CPU直接从大Flash启动，不需要小Flash。能够大大方便设备系统的升级和备份。方便最终用户的傻瓜式升级。

5.       为了适应更多的应用环境，BootFlash同时兼容128KB/256KB/512KB大小的Flash，数据Flash同时兼容8MB/16MB/32MB的Flash,SDRAM兼容64MB/128MB/256MB大小。

6.       内存芯片根据需要可选民用级别和工业级别。同时兼容三星、现代、Micron等公司的内存芯片。

7.       电源对外统一5V电源输入，板上所需要的3.3V I/O电压和1.5V核心电压都从这个电压分压而成。

8.       系统核心电压由5V通过开关电源变压得到，提高电压转换效率，降低核心板的功耗和散热量。

9.       电源提供允许宽范围电压，最低4V，最高5.5V都可以兼容。

10.   核心板集成系统最小系统、JTAG接口和RS232调试接口，可以独立调试运行。方便设备系统调测。

11.   板载CPU时钟跳线，允许根据实际情况修改系统运行频率。使用电阻配置，支持核心板的抗震性能和稳定性能。

12.   核心板允许通过跳线配置(或者电阻配置)，使用单片大Flash直接允许，而不使用PLCC封装的小Flash，允许在有抗震性能要求的应用中使用。

底板接口采用两端4x40的插针接口方式连接，提高核心板与底板的连接可靠度

开发套件详细配置如下：

CPU
 MPC8247

SDRAM
 K4S561632 x4(128Mbyte)

BOOT FLASH
 SST39VF040(512K Bytes)

Data FLASH
 S29GL128M(16MByte)

CPU JTAG口
 核心板集成

串口 3个
 SMC1、SMC2、SCC1

（SMC1扩展板和核心板都有输出接口）

以太网口 2个
 FCC1、FCC2

可编程发光二极管
 6个

可编程发光数码二极管
 1个

系统外部中断输入
 4个

外部系统复位输入
 1个

外部实时时钟
 系统掉电，时钟不丢失

核心板电源
 单一5V电源

开发系统电源
 外部5V/3A输入或者ATX电源

（注意：这两个电源不能同时插入使用）

BOOTLOADER
 Linux U-BOOT

Vxworks BSP

操作系统
 Linux 2.4

开发工具
 全套的设计开发工具，包括开发主机的操作系统安装盘

驱动软件
 提供所有接口的驱动程序源代码

核心板尺寸
 95.2mm x 84.3mm

扩展板尺寸
 210.3mm x 126.8mm


具体附件：

l         MPC8247系列扩展板一块

l         MPC8247系列核心板一块

l         DB9串口连接线

l         5V/3A系统直流电源变压器一个

l         系统开发资料光盘1张（内含板子的详细设计开发操作说明）
