 TT-MC56F807-EVM 开发板 评估板 807 DSP DSC
系统概述：
　　TT-DSP56F807-EVM板是北京通特科技有限公司为了方便广大用户学习，使用飞思卡尔DSP56F807混合控制器的功能而开发设计制造的一款高性能的开发评估板，既可供入门者作为学习板使用，也可供研发人员作为开发板使用。该开发板可以作为一个软件开发平台，简单易学的软件开发工具使得初学者能快速上手，应用程序的开发也变得更加简单快捷。用户可以将自己的软件产品在开发板上先行调试，然后进行硬件开发，从而既减小了开发的风险也大大加快了系统开发的进程。同时，该开发板也可以作为一个硬件开发的平台，板上提供了各种接口，用户可以很方便的将其与外围电路连接，极大的方便了硬件的设计。
　　TT-DSP56F807-EVM板以DSP56F807处理器为核心，配备了齐全的外设接口，尤其是标准的UNI-3电机控制接口，为电机控制提供了极大的方便。

TT-DSP56F807-EVM套件包括：
TT-DSP56F807-EVM BOARD
CDROM
Parallel Cable
Serial Cable
Power Adapter 9VDC/1.5A
Jumper

开发工具：
Codewarrior7.0

56F807-EVM的功能：
主芯片：DSP56F807　
功　　能：
 片上内存包括高速的随机存贮器(RAM)和非易失性存贮器
－ 122K Program Flash
－ 4K Program RAM
－ 16K Data Flash
－ 8K Data RAM
－ 4K Boot Flash
 内核工作在80MHz 频率时，指令执行速度为40 MIPS
 两个6通道的PWM模块
 四个4通道的12-bit ADC，共十六路模拟量输入通道
 两个Quadrature Decoder（用于电机控制）
 CAN 2.0 A/B模块
 串行接口包括两个SCI接口、一个SPI接口
 外部存储器接口　　　　　 电源管理　　　　  锁相环
 四个16位四定时／计数器
 片内电源监视器及看门狗(watchdog)
 JTAG/ OnCE实时调试接口
 14个专用的和18个复用的通用输入/输出通道(GPIO)

TT-DSP56F807-EVM板介绍：　
处 理 器： DSP56F807
存 储 器： 122K Program Flash，4K Program RAM，16K Data Flash，8K Data RAM，4K Boot Flash
接　　口： 并口×1， 串口×1，CAN总线接口×1，UNI-3接口×2，
+9V直流电源接口×1，D/A转换接口×1，SPI接口×1，PWM接口×1，JTAG接口×1，地址总线接口×1，数据总线接口×1
状态指示： 调试LED×9，电源状态指示LED×1，
开　　关： IRQ按钮×2，REST按钮×1，GP按钮×2，RUN/STOP开关×1

光盘内容：
Codewarrior7.0安装文件
Codewarrior7.0升级包
Licenses
DSP56F807EVM相关资料


如有其他问题请联络我们！
北京通特科技有限公司
地址：北京市海淀区知春路豪景佳园3-401 邮编:100086
电话: 010-51295330  FAX： 010-51295330-604  手机:13911870409
网址:www.TONGTE-ONE.COM
网店链接：

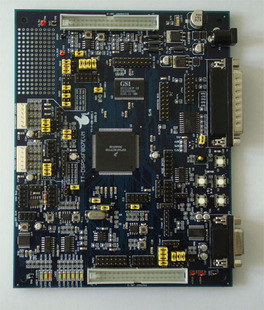

此主题相关图片如下：
