楼 主:cobuild 2004年12月20日17:15

 倍频电路
由D触发器即可得到分频电路，但如果要由触发器及门电路构成倍频电路，该怎么办？
请高手指点，最好能有简单的原理图（不要使用专用倍频芯片，只要用触发器及门电路构成）


第2楼:Lichunfu 2004年12月21日11:20

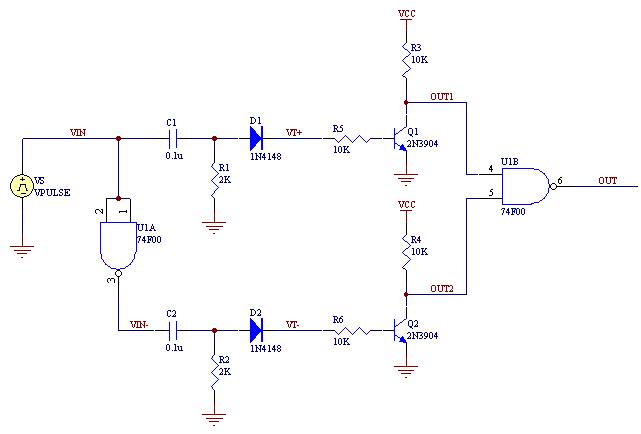

 我设计了一个电路，不过不太理想，您看看吧；
我在PROTEL99SE上仿真过能够倍频，两只三极管做为整形电路，理论上应该可以用门电路实现，但是在仿真时出错，所以就用了两只三极管，您可以试试直接用74F00来整形，如果可以的话电路就会简单一些，根据输入频率及要求输出的占空比的不同，C1、C2、R1、R2要做些调整。
      最大缺点是占空比难控制，如果对占空比没有要求，它还是可以工作的，如果对性能要求高一些的话，您可以考虑用廉价的单片机、或者GAL电路来实现。
此主题相关图片如下：
