楼 主:杨树 2008年6月28日22:43

 OB2269做的开关电源[讨论]
OB2269做的开关电源
本人用昂宝2269做了个宽电压输入85-265v，输出36v，420ma
空载功耗85v是0.2-0.4w，265v时基本无空耗，
调试时加上负载功率会自己上升，还有吱吱响的声音很大，而且效率很低才0.6的样子，
主要是想提高工作效率，还有就是电源供电压190v在调高吱吱声就忽高忽低，真的崩溃了望各位兄弟高见。
先谢了

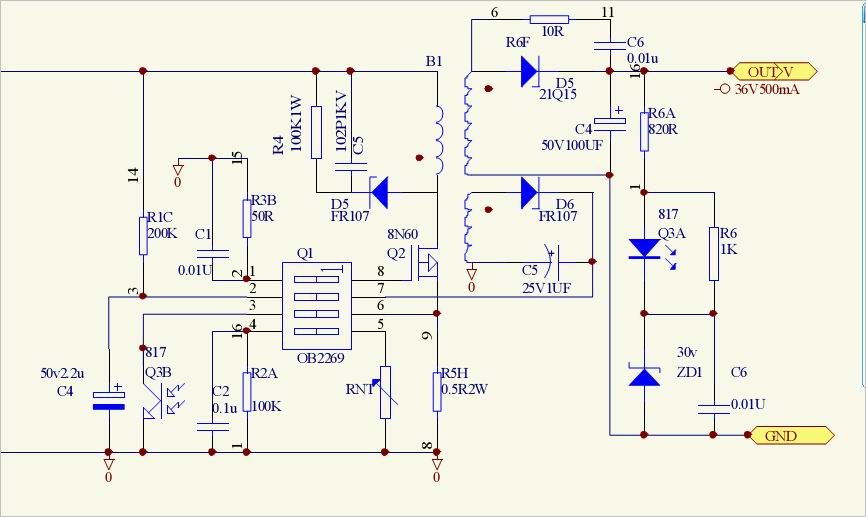

此主题相关图片如下：


第2楼:杨树 2008年6月28日22:47

 [讨论]
[face=隶书][size=4][/size][/face]还有就是电源供电压190v在调高吱吱声就忽高忽低，真的崩溃了


第3楼:杨树 2008年6月28日22:52

 OB2269做的开关电源
还有就是电源供电压190v在调高吱吱声就忽高忽低，真的崩溃了


第4楼:498936288 2008年10月21日15:15

 效率不高主要是你变压器没设计好
看你这图觉得开关频率是不是太低了.按你这图上的元件参数其开关频率大约是16KHZ。不知你变压器设计时工作频率计算为多少？其二你7脚VDD供电滤波只用1UF太小了吧？其三2269的1脚为什么不直接接地？其四建议把R1C由200K加大到2M把与其相连的电容C4改为104。最后说一下，效率不高主要是你变压器没设计好。试着调试变压器吧！祝成功！


第5楼:s70008 2009年5月28日19:21

 ob2269
oB2269的反馈绕组不要和3842那样，不要绕的太多，否则会容易因为电压过高而保护，发生吱吱响，190V就发生吱吱响，你将反馈绕组减少几圈试试，马上就消失了，很容易掌握的，我做的过程，最少的时候反馈绕组只绕3圈，工作在140-240V都很正常。
