网络、USB HOST、USB Deveice、CAN、SD卡（在开发板背面） 等资源，支持ISP。

另有Mini217开发套件——STM32F217开发套件。如需选择217，可在拍下后在给卖家留言处注明“需要

STM32F217开发套件”即可。

以下为Mini207( STM32F207VGT6)开发套件的图片及详细介绍：

套件整体图片(接3.2寸液晶屏)：

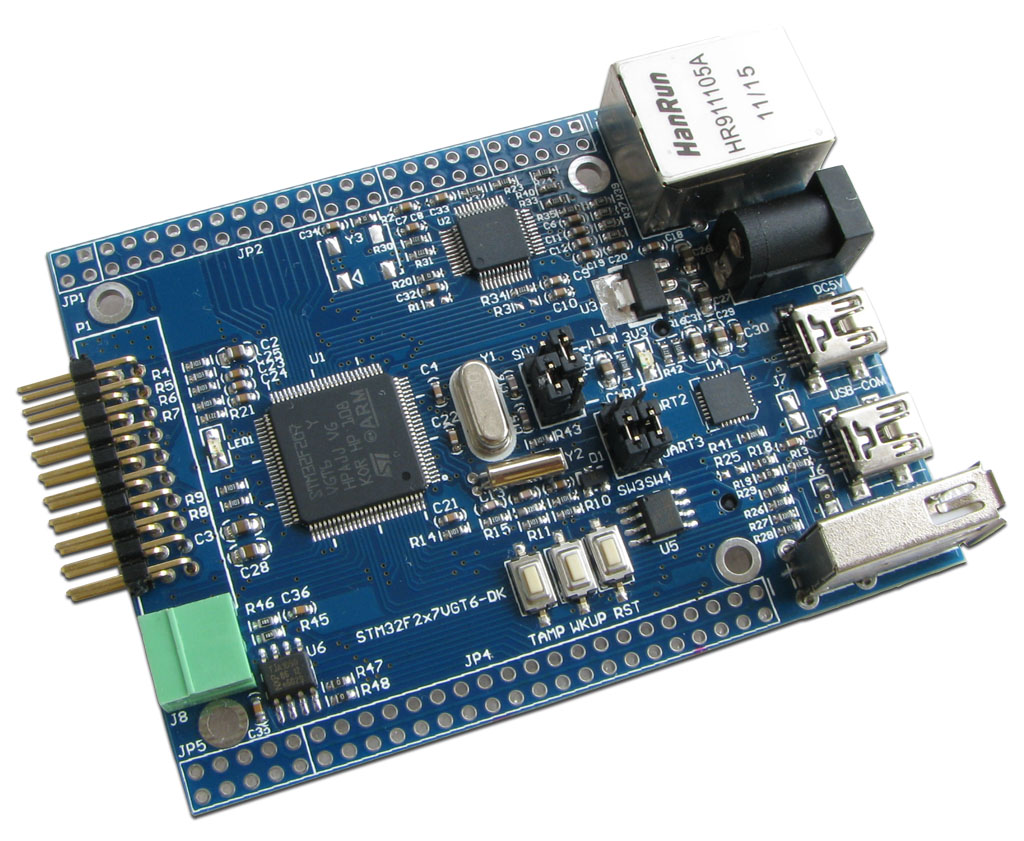

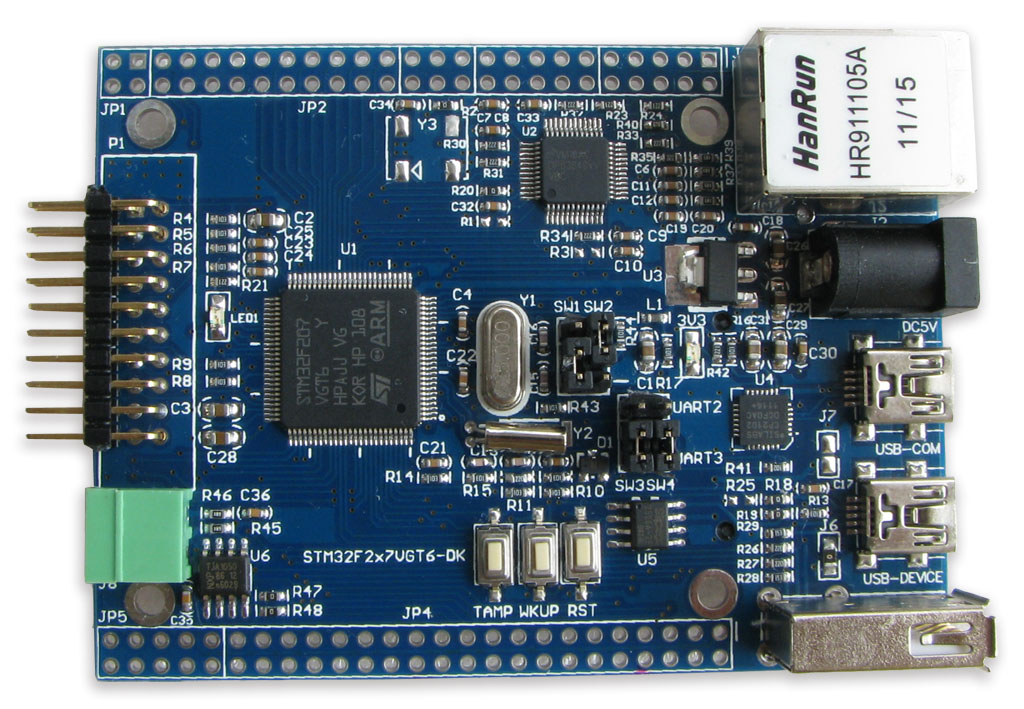

Mini STM32F207 整板小巧玲珑:

130万像素摄像头安装在扩展板背面：

采用正凌精工的接插件：

液晶屏背面细节图：

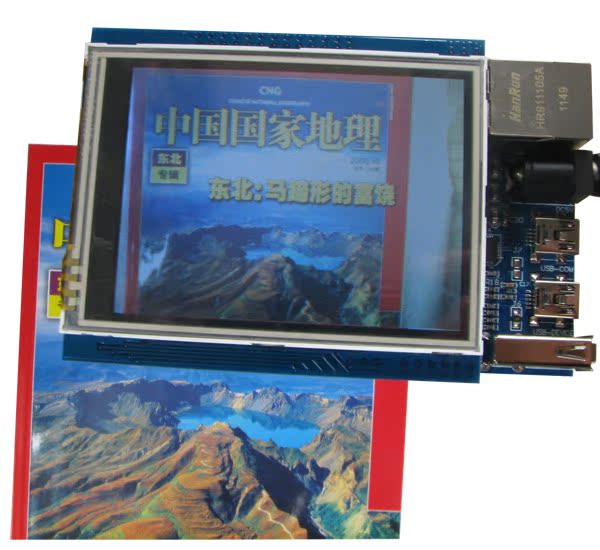

130W摄像头所拍效果图：

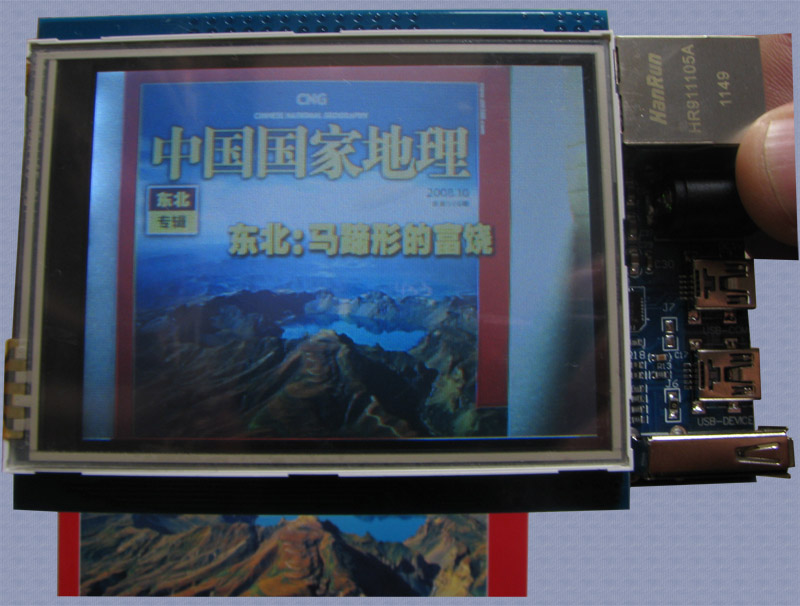

液晶屏可以流畅的显示摄像头采集到的图像信息

Mini STM32F207开发套件底板细节图：

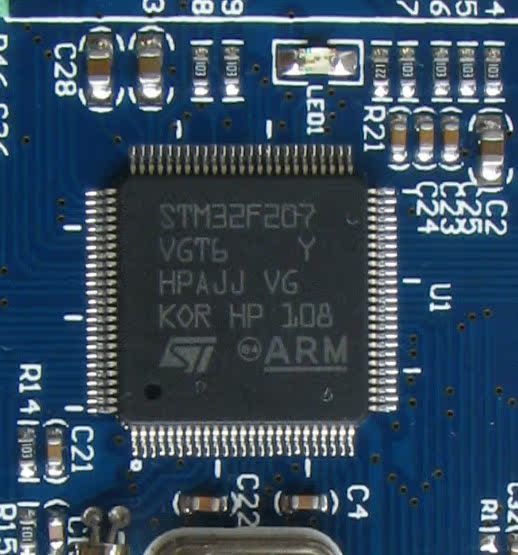

STM32F207VGT6芯片细节图：

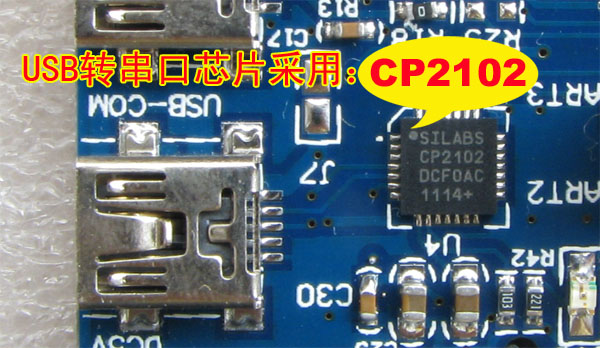

USB转串口部分采用CP2102芯片：

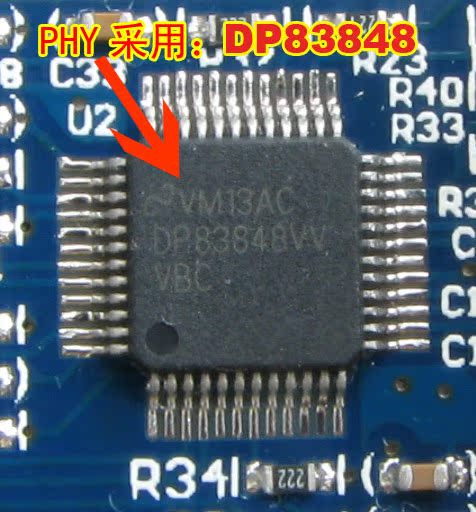

PHY采用：DP83848

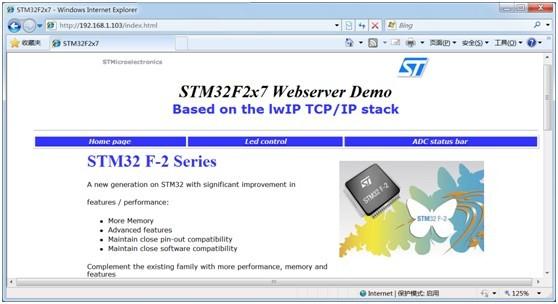

网络操作界面——WEB SERVER：

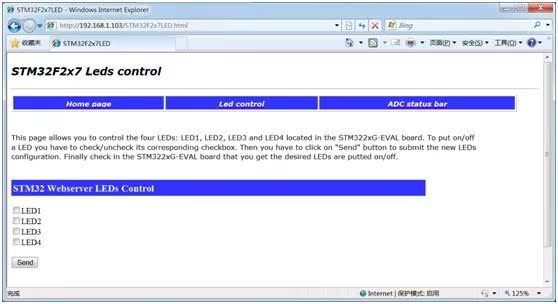

Leds Control：

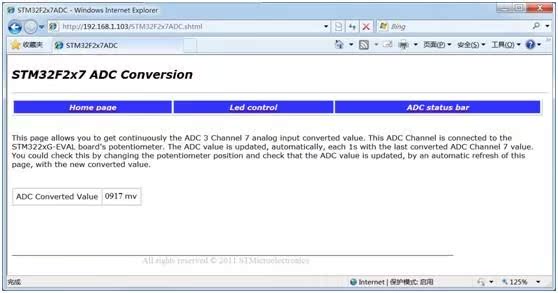

ADC Conversion：

处理器主要参数
Cortex-M3处理器最高运行频率为120MHz
1 Mbyte Flash
128+4 Kbyte SRAM
支持片外Flash, SRAM, PSRAM, NOR及NAND Flash
8080/6800 模式的LCD接口
USB 2.0 high-speed/full-speed device/host/OTG
10/100 Ethernet MAC
硬件IEEE 1588v2
2 CAN(2.0B Active)
4 UART
3 SPI 最高30 Mbit
2 IIS
8- to 14-bit摄像头接口最高48 Mbyte/s
1-bit (default), 4-bit and 8-bit SD/SDIO MMC card
12-bit 0.5μs A/D
12-bit D/A
17 timers 最高120MHz的计数频率
I/O最高频率为60MHz
ISP及IAP编程

硬件配置
20针2.54间距JTAG接口
10/100M以太网接口
USB2.0主从设备接口(mini)
USB2.0主设备接口
USB转TTL
一路CAN2.0接口
SD存储卡接口(4-bit)
1个可控LED
两个按键
2.54mm间距的I/O引出口，可安装于万用板上

配套软件 --  提供闪灯、串口、网络及USB读卡器(SD)程序。

网络部分(2011年10月16日最新更新)
httpserver      --  一个使用LwIP协议栈的网页服务器程序，可以通过网页来控制开发板上的LED及读取AD值

。
tftpserver -- 可以通过TFTP软件将文件上传到SD卡上，也可以将SD卡上的文件下载到上位机上。
tcp/udp echo server -- TCP/UDP方式的echo服务器程序，可以通过TCP/UDP软件往开发板发送数据或获取开发

板发过来的数据。
httpserver netconn -- 网络连接类型为netconn的网页服务器程序，操作系统为FreeRTOS，网络协议栈为LwIP

。
udp/tcp echo server netconn -- 可以通过TCP/UDP软件往开发板发送数据或获取开发板发过来的数据，网络

连接类型为echo。
udp/tcp echo client -- 可以通过echo服务器来捕获开发板发过来的数据。

USB部分

USB主控器读写U盘程序  -    可以创建、读、复制、删除U盘上的文件及格式化U盘。
USB主控器USB键盘程序  -    可获取USB键盘的键值。
USB大容量存储程序     -    可通过U盘方式读写SD卡。
USB HID设备程序       -    可通过上位机软件通过USB来控制开发板上的LED。

液晶屏部分

液晶屏片选采用总线方式的片选(FSMC_NE1)大大提高刷屏的速度
LCD Blinky程序        -    动态图像显示测试程序，液晶屏中央显示旋转的三维标志。
emWin Graphic Library测试程序  -  一个简单的调用emWin GUI函数画框图的程序。

触摸屏部分            -    触摸液晶屏幕，液晶屏上显示的按键将发生变化。


摄像头部分

摄像头测试程序        -    将摄像头捕获的视频信息显示到3.2寸液晶屏上。

STM32F207开发板用户使用手册部分目录内容：

1.     概述...5

1.1.          芯片功能...5

1.2.          板载功能...5

2.     电路及接口说明...6

2.1.          JTAG..6

2.2.          Power.7

2.3.          USB Host.8

2.4.          USB Device/OTG..8

2.5.          USB COM..9

2.6.          CAN..9

2.7.          SD Card Slot.10

2.8.          LEDs.10

2.9.          Keys.11

2.10.        EXTEND I/O..11

3.     软件使用说明...12

3.1.          Keil编译环境...12

3.1.1.       搭建编译环境...12

3.1.2.       配置编译环境...12

4.     USB转串口驱动程序安装说明...16

5.     通过串口下载程序...18

6.     应用程序说明...21

6.1.          Code\STM3220F-EVAL目录下的程序说明...21

6.1.1.       \RL\USB\Device\Memory.21

6.1.2.       \RL\USB\Device\RTX\Memory.22

6.1.3.       \RL\USB\Device\HID..22

6.1.4.       \RL\USB\Device\RTX\HID..23

6.1.5.       \RL\USB\Device\Memory_FlashFS\SD_Memory.23

6.1.6.       \RL\USB\Host\HID_Kbd.24

6.1.7.       \RL\USB\Host\MSD_File.26

6.2.          \Code\STM32F2x7_ETH_LwIP_V1.0.2\Project目录下的程序说明...29

6.2.1.       \Standalone\httpserver\MDK-ARM..29

6.2.2.       \Standalone\tftpserver\MDK-ARM..32

6.2.3.       \Standalone\ tcp_echo_server\MDK-ARM..34

6.2.4.       \Standalone\ udp_echo_server\MDK-ARM..36

6.2.5.       \FreeRTOS\httpserver_netconn\MDK-ARM..39

6.2.6.       \FreeRTOS\httpserver_socket\MDK-ARM..41

6.2.7.       \FreeRTOS\udptcp_echo_server_netconn\MDK-ARM..42

 STM32F207开发板用户使用手册下载连接：

开发板用户手册V1.1.rar

装箱清单：
Mini STM32F207VGT6开发板        1块
3.2寸液晶屏模块                 1块
130W像素摄像头                  1个
交叉网线                        1条
Mini USB线                      1条
光盘资料：                      1张

支持开发工具：

·ULINK2
·JLINK

如需选择不带液晶屏及摄像头的简单版STM32F207VGT6开发板，可前往以下链接：

如需选择带高速USB SRAM NAND等功能，可选用STM32F207IGT6开发套件：
