 z字符点阵型液晶模块FM1602C应用求助
我买了块16*2的液晶模块（型号FM1602C），但是没有相关资料。不知道是不是和网上应用实例很多的DM162兼容。
FM1602C为16引脚，
DM162为14引脚。

还有哪位高手有用过的一定要帮我这个新手。

QQ:6670742


第2楼:guest 2004年11月17日23:29

 这里有下载啊
老古下载特区有下载的，你输入LCD或者LCM搜索就有很多拉


第3楼:MADSWAN 2004年11月18日00:54

 现在又有新问题了
我在网上找到了DM-162的显示模块的应用实例

按照图连线之后，加载网页提供的程序后，怎么没有要求的显示A字符？
后来仔细看了一下程序，发现有以下几个疑惑的地方：
1.程序中“MOV P1,#00111000B ；设置显示模式:8位2行5x7点阵 “，但按照前面的介绍，8位2行5x7点阵 应该为指令6：00101000B
2.我如果按照网页给的程序，则只有上面一行16个字符点亮（具体表现为每个字符的每个点都变黑，形成一个方块），而下面一排则无显示
难道是DM-162和我所用的FM1602C不兼容，虽然大家都是16*2的
这个网站给的程序也是一样的问题

还有就是DELAY程序是如何实现判断液晶显示器是否忙的。

请高手指教


第4楼:cuiyuanbin 2005年1月16日10:32

 这是因为LCM没有完全初始化，LCM还没有正常工作的缘故。
你只要给LCM加上工作电压（V0接地），就有1/2屏的全显示了，这是正常的。


第5楼:erp12 2005年10月28日09:22

 LCM
小弟在搞1602的时候也出现了只显示了一半的问题，并且无论如何也不显示字符的问题
哪位大峡能给小弟一份FM1602的资料和指点指点！~！！！！
谢谢谢谢


第6楼:MADSWAN 2004年11月20日03:26

 大家都来帮帮我，我敲破脑袋都想不通了


第7楼:liudl78 2004年11月20日11:15

 我是专业开发LCM的，你把具体的引脚定义
我是专业开发LCM的，你把具体的引脚定义写出来，还有LCM用的是什么IC，我可以帮你看一下，我的邮箱是：liudl78@yahoo.com.cn,


第8楼:MADSWAN 2004年11月20日12:28

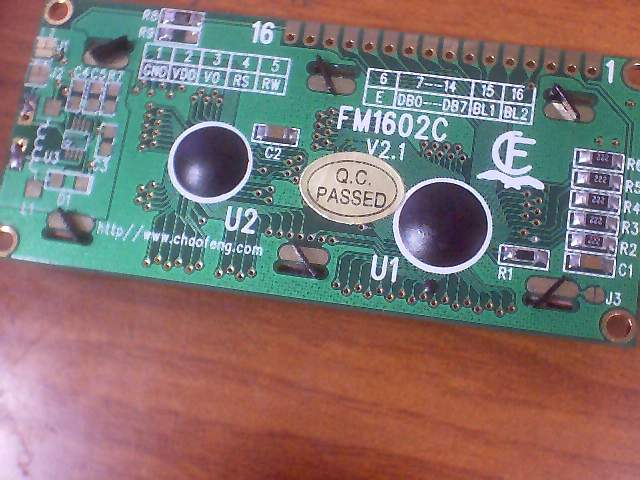

 我也不知道什么IC的，来张照片看看吧[u
我也不知道什么IC的，来张照片看看吧
此主题相关图片如下：


第9楼:小林 2005年2月17日15:02

 我买的LCD 也是这样的!
找到了资料
我买的LCD 也是这样的!
找到了资料能给我一份吗?
jxchenlin@tom.com


第10楼:cuiyuanbin 2005年12月8日20:29

 该LCM是深圳潮丰公司生产的，其接口已经丝印在PCB上了


第11楼:yizhenfeng 2005年12月8日21:03
