楼 主:CD_keanu 2004年11月1日21:46

 请问7805典型电路中电容的作用

此主题相关图片如下：

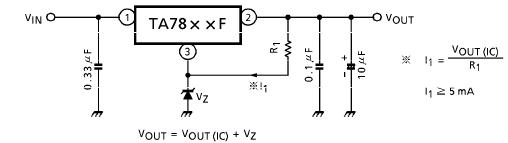

上图是7805说明书中的示例应用电路，请问输入端的电容作用是什么？是滤波吗？输入的
时候已经经过滤波了，为什么还要再滤？
关键是输出端，为什么要并两个电容？一个贴片，一个电解电容？作用分别是什么啊？
大虾们帮帮忙，偶刚开始做单片机，啥都不懂。
谢谢！


第2楼:youlee 2004年11月18日19:16

 0.33uF，0.1uF的电容是旁路电容
0.33uF，0.1uF的电容是旁路电容，作用是抑制电路中可能产生的自激振荡，尽量放在管脚根部，其中引脚1的电容大于引脚2的电容，是为了防止1处的电容漏电时，放电速度大于2处（输出端）的速度，导致稳压器倒置而损坏，二极管是为了当有强电磁干扰使“地线电平”高于输出电平，使稳压器内部晶体管反向偏置而损坏设立的，这样经可以使压差在0.7V左右而不至于损坏，R1是放电电阻，加速停电后负载端空载时放电速度，防止出现倒置，10uF不太清楚，呵呵


第3楼:shitou 2006年8月29日15:20

 ding
7805前面的电容是滤波作用！个人认为：在ＰＣＢ板上，Ｖin信号滤波出来之后总有一段走线才进入７８０５，这段路程中可能会有杂波，所以在进入７８０５前再滤波一次，这个电容越靠近７８０５的１脚，效果越好！
７８０５输出的电解电容是滤除低频杂波，贴片的值小是用于滤除高频杂波！


第4楼:chen_desay 2006年9月8日23:11

 一大并一小的滤波电容
楼上的说得对,后面的两个电容就是在应用过程中常说的"一大并一小的滤波电容的"这样的滤波效果比较好,可以得到比较平滑的电压信号


第5楼:squall45 2006年9月15日16:06

 我也说两句!
该7805电路的两侧的0.33uf和0.1uf的电容是旁路电容,起到抑制干扰的作用,而10uf 的电解电容是起到滤波的作用.7805内部也是非线性器件,一定会出现谐波,所以在输出端还是要再经过滤波才可以的.旁路电容不一定要用贴片电容,随便什么电容都可以的.


第6楼:gongxf 2006年10月30日11:06

 请教
请问，7805输出端电容短接，会产生什么影响？会损害7805以及其他的元件吗？


第7楼:天下为公 2006年11月1日12:06

 7805典型电路，好用
那就停电了
