楼 主:guofan1943 2009年6月26日11:40

 [求助]如何用单片机和图示电路检测信号的强弱

此主题相关图片如下：

输入的波形如图频率为23Hz，输入的信号是断续的开400ms 关
600ms，图中有一个带注示双项开关是HCF4052BE八路模拟开关
(八个输入，一个输出 此电路只用了两路输入)的等效电路，单
片机的P3^5接HCF4052BE的一个控制端，从电源过来一个2.05V电
压，接到HCF4052BE的4脚，输入的断续信号接到HCF4052BE的5
脚，当P3^5为0时将输入的断续信号接通，当P3^5为1时将2.05v
电压接通，开关的输出端通过7个电阻接至八个比较器的反向输
入端，我想用单片机、此电路和前端芯片HCF4051BE以及电阻，
组成的电路做自动增益控制，统一被测信号的
动态范围 请高手指点一下，如果您的建议有用，我会给您报酬
的。 请各路高手指点
一下
 建议有用，有酬谢


第2楼:guofan1943 2009年7月1日08:53

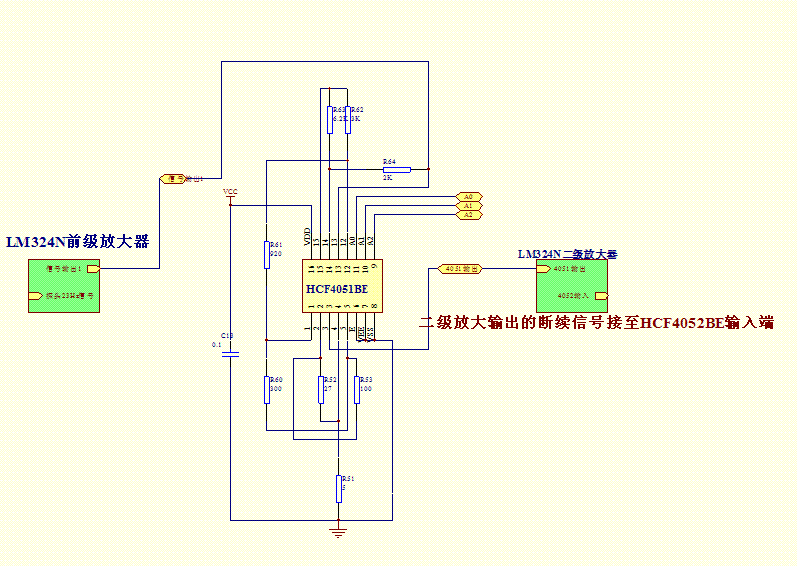

 前端HCF4051BE及电阻组成的电路

此主题相关图片如下：
