→求救!用51的端口控制继电器碰到的问题[求助][wangfangyu_dian]
*第26647篇: 求救!用51的端口控制继电器碰到的问题[求助]
楼 主:
wangfangyu_dian
2004年10月13日13:19
求救!用51的端口控制继电器碰到的问题[求助]
用51的端口加光隔控制继电器,0导通,1关断,工作时一切都好,但在单片机断电的瞬间,继电器触头总会开合一下,如何防止这种现象?
第
2
楼:
xiaodao35
2004年10月13日13:35
[quote][b]以下是引用[i]wa
以下是引用
wangfangyu_dian在2004-10-13 13:19:53
的发言:
求救!用51的端口控制继电器碰到的问题[求助]用51的端口加光隔控制继电器,0导通,1关断,工作时一切都好,但在单片机断电的瞬间,继电器触头总会开合一下,如何防止这种现象?
还有多余的端口吗?两个管教已或后再启动。
第
3
楼:
chenxiaobao888
2004年10月13日21:44
这种现象应该是单片机和外围设备不能同时断
这种现象应该是单片机和外围设备不能同时断电所至,,,,,
也就是外围设备要迟于单片机断电,,,,
可在继电器控制回路中串一个合适的电阻试试。。。
第
4
楼:
wangfangyu_dian
2004年10月13日22:39
我觉得也是,但是加到单片机的电源和加到光
我觉得也是,但是加到单片机的电源和加到光隔及继电器的电源是从同一个实验电源输出的隔离的两路,应该是同时断电的。不知道是不是光隔有一定的续流的作用?我想出来的最笨的办法就是系统断电时让单片机的电源延迟一会再断。你说的加电阻为什么可以防止这种现象呢?盼指点。
第
5
楼:
jola
2004年10月14日08:22
是否是反向電壓??
你加一個二極管試試看!!
第
6
楼:
xiaodao35
2004年10月13日21:50
[quote][b]以下是引用[i]ch
以下是引用
chenxiaobao888在2004-10-13 21:44:06
的发言:
这种现象应该是单片机和外围设备不能同时断电所至,,,,,
也就是外围设备要迟与单片机断电,,,,
正是因为这样,我们只要控制好单片机这边的管脚ok,继电器就算有电原也不会误动作。
第
7
楼:
iiwind
2005年3月5日21:10
可否将继电器换成发光二极管试试
第
8
楼:
fenggou80
2005年3月7日15:12
试试164
用164
效果不错
第
9
楼:
cygsd
2005年12月19日15:43
同样的问题

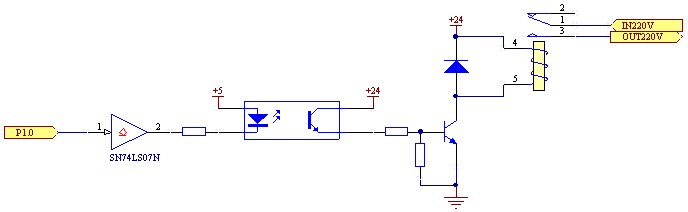

我的电路如下:
此主题相关图片如下:
其中:5V和24V为独立的开关电源,共用一路220V交流电源,输出端为交流接触器,用于控制电机。
问题:当220V断电时,继电器有一个闭合动作,很讨厌,到现在也没能解决。
提示:一、断电时,从开关电源的LED指示灯观察可发现,24V比5V电源明显的下降速度慢。二、继电器闭合时的电流为正向电流,而非反向感应电流,此点可从继电器的LED指示灯观察到。因为如果是反向电流,其LED是不会亮的。
各路高手帮帮小弟的忙,在这先谢谢了。
