楼 主:mmppll 2004年10月10日09:09

 max6959是如何驱动4位半LED的源码,请高手指点一下,为何led不亮

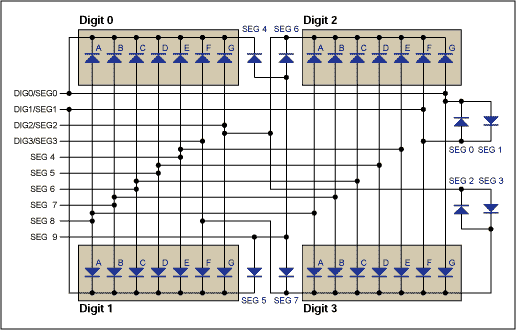

此主题相关图片如下：

源码:
/
#include   <AT892051.h>
.............
extern WrToConfig();
extern WrToDisplay_test();
extern WrToDigit0();
extern void WrToLight();

extern void WrToDecode0_3();

void main()
{
 ...............
 WrToConfig();
 //WrToDisplay_test();
 WrToLight();
 WrToDecode0_3();
Loop:
 WrToDigit0();
 ......
goto Loop;
}

#define uchar unsigned char
#define uint unsigned int
#define Byte unsigned char
#define Word unsigned int
#define bool bit
#define true 1
#define false 0

//内存数据定义
#define BR_1K2L  0XE8
#define SlvAdr_W  0X38 //被控器地址+写命令，SLA+W max6959AAPE
#define SlvAdr_R  0XB8 //被控器地址+读命令,SLA+R max6959AAPE

uchar ByteCnt;  //I2C 数据字节计数器

uchar SubAdr; //被控器单元地址
uchar XmtDat[5]; //发送数据缓冲区

uchar Digit[10];

extern void I2CStart(void);
extern void I2CStop(void);
extern bool WaitAck(void);
extern void SendAck(void);
extern void SendNotAck(void);
extern void I2CSendByte(Byte ch);
extern Byte I2CReceiveByte(void);

void WrToConfig()
{
 I2CStart();//发送启动信号,启动I2C 总线

 I2CSendByte(SlvAdr_W);//送器件地址
 WaitAck();

 I2CSendByte(0x04);//发送单元地址=config寄存器地址
 WaitAck();

 I2CSendByte(0x21);//发送config命令not shutdown*/
 WaitAck();

 I2CStop();
}

void WrToDisplay_test()
{
 I2CStart();//发送启动信号,启动I2C 总线

 I2CSendByte(SlvAdr_W);//送器件地址
 WaitAck();

 I2CSendByte(0x07);//发送单元地址=display test 寄存器地謈
 WaitAck();

 I2CSendByte(0x00);//发送显示测试命令
 WaitAck();

 I2CStop();

}
void WrToDigit0()
{
 I2CStart();//发送启动信号,启动I2C 总线

 I2CSendByte(SlvAdr_W);//送器件地址
 WaitAck();

 I2CSendByte(0x20);//发送单元地址=dig0寄存器地址
 WaitAck();

 I2CSendByte(0x0F);//发送显示的数据
 WaitAck();

 I2CStop();
}

void WrToLight()
{
 I2CStart();//发送启动信号,启动I2C 总线

 I2CSendByte(SlvAdr_W);//送器件地址
 WaitAck();

 I2CSendByte(0x02);//发送单元地址=亮度寄存器地址
 WaitAck();

 I2CSendByte(0x3e);//发送亮度数据＝２２。６４mA
 WaitAck();
}
void WrToDecode0_3()
{
 I2CStart();//发送启动信号,启动I2C 总线

 I2CSendByte(SlvAdr_W);//送器件地址
 WaitAck();

 I2CSendByte(0x01);//发送单元地址=亮度寄存器地址
 WaitAck();

 I2CSendByte(0x0f);//发送亮度数据＝２２。６４mA
 WaitAck();
}

/*————————————————————
 〖说明〗I2C总线驱动程序(用两个普通IO模拟I2C总线)
  默认11.0592Mhz的晶振。
 〖版本〗V1.00A Build 0803
 —————————————————————*/
 /*whm*/
 /******* MAX6959接口与AT89C2051接口地址****/
 #include   <AT892051.H>

 #ifndef SDA
 #define SDA P1_6
 #define SCL P1_5
 #endif

 #define uchar unsigned char
 #define uint unsigned int
 #define Byte unsigned char
 #define Word unsigned int
 #define bool bit
 #define true 1
 #define false 0

 extern uchar SystemError;
 extern void  _nop_(void);
//_nop_()为等待一个时钟周期
 #define SomeNOP(); _nop_();_nop_();_nop_();_nop_();


 /**--------------------------------------------------------------------------------
 调用方式：void I2CStart(void) ﹫2001/07/0 4
 函数说明：私有函数，I2C专用
 ---------------------------------------------------------------------------------*/
 void I2CStart(void)
 {
  EA=0;
  SDA=1; SCL=1; SomeNOP();//INI
  SDA=0; SomeNOP(); //START
  SCL=0;
 }

 /**--------------------------------------------------------------------------------
 调用方式：void I2CStop(void) ﹫2001/07/0 4
 函数说明：私有函数，I2C专用
 ---------------------------------------------------------------------------------*/
 void I2CStop(void)
 {
  SCL=0; SDA=0; SomeNOP(); //INI
  SCL=1; SomeNOP(); SDA=1; //STOP
  EA=1;
 }

 /**--------------------------------------------------------------------------------
 调用方式：bit I2CAck(void) ﹫2001/07/0 4
 函数说明：私有函数，I2C专用，等待从器件接收方的应答
 ---------------------------------------------------------------------------------*/
 bool WaitAck(void)
 {
  uchar errtime=255;//因故障接收方无ACK，超时值为255。
  SDA=1;SomeNOP();
  SCL=1;SomeNOP();
  while(SDA)
  {
   errtime--;
  if (!errtime)
  {
   I2CStop();
   SystemError=0x11;
   return false;
  }
 }
  SCL=0;
  return true;
 }
/**--------------------------------------------------------------------------------
 调用方式：void SendAck(void) ﹫2001/07/0 4
 函数说明：私有函数，I2C专用，主器件为接收方，从器件为发送方时，应答信号。
 ---------------------------------------------------------------------------------*/
 void SendAck(void)
 {
  SDA=0; SomeNOP();
  SCL=1; SomeNOP();
  SCL=0;
 }

 /*--------------------------------------------------------------------------------
 调用方式：void SendAck(void) ﹫2001/07/0 4
 函数说明：私有函数，I2C专用，主器件为接收方，从器件为发送方时，非应答信号。
 }**--------------------------------------------------------------------------------*/
 void SendNotAck(void)
 {
  SDA=1; SomeNOP();
  SCL=1; SomeNOP();
  SCL=0;
 }

 /**--------------------------------------------------------------------------------
 调用方式：void I2CSend(uchar ch) ﹫2001/07/0 5
 函数说明：私有函数，I2C专用
 ---------------------------------------------------------------------------------*/
 void I2CSendByte(Byte ch)
 {
  uchar i=8;
  while (i--)
  {
   SCL=0;
   _nop_();
   SDA=(bit)(ch&0x80);
   ch  <  <=1;
   SomeNOP();
   SCL=1;
   SomeNOP();
  }
  SCL=0;
 }

 /**--------------------------------------------------------------------------------
 调用方式：uchar I2CReceive(void) ﹫2001/07/0 5
 函数说明：私有函数，I2C专用
 ---------------------------------------------------------------------------------*/
 Byte I2CReceiveByte(void)
 {
  uchar i=8;
  Byte ddata=0;
  SDA=1;
  while (i--)
  {
   ddata  <  <=1;
   SCL=0;SomeNOP();
   SCL=1;SomeNOP();
   ddata|=SDA;
  }
  SCL=0;
  return ddata;
 }
