楼 主:sunxiong 2004年9月22日22:44

 求助关于单片机控制HT9200 DTMF拨号问题

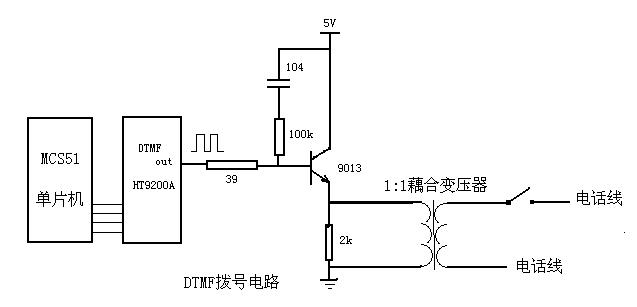

此主题相关图片如下：

本人设计了一个单片机控制HT9200进行DTMF拨号电路(如图),经实验表明
该电路能正常拨号,接到电话测试分析仪(JH1076A)测试发现,高低音频频
率符合国家入网标准,但高音频电平指标为-13.8dB(国家标准为-10dB~
-4dB),低音频电平指标为-15.7dB(国家标准为-12dB~-6dB),请问如何调
达到标准要求?请各路高手指点!谢谢.


第2楼:Lichunfu 2004年9月23日11:22

 您可以如图改动一下，如果还不行就在加一级放大；
因为变压器的直流电阻比较小，直接和2K的电阻并连的话会改变9013的直流工作点，主要问题应该是放大器的问题，HT9200的输出电平相对较低不能直接推动，而您采用的又是射级输出器，其电压放大倍数不会大于1，因此应该再加一级放大才可以。


第3楼:Lichunfu 2004年9月23日11:23

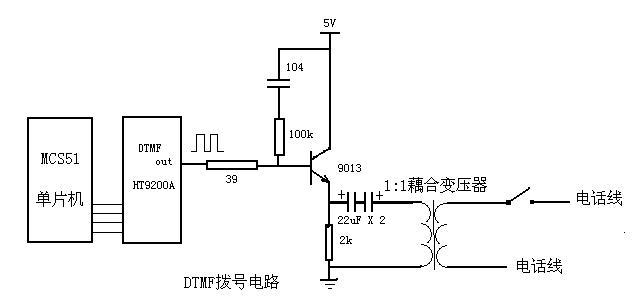

 图

此主题相关图片如下：


第4楼:zhangyue9331 2004年10月6日09:12

 输出后一个放大就搞定
DTMF信号输出后经过一个LM386放大，再用一电解电容耦合到变压器就可以了，参数可能需要调一下!QQ：37250745
