 *第25233篇: F-210 XP示波器板图欣赏


楼 主:appleqinyg 2008年11月11日13:42
 F-210 XP示波器板图欣赏

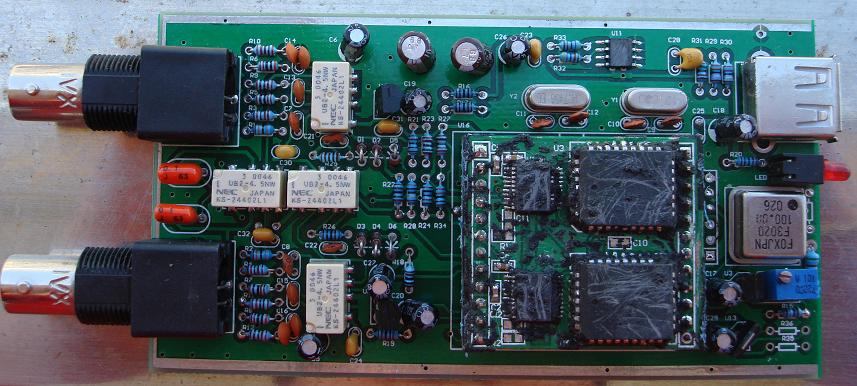

此主题相关图片如下:
按此在新窗口浏览图片

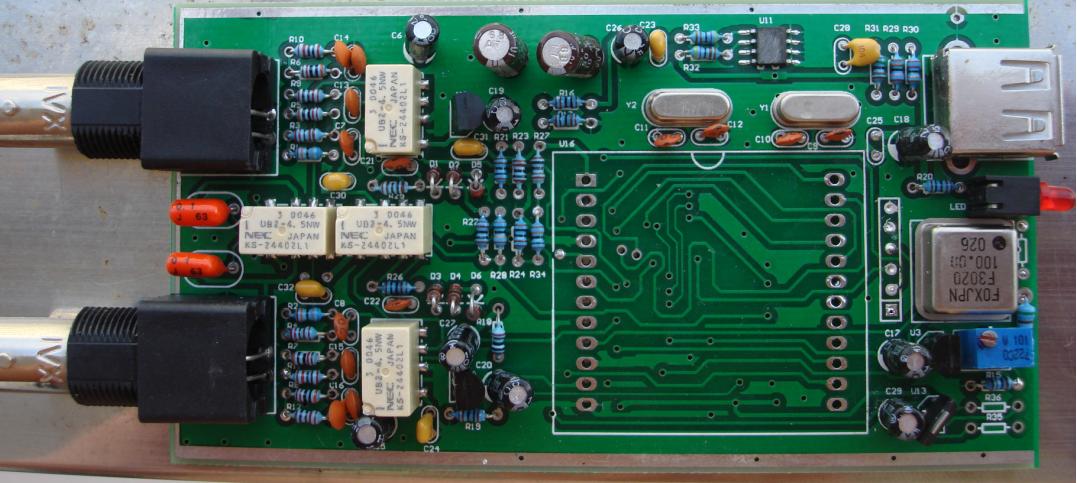

此主题相关图片如下:
按此在新窗口浏览图片

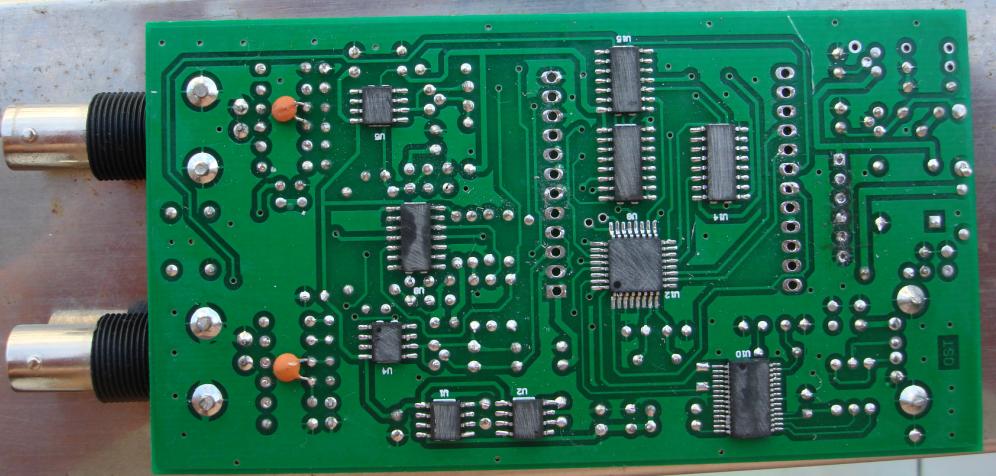

此主题相关图片如下:
按此在新窗口浏览图片


最近花了1200元冤枉钱买了一套,F-210 XP - 100M 双踪USB接口数字存储示波器,把电路摘开分析了一把,下面说说它几大失误的设计:
1. AD芯片采用两片AD9283, 存储芯片是两片双口FIFO, 由CPLD控制.
2. MCU芯片是ATMEGA8, 采用USB转RS232芯片PL2303, 不是真正的USB转输,速度极慢,25KB/秒左右. 造成波形刷新很慢.一闪一闪的.
3. 大家要注意一点,100M是A/D采样率, 不是说可以测100M的信号,测到10M还没有问题的, 但我发现测10MHz信号,波形与真实波形出入比较大.
4. 当我测一个5V电压,衰减比为1:1时,它居然显示的是0.4V左右, 这和它里面的限幅电路设计不当造成.
5. 为了测试正负信号, 它采用二极管做偏置, 把输入电压抬高1V左右, 这样带来一个问题,二极管的电压是不一致的,造成0点电压不准.
6. 整体感觉效果很差,波形细节体现不出来,刷新慢,误差大, 很难同步触发.
