请帮忙看看下面DAC0832的接法是否正确，谢谢！[liluku]

楼主:liluku 2004年8月26日15:21

请帮忙看看下面DAC0832的接法是否正确，谢谢！
每次测量LM324都是不变的数值，请分析，谢谢

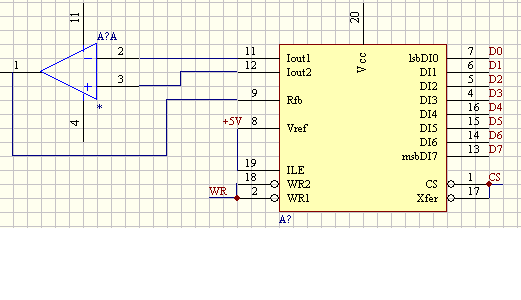

此主题相关图片如下：

第2楼:guest 2004年9月3日16:18

对的
对的

第3楼:Kuang-chingTsui 2004年9月4日08:09

参考:

第4楼:guest 2004年9月16日10:01

1。运放的同相端（3脚）似乎还要接到地线
1。运放的同相端（3脚）似乎还要接到地线上
2。这种接法（Vref=+5v）,运放的输出应该是Vout=-K*Vref（K为(D8~D0)与255的比值）为负的，那么运放的供电应该有负电源

第5楼:guest 2004年9月20日11:06

恩》这样可以啊
