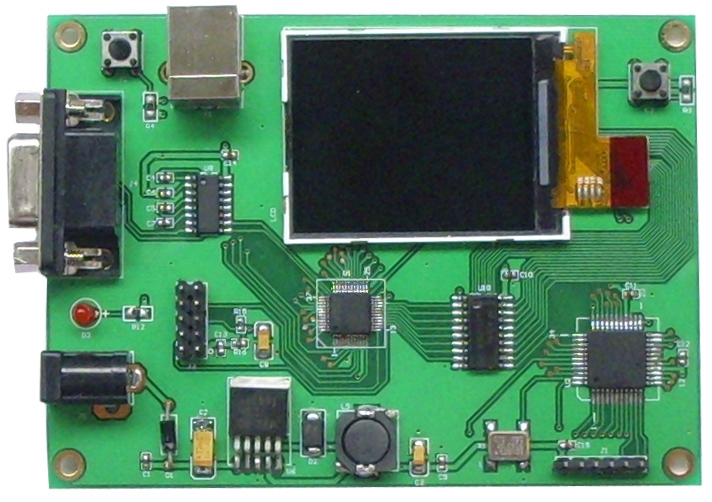

USB+CPLD+彩屏开发板是目前国内唯一采用C8051F340结合CPLD控制TFT真彩屏开发学习板，C8051F340内部集成了USB2.0通信接口，两个串行通信口，该款开发学习套件是学习嵌入式片上系统及CPLD和真彩屏开发的理想工具。该学习板价格低廉，提供丰富的C51工程文件源代码，CPLD项目文件及相关开发工具软件，因此，它是国内性能价格比最高的学习开发工具，只要你有最基本的C语言基础，便能在一个星期内看懂程序，开始你愉快的开发旅程。

     商品定位

      USB+CPLD+彩屏开发板专为单片机初学都设计,在校师生、单片机爱好者、单片机专业人员均可以在此学习板上进行学习。（欢迎师生或学校团购）

    硬件资源

       CPU采用C8051F340

1.   模拟外设10位 ADC，转换速率可达 200 ksps.

2.   集成USB通信接口，符合 USB2.0  规范,全速(12Mbps)或低速(1.5Mbps)

3.   片内调试电路提供全速、非侵入式的在系统高度（不需要仿真器）

4.   高速8051微控制器内核,有48MIPS和25MIPS两种版本(MIPS:百万条指令每秒),指令的执行时间为一个或两个系统时钟周期.

5.    4352RAM,64KB FLASH;可在系统编程,40个端口I/O;兼容3.3V及5V电压.

6.   具有UAR0,UART1两个标准串行接口.

7.   具有内部时钟电路,可以不用外部晶振,低频(80KHZ)内部振荡器。

      TFT真彩屏

1.  16位数据通信接口

2.  176X220点阵显示

3.  色彩范围24位

      CPLD

XiLinx CPLD器件命名

                                          XC9572      -10     TQ     44           C

                                               |                |          |          |            |            工作条件

     器件类型                          |                |          |          |                         引脚数目

     72代表72个宏单元                           |          |                                    封装形式

     XL代表低压器件                             |

                                                                |

     速度                                           |

     -10代表Tpd为10ns

       接口

1.  标准DB9串行接口

2.  JTAG调试接口

3.  USB2.0数据通信接口

4.  CPU及CPLD空闲管脚全部引出,便于调试修改程序

     软件资源

★  提供KEIL  X51编译调试好的驱动控制程序C51源代码的项目工程文件

★  提供VHDL及原理图输入设计的CPLD项目工程文件

★  提供PROTEL 99SE版本原理图文件

★  提供相关测试软件,工具软件

★  免费赠送C8051F340全套设计源码,包括串口程序设计,USB程序设计,定时器程序设计,A/D转换程序设计,网络扩展接口设计,PWM设计等等.

     实验项目

1.    认识TFT彩色显示屏，点阵大小，像素比例，色彩范围

2.    熟练应用位图提取软件，制作一张你喜欢的图片，替换掉程序中的图片文件，编译下载，看看你的杰作

3.    阅读C51程序代码，了解程序的工作流程，寄存器设置是关键，主要涉及I/O的输入输出设置，EMIF设置等

4.    学习如何把8位的数据合成16位数据接口，从而学习到不同总线宽度的设备如何协调工作

5.    CPLD实验，学习时序电路及逻辑电路设计原理

6.    CPLD设计工程文件输入，原理输入方法，VHDL、VeriLog输入法，例程

7.    CPLD在线编译，仿真，下载软件的设置，使用，下载教程

8.    串口通信实验

9.    C8051F340内含64K Flashi在线擦除，烧写实验

10.  C8051F340在线引导BOOT实验，通过串口更新应用程序，产品设计可以以此远程升级程序。

11.  USB--HID(人体工程学设备）通信程序实验

12.  USB--中断传输实验

13.  USB--块传输实验

14.  定时器实验

15.  外部中断实验

16.  嵌入式以太网接口实验（需配LC20以太网接口板）

◆    如果你还没有C8051FXX调试器,没关系,我们为你预先烧写BOOT程序,支持串口在线下载.给单片机增加BOOT功能,让你开发的产品具有灵活的远程升级能力,为产品的售后服务及产品增值提供技术保障.
