串口多机通讯--请教高手[limeng]

楼主:limeng 2004年8月10日11:17

串口多机通讯--请教高手
我设计用两个8951与PC串口通讯,使用MAX202将TTL转化232,直接将两个单片机TXD与RXD与PC连接,没有信号,后将两个单片机TXD经与门后与PC的RXD连接还是不行,请问原理是否有错,是否必须为PC配串口扩展卡.

多谢了.

第2楼:cccdq 2004年8月10日12:25

地线又没有接呢，RS232最少要三根线啊
地线又没有接呢，RS232最少要三根线啊，据我所试过的，单片机经过202直接可以与PC机通信

第3楼:limeng 2004年8月10日14:56

地线当然接了,但我是两个单片机同时连到一
地线当然接了,但我是两个单片机同时连到一台PC的串口上的.
我估计是不通讯的那台,将信号线始终拉高所致,但用与门处理无效.

请支招.

第4楼:justrong 2004年8月10日16:49

拉高是不可能的，拉低倒是有可能！还有就是
拉高是不可能的，拉低倒是有可能！还有就是两单片机不可同时发送！

第5楼:xcfj9412 2004年8月11日16:13

去掉一个单片机，先试试一对一。
去掉一个单片机，先试试一对一。

第6楼:DEMOMAN 2004年8月11日20:43

我想应该是通讯协议出现了问题，通讯时序发
我想应该是通讯协议出现了问题，通讯时序发生混乱！

第7楼:limeng 2004年8月12日09:22

问题解决了多谢关注.
将232转为48
问题解决了多谢关注.
将232转为485用带三态的SN75176实现.
PC端在将计就485转为232用即可.

多谢各位了.

第8楼:lenglianxi 2004年8月12日16:28

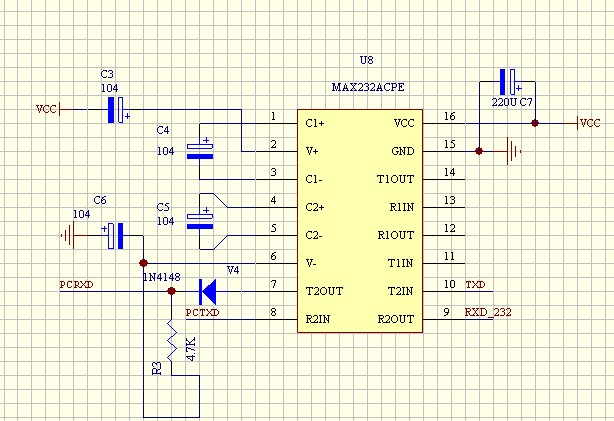

不好意思，那张图有错更正如下：
[up
不好意思，那张图有错更正如下：

此主题相关图片如下：

第9楼:lenglianxi 2004年8月12日16:18

这样做！
改成485当然可以的。但麻烦，PC端也得转换。如果并接的数量不多（4个以下）
可以这样做：

此主题相关图片如下：

第10楼:limeng 2004年8月13日10:38

一开始我也试过上边的这个图,没成功.

一开始我也试过上边的这个图,没成功.
只有转485了.如不是PCB已限制只能用MAX202, 可用带三态的232芯片也可以的.

多谢关心.
