楼 主:lyralos 2008年5月29日13:41

 在线求助:请DX进来看一下

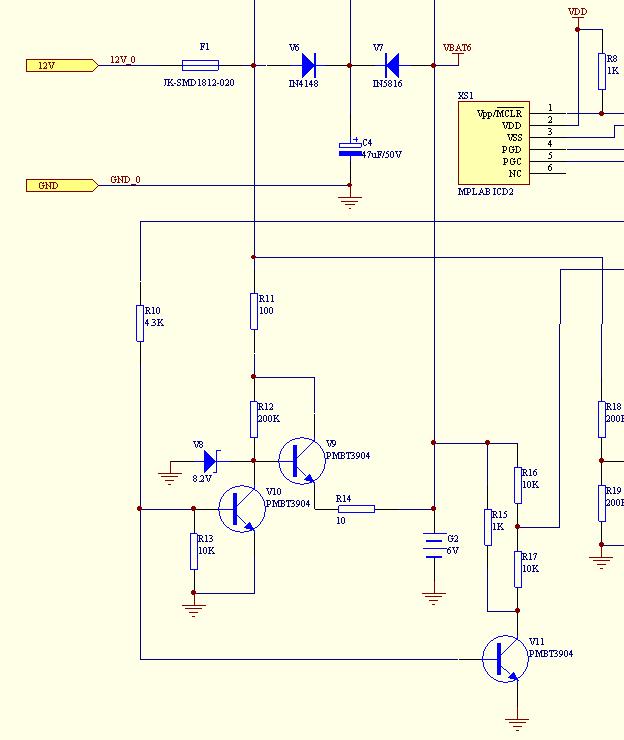

此主题相关图片如下：

该电路图工作原理如下:
12V为汽车蓄电池,当接上蓄电池以后,通过V9三极管降压,限流电阻R14后给备用电池(6V)充电,这是接上汽车蓄电池的情况.
如果没有接上蓄电池,为了降低备用电池的损耗,要求备用电池是不工作的.(出厂以后但是还没有接在汽车上以前的这段时间)
只有当接上了汽车蓄电池以后,并且检测到汽车蓄电池12V掉线了，这时候才能使用备用电池进行蓄电池掉线报警操作.
不知道我这么讲的是否清楚,我现在不知道怎么才能正确的对两个电源支路进行切换,请DX指导,谢谢
我的邮箱LIHAO1981@126.COM
QQ:67023254
急,在线等!!!!


第2楼:lyralos 2008年5月29日14:16

 顶起来
顶起来顶起来
