楼 主:jasonjee 2007年7月4日14:06

 廉价的USB转I2C和RS232二合一模块[原创]
本接口是利用PL-2303HX的USB转RS232的接口芯片设计实现了一个TTL(5V)的RS232串口，并且利用了PL-2303HX的2个GPIO口软件模拟了一个低速的I2C总线.该接口由USB接口提供5V电压，可自带2Kbit(24C02)数据备份EEPROM (单独读写通道,不占用I2C总线地址)。并可对外提供小于250mA的5V电压。尤其适合WIN-XP以后的没有并口和串口笔记本电脑。整机成本不到￥20RMB。
由于本人VC++的界面编程能力有限，故只能提供I2C演示代码（24C08系列的读写参考代码）欢迎VC++高手加入一起开发更强健通用的软件界面。产品照片和线路图外加README见附件(PDF文件格式)，本人提供少量成品或散件供应
索取原代码的EMAIL地址：jichaojc@online.sh.cn
点击浏览该文件

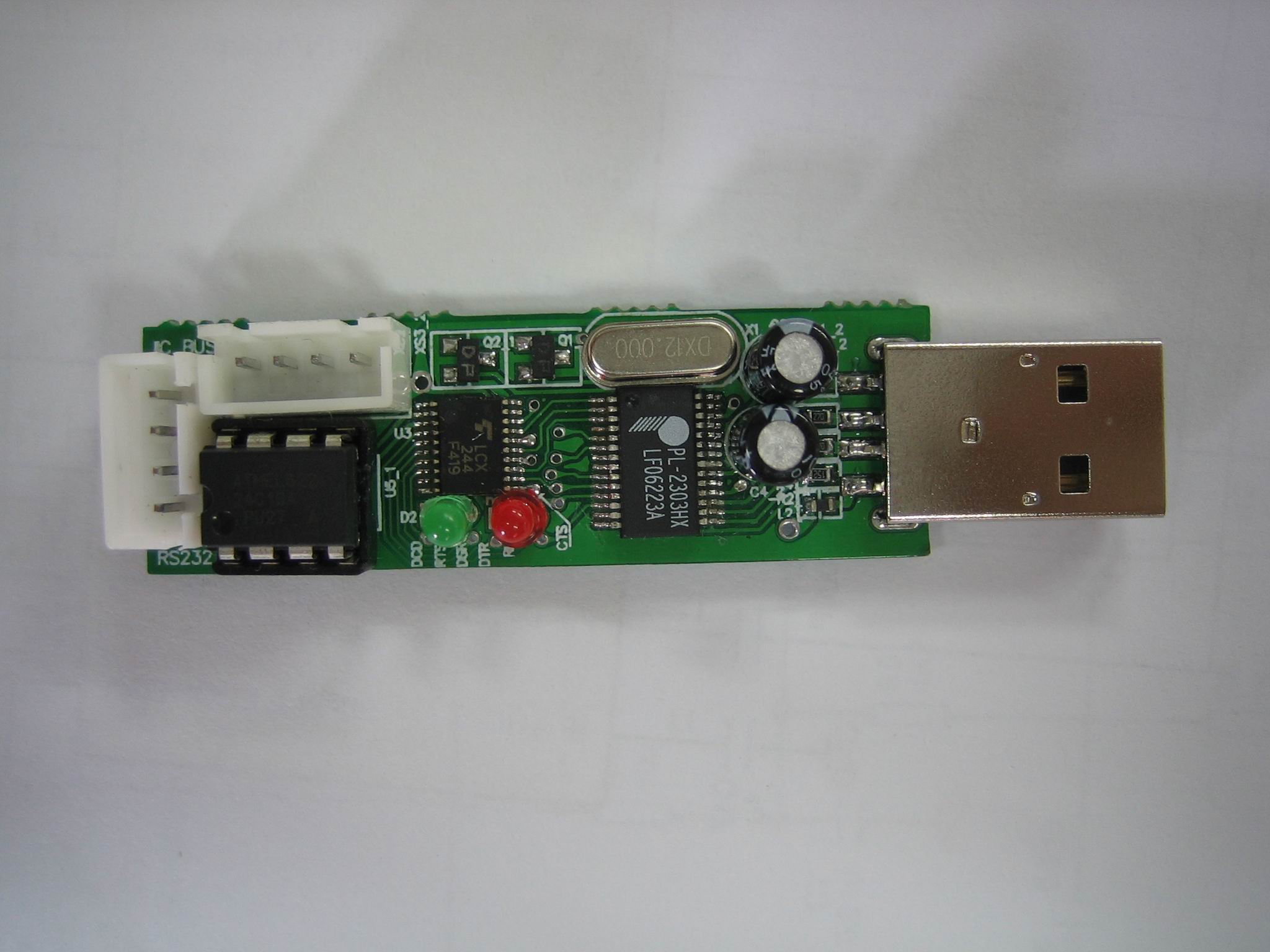

此主题相关图片如下：

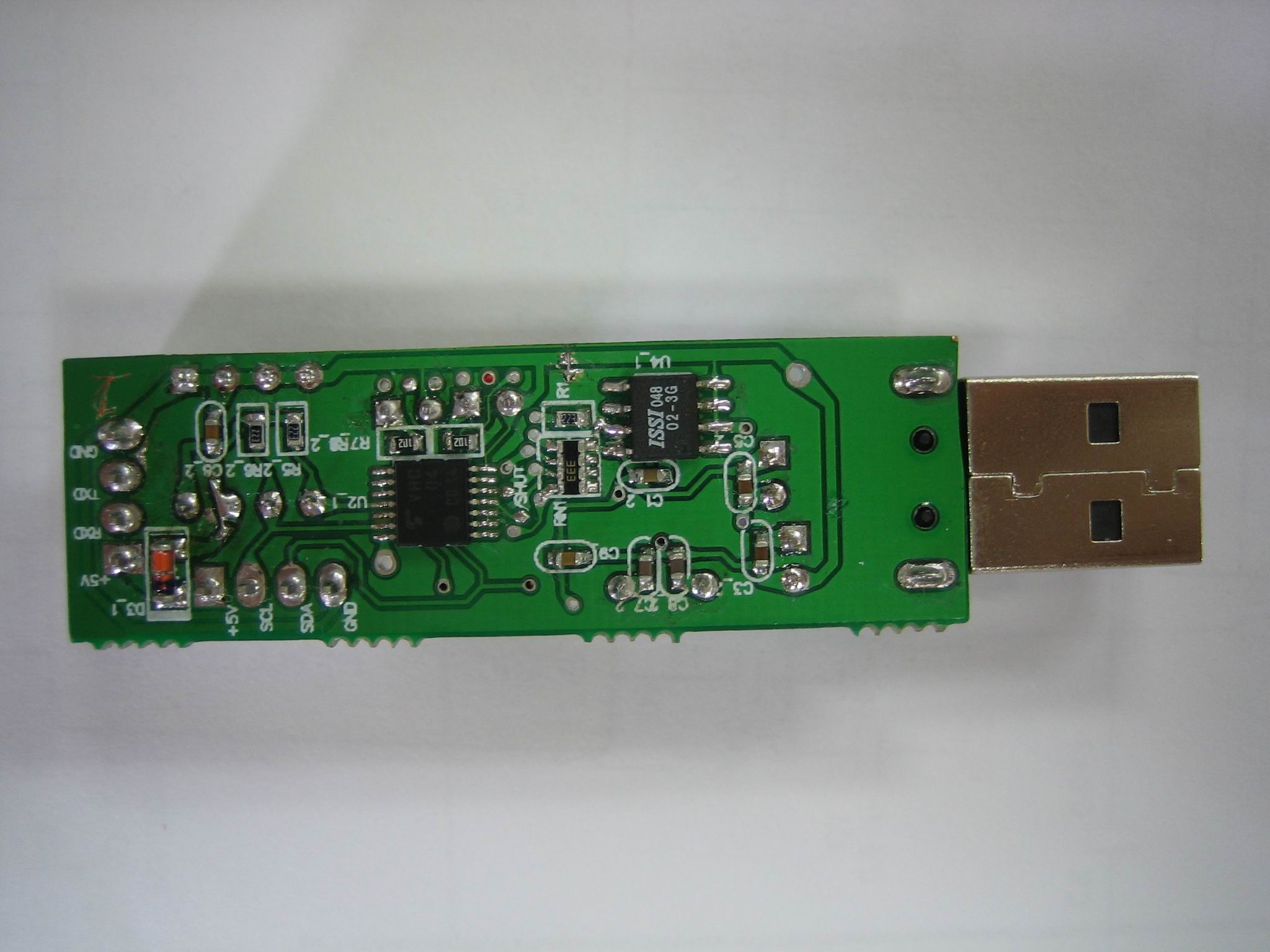

此主题相关图片如下：

点击浏览该文件
