楼 主:rain_cxp 2004年7月24日12:31

 24c256和PCF8563能接到一条I2C总线上吗？
我用的是单片机控制，IO口模拟I2C总线，8563和24C256共用SCL和SDA，24C256的读地址为
0A7，写地址为0A6，和8563的地址不相冲突，可是为什么8563能正常工作，24C256却不能，
如果屏蔽掉对8563的操作，24C256就正常工作了，为什么？


第2楼:潇香客 2004年7月24日16:04

 老兄，你用到SAA1064没有？请问DIP那里能买到？24c256和PCF8563能接到一条I2C总线呀！
老兄，你用到SAA1064没有？请问DIP那里能买到？24c256和PCF8563能接到一条I2C总线呀！我还有好多I2C器件都接到一条总线上。


第3楼:rain_cxp 2004年7月26日09:14

 我没用过SAA1064。请问SCL和SDA的上拉电阻有什么匹配问题吗？


第4楼:baolqkun 2004年7月24日17:21

 应该没问题
我看到过别人这么接的
请
应该没问题
我看到过别人这么接的
请问你单片机用的是什么的？
我用ADUC834接pcf8563
现在有点问题


第5楼:rain_cxp 2004年7月26日09:16

 我用的是77E58。
接8563没什么问题。至少现在看来是这样的。就是24C256还不行，而且奇怪的是前天曾经能读能写，今天什么都没动，一早来了就又不行了，难道是上拉电阻的影响吗？


第6楼:baolqkun 2004年7月26日09:56

 我现在PCF8563和ADUC834都是
我现在PCF8563和ADUC834都是第一次用
I2C也不是很了解
所以
有问题
都不知道是什么问题
找了一堆PCF8563的程序都没有搞定
因为ADUC834和80C51有一点点不同

上拉电阻用10K应该是没有问题的


第7楼:rain_cxp 2004年7月26日10:22

 发到这里吧，大家都能看。有错大家也能找
读：发送STAR
       |
     发送A2
       |
     发送02    (要读的数的首地址，从秒开始读)
       |
     发送A3
       |
     读秒
       |
     读分
       |
     ……
       |
     读年
       |
     STOP


写：发送STAR
       |
     发送A2
       |
     发送02    (要写的数的首地址，从秒开始写)
       |
     写秒
       |
     写分
       |
     ……
       |
     写年
       |
     STOP

对8563的设置：（只用了时钟，其他报警，定时都不用）

    发送STAR
       |
     发送A2
       |
     发送00    (寄存器0地址)
       |
     发送00     (寄存器0数据)
       |
     发送00      (寄存器1数据)
       |
     发送A2
       |
     发送09    (寄存器09地址)
       |
     发送80    (寄存器09数据)
       |
     发送80     (寄存器0A数据)
       |
     发送80      (寄存器0B数据)
       |
     发送80      (寄存器0C数据)
       |
     发送00      (寄存器0D数据)
       |
     发送00      (寄存器0E数据)
       |
     STOP

（注意应答位）

/**--------------------------------------------------------------------------------
 调用方式：void I2CStart(void)
 函数说明：私有函数，I2C专用。开始
 ---------------------------------------------------------------------------------*/
 void I2CStart(void)
{
 EA=0;
 SDA=1; SCL=1;
 _nop_();_nop_();_nop_();_nop_();_nop_();
 SDA=0;
_nop_();_nop_();_nop_();_nop_();_nop_();         //START
 SCL=0;
 }

 /**--------------------------------------------------------------------------------
 调用方式：void I2CStop(void)
 函数说明：私有函数，I2C专用。停止
 ---------------------------------------------------------------------------------*/
 void I2CStop(void)
 {
 SCL=0; SDA=0;
 _nop_();_nop_();_nop_();_nop_(); _nop_();      //INI
SCL=1;
 _nop_();_nop_();_nop_();_nop_();_nop_();
SDA=1;                               //STOP
 EA=1;
 }

 /**--------------------------------------------------------------------------------
 调用方式：bool WaitAck(void)
 函数说明：私有函数，I2C专用，等待从器件接收方的应答
 ---------------------------------------------------------------------------------*/
 bool WaitAck(void)
 {
 uchar errtime=255;       //因故障接收方无ACK，超时值为255。
 SDA=1;
 _nop_();_nop_();_nop_();_nop_();_nop_();
 SCL=1;
 _nop_();_nop_();_nop_();_nop_();_nop_();

 while(SDA)
        {errtime--;
         if (!errtime)
           {I2CStop();
       //    SystemError=0x11;
            return false;}
        }
 SCL=0;
 return true;

 }

 /**--------------------------------------------------------------------------------
 调用方式：void SendAck(void)
 函数说明：私有函数，I2C专用，主器件为接收方，从器件为发送方时，应答信号。
 ---------------------------------------------------------------------------------*/
 void SendAck(void)
 {
 SDA=0;  _nop_();_nop_();_nop_();_nop_();_nop_();
 SCL=1;  _nop_();_nop_();_nop_();_nop_();_nop_();
 SCL=0;
 }

 /**--------------------------------------------------------------------------------
 调用方式：void SendNotAck(void)
 函数说明：私有函数，I2C专用，主器件为接收方，从器件为发送方时，非应
 答信号。 }
 --------------------------------------------------------------------------------*/
 void SendNotAck(void)
 {
 SDA=1;  _nop_();_nop_();_nop_();_nop_();_nop_();
 SCL=1;  _nop_();_nop_();_nop_();_nop_();_nop_();
 SCL=0;
 }

 /**--------------------------------------------------------------------------------
 调用方式：void I2CSend(uchar ch)
 函数说明：私有函数，发送一字节数。I2C专用
 ---------------------------------------------------------------------------------*/
 void I2CSendByte(uchar ch)
 {
 uchar i=8;
 while (i--)
 {
 SCL=0;_nop_();
 SDA=(bit)(ch&0x80); ch  <  <=1;
 _nop_();_nop_();_nop_();_nop_();_nop_();
 SCL=1;
 _nop_();_nop_();_nop_();_nop_();_nop_();
}
 SCL=0;
}

 /**--------------------------------------------------------------------------------
 调用方式：uchar I2CReceive(void)
 函数说明：私有函数，接收一字节数。I2C专用
 ---------------------------------------------------------------------------------*/
 uchar I2CReceiveByte(void)
 {
 uchar i=8;
 uchar ddata=0;
 SDA=1;
 while (i--)
 {
 ddata  <  <=1;
 SCL=0; _nop_();_nop_();_nop_();_nop_();_nop_();
 SCL=1; _nop_();_nop_();_nop_();_nop_();_nop_();
 ddata|=SDA;
 }
 SCL=0;
 return ddata;
 }

 //---------------------------------------------------------------------------
 //PCF8563T驱动程序
 /**--------------------------------------------------------------------------------
 调用方式：void GetPCF8563(ucha rdata *tmbf)
 函数说明：读取时钟芯片PCF8563的时间，一次把时间读取到tmbf中。顺序是：
 0x02:秒/0x03:分/0x04:小时/0x05:日/0x06:星期/0x07:月(世纪)/0x08:年
 ---------------------------------------------------------------------------------*/
 void GetPCF8563(uchar data *tmbf)
 {
 uchar i;
 I2CStart();

 I2CSendByte(0xA2);WaitAck();
 I2CSendByte(0x02);WaitAck();

 I2CStart();
 I2CSendByte(0xA3);WaitAck();

 for(i=0;i  <7;i++)
  {tmbf[i]=I2CReceiveByte();
  if (i!=6) SendAck();//除最后一个字节外，其他都要从MASTER发应答。
  }

 SendNotAck();
 I2CStop();
 }
/**--------------------------------------------------------------------------------
 调用方式void iniPCF8563(void)
 函数说明：初始化时钟
 ---------------------------------------------------------------------------------*/
 void iniPCF8563(void)
{ I2CStart();
 I2CSendByte(0xA2); WaitAck();
 I2CSendByte(0x00); WaitAck();
 I2CSendByte(0x00); WaitAck();
 I2CSendByte(0x01); WaitAck();

 I2CStart();
 I2CSendByte(0xA2); WaitAck();
 I2CSendByte(0x09); WaitAck();

 I2CSendByte(0x80); WaitAck(); //09
 I2CSendByte(0x80); WaitAck();  //0a
 I2CSendByte(0x80); WaitAck(); //0b
 I2CSendByte(0x80); WaitAck();  //0c
 I2CSendByte(0x00); WaitAck(); //0d
 I2CSendByte(0x00); WaitAck();  //0e

 I2CStop();
 delay(1);
}

 /**--------------------------------------------------------------------------------
 调用方式：void SetPCF8563(ucha datr *tmbf)
 函数说明：设置时钟。tmbf是要写入的时间(BCD格式)。0x07中D7高为19，低为20；
 0x02:秒/0x03:分/0x04:小时/0x05:日/0x06:星期/0x07:月(世纪)/0x08:年
 ---------------------------------------------------------------------------------*/
 void SetPCF8563(uchar *tmbf)
 {uchar i;
 I2CStart();
 I2CSendByte(0xA2); WaitAck();
 I2CSendByte(0x02); WaitAck();

 for(i=0;i  <7;i++)
  {I2CSendByte(tmbf[i]); WaitAck();}

 I2CStop();
 }


第8楼:rain_cxp 2004年7月26日09:56

 用过这两种芯片的人应该很多啊，大家帮帮忙嘛


第9楼:baolqkun 2004年7月26日11:16

 你用这个读写有问题没有？
你的PCF8
你用这个读写有问题没有？
你的PCF8563接了电容没有？


第10楼:rain_cxp 2004年7月26日11:46

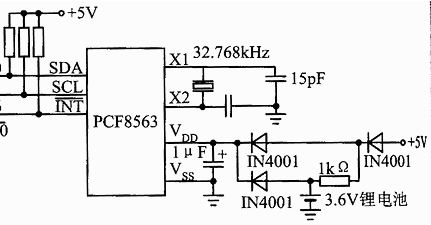

 没有问题，接线图给你看看

此主题相关图片如下：


第11楼:baolqkun 2004年7月26日13:01

 这个图片我看到过
我不知道我没接15P
这个图片我看到过
我不知道我没接15PF电容
会不会对。
W77E58和80C51差不多吧
我现在用的ADUC834和80C51有一点不同


第12楼:rain_cxp 2004年7月27日11:54

 电容不接晶振不会正常工作的。
77E58和80C51差不多，就是功能稍微强点，速度快点而已


第13楼:rain_cxp 2004年7月27日11:55

 我的24C256和8563同时接上还是不行！救命啊！


第14楼:rain_cxp 2004年7月27日13:10

 确实应该先发读（写）地址再发内部地址，然
确实应该先发读（写）地址再发内部地址，然后是数据。少了内部地址我也不知道是不是默认为0X00


第15楼:baolqkun 2004年7月27日14:03

 你能上QQ不？
我的号码3972142
你能上QQ不？
我的号码397214227
MSN: baokun97@hotmail.com


第16楼:baolqkun 2004年7月27日13:25

 24C56和pcf8563应该是可以接到
24C56和pcf8563应该是可以接到一起的，
但是内部编程我就不知道了
是我们另外一个同事做的


第17楼:荒原野草 2004年7月27日14:18

 肯定没有问题.我曾经将两者并在一起用过，很好的。


第18楼:rain_cxp 2004年7月27日15:44

 能否借鉴一下？或者请你指点，应该注意些什么？为什么我的接到一起就不行了？


第19楼:guest 2004年7月29日08:10

 注意速度
注意速度


第20楼:seribus 2004年7月30日13:03

 我觉得程序出错的可能性要大一些。以前我两
我觉得程序出错的可能性要大一些。以前我两个器件用同一个IIC总线时也是程序的BUG问题。可能的话用示波器好好看看，每次通信是否正常，总线是否释放
