楼 主:hunhun1234 2004年7月16日10:48

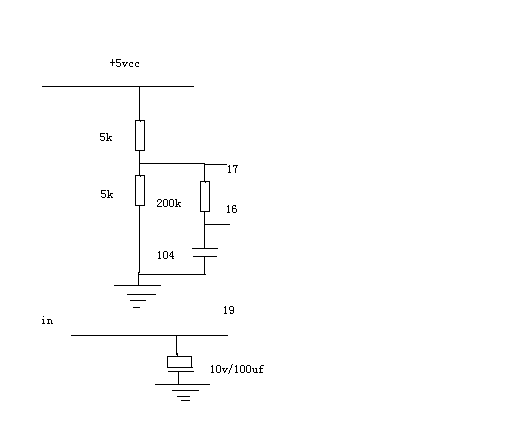

 764 使用内部比较器AD转换采样原理图如下,请看文件

此主题相关图片如下：

 我用了PHILIP 51LPC 系列单片机应用和设计中的使用比较器AD转换,按照原理来做的,但是比较器就是没有工作一样,采样不到数据.请看
ADSCAN:
 CLR TR0
 SETB RS1
 MOV TH0,#0f7H ;预置定时器初值
 MOV TL0,#0
 MOV PT0AD,#30H ;禁止CIN1A CIN2A 和CMPREF 上的数字输入功能
 ANL P0M2,#0CFH ;禁止CIN1A CIN2A和CMPREF 上的数字输出功能
 ORL P0M1,#30H
 MOV CMP2,#00H
 MOV CMP1,#20H ;开启比较器1 并进行如下设置

 SETB TR0
Keyscan0:
 JBC TF0,Keyscan1 ;充电时间过长定时器溢出则退出
 MOV A,CMP1 ;比较器翻转测试
 JB ACC.1,Keyscan0 ;充电时间未到则继续
Keyscan1:CLR TR0 ;冻结定时器
 MOV R3,TL0 ;读取充电时间间隔的单字节
 MOV A,TH0
 ADD A,#3 ;计算充电时间间隔的高字节
 MOV R2,A
  ANL PT0AD,#0DFH ;将CMPREF设置成为数字端口状态
 ORL P0M2,#20H; 将CMPREF设置成为开漏端口
 CLR RC ;将CMPREF置低电平进行放电

 CLR   RS1
ADOUT: RETI ;定时中断结束
 望指点.
此主题相关图片如下：
