NRF905 RF903 CC1100 CC2500 CC1020 NRF2401 NRF24L01 无线数模块[原创]==================================================================================================
NRF905 RF903 CC1100 CC2500 CC1020 NRF2401 NRF24L01 无线数传芯片/模块性能汇总及应用指南
你好,我们是无线制造供应商，欢迎交流 公司主
联系方式：
QQ:35625400 MSN:ll88mm88@hotmail.com
PHONE:13704018223
NRF905 RF903 CC1100 CC2500 CC1020 NRF2401a NRF24L01 等主流无线数据传输芯片、模块介绍及应用指南
无线ARM平台，大家看看
文档连接：
无线手持机方案介绍,解决开模具高费用难题，你也可以做大哥大
=================================================================================================
CC1020基本特性
工作电压：3.3V~3.6V, 推荐3.3V,直线通信距离600米左右
(1) 频率范围为402 MHz -470MHz工作
(2) 高灵敏度（对12.5kHz信道可达-118dBm）
(3) 可编程输出功率，最大10dBm
(4) 低电流消耗（RX:19.9mA）
(5) 低压供电（2.3V到3.6V）
(6) 数据率最高可以达到153.6Kbaud
(7) SPI接口配置内部寄存器
(9) 标准 DIP 间距接口，便于嵌入式应用
CC1020开发文档（室外视距600米左右）
================================================================================================
RF903基本特性：
(1) 433Mhz 开放ISM 频段免许可证使用
(2) 最高工作速率50kbps，高效GFSK调制，抗干扰能力强，特别适合工业控制场合
(3) 125 频道，满足多点通信和跳频通信需要
(4) 内置硬件CRC 检错和点对多点通信地址控制
(5) 低功耗3-3.6V 工作，待机模式下状态仅为2.5uA
(6) 收发模式切换时间 < 650us
(7) 模块可软件设地址，只有收到本机地址时才会输出数据（提供中断指示)，可直接接各种单片机使用，软件编程非常方便
(8) TX Mode: 在+10dBm情况下，电流为40mA; RX Mode: 14mA
(9) 标准DIP间距接口，7X2pin, 硬件管脚兼容RF905SE,无需修改底板，只需要升级软件即可
(10)RFModule-Quick-DEV 快速开发系统，含开发板
(11)增加了电源切断模式，可以实现硬件冷启动功能！
(12)SPI接口—功能强大、编程简单，与RF905SE编程接口类似。
(13） 增加了RSSI功能，通过SPI接口可以获取当前接收到的信号强度(0-255)，可以供当前设备做出决策，比如低于某个数值50可以报警，提示用户当前信号质量比较低等。
RF903开发文档：(室外视距400米左右）
NRF905基本特性：
=================================================================================
工作电压：1.9-3.6V
调制方式： GFSK
接收灵敏度：-100dBm
最大发射功率: 10mW (+10dBm)
最大传输数率：50kbps
瞬间最大工作电流: <30mA
工作频率：（422.4-473.5MHZ）
=================================================================================
接收发送功能合一，收发完成中断标志
433/868/915工作频段，433MHZ开放ISM频段可免许使用
最高发射速率50KBPS，10dbm发射功率条件下，配置外置鞭状天线有效通信距离在300米左右。
室内通信良好通信效果，4层之间可实现有效通信，抗干扰性能强，很强的扰障碍穿透性能。
单次最多可发送接收32字节，并可软件设置发送/接收缓冲区大小2/4/8/16/32字节
170个频道，可实现多点网络通讯，结合TDMA-CDMA-FDMA原理，实现无线网络通讯。
内置硬件8/16位CRC校验，数据传输可*稳定，降低系统开发难度，。
1.9-3.6V工作，低功耗，待机模式仅2.5uA.
内置SPI接口，最高SPI时钟可大10M，也可通过I/O口模拟SPI实现。
NRF905模块应用领域：
车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、
无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、
生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信等。
===================================================================================
微功率（10mW-10dbm）NRF905模块开发文档： （室外视距200米左右）
中功率（100mW-20dbm）NRF905模块开发文档： （室外视距500米左右）
中功率（500mW-27dbm）NRF905模块开发文档： （室外视距1000米左右）
大功率（1000mW-30dbm）NRF905模块开发文档： （室外视距1500米左右）
大功率（2000mW-33dbm）NRF905模块开发文档： （室外视距2000米左右）
CC1100/CC1101基本特性：
===================================================================================
工作电压：1.9-3.6V
接收灵敏度：在1200波特率下-110dBm
最大发射功率: 10mW (+10dBm)
最大传输数率：500kbps
瞬间最大工作电流: <30mA
工作频率：（402-470MHZ）
无线唤醒功能: 可以无线唤醒低功耗睡眠状态的设备
===================================================================================
315/433/868/915MHZ的ISM 和SRD频段
最高工作速率500kbps，支持2-FSK、GFSK和MSK调制方式
高灵敏度（1.2kbps下-110dDm）
内置硬件CRC 检错和点对多点通信地址控制
较低的电流消耗（RX中，15.6mA，2.4kbps,433MHz）
可编程控制的输出功率，对所有的支持频率可达+10dBm
支持低功率电磁波激活（无线唤醒）功能
（CCA），即载波侦听系统
快速频率变动合成器带来的合适的频率跳跃系统
模块可软件设地址，软件编程非常方便
单独的64字节RX和TX数据FIFO缓冲区
===================================================================================
应用领域：适用于极低功率UHF无线收发器，315/433/868和915MHz ISM/SRD波段系统，
AMR-自动仪表读数，电子消费产品，远程遥控控制，低功率遥感勘测，住宅和建筑自动控制，无线
警报和安全系统，工业监测和控制，无线传感器网络,无线唤醒功能，低功耗手持终端产品。
====================================================================================
微功率（10mW）CC1100模块开发文档： （室外视距300米左右）
中功率（100mW）CC1100模块开发文档： （室外视距600米左右）
NRF24L01基本特性：
===================================================================================
工作电压：1.9-3.6V
调制方式： GFSK
最大发射功率: 1mW (0dBm)
最大传输数率：2Mkbps
瞬间最大工作电流: <15mA
工作频率：（2.400-2.524GHZ）
==================================================================================
2Mbit/s速率下接收时的峰值电流12.5mA
2Mbit/s速率下@0dBm输出时的峰值电流11mA
掉电模式下的功耗400nA
待机模式下的功耗32uA
130us 的快速切换和唤醒时间
具有片内稳压器oltage regulators
可在1.9 to 3.6V低电压工作
MultiCeiverMT硬件提供同时6个接收机的功能,2Mbit/s 使得高质量的VoIP 成为可能
业界领先的低功耗nRF24L01特别适合采用钮扣电池供电的2.4G应用，整个解决方案包括链路层和
MultiCeiver功能提供了比现有的 nRF24XX 更多的功能和更低的电源消耗,与目前的蓝牙技术相比
在提供更高速率的同时，而只需花更小的功耗。
===================================================================================
NRF24L01模块开发文档：（室外视距60米左右）
NRF2401A基本特性：
===================================================================================
工作电压：1.9-3.6V
调制方式： GFSK
最大发射功率: 1mW (0dBm)
最大传输数率：1Mkbps
瞬间最大工作电流: <15mA
工作频率：（2.400-2.524GHZ）
===================================================================================
2.4Ghz 全球开放ISM 频段免许可证使用；
最高工作速率1Mbps，高效GFSK调制，抗干扰能力强，适合工业控制场合；
125 频道，满足多点网络通信需要；
内置硬件8/16位CRC校验和点对多点通信地址控制，结合TDMA-CDMA-FDMA原理，可实现无线网络通讯；
低功耗1.9 - 3.6V 工作，待机模式下状态仅为1uA ；
模块可软件设地址，只有收到本机地址时才会输出数据（提供中断指示），可直接接各种单片机使用，软件编程非常方便；
收发完成中断标志，每次最多可发28字节；
内置专门稳压电路，使用各种电源包括DC/DC 开关电源均有很好的通信效果；
CLK，DATA，DR三线接口，软件编简单。
双通道数据接收，内置环行天线，开阔无干扰条件通信距离在100米左右。
======================================================================================
NRF2401模块开发文档：（室外视距60米左右）
=====================================================================================
系列无线USB模块开发文档
NRF1100USB开发文档：
NRF905USB开发文档：
NRF2401USB开发文档：
NRF24L01USB开发文档：
RF903USB开发文档：
=====================================================================================
1,NewMsg-JASK1000说明(基于MSC51-AT89S52)
蓝色底板，适用于RF905 RF903 RF1100 RF24L01 RF24L01 等无线模块二次开发
标配清单：
底板 2块
串口线 1根（用于和PC通信）
并口下载线 1个（标有JASK1000-方形外壳内是红色电路板）
JASK1000光盘 1张
模块 2片（结合实际需要选配）
=====================================================================================================================================================
2,新版NewMsg-JASK2000说明(基于MSC51-STC89C52) （和JASK1000的区别在于增加了大功率模块接口，增加红外功能，以及USB下载功能）
红色底板，适合于nRF905 RF903 CC1100 NRF24L01 NRF24L01A 以及远距离 RF30F RFC30A RF1100A RF33A等无线模块二次开发
标配清单：
底板 2块
USB下载线 1根（标有JASK2000，黑色USB外壳-5芯线，USB线可以当下载线，还可以做串口线，还可以当电源线，一举三得）
JASK2000光盘 1张（含入门视频，教程配套开发工具及案例程序）
电池盒 2个（便于手持测试）
模块 2片（结合实际需要选配）
=====================================================================================================================================================
3,新版NewMsg-JASK2001说明(基于AVR-ATMEGA16)
绿色底板，适合于nRF905 RF903 CC1100 NRF24L01 NRF24L01A CC1020以及远距离 RF30F RFC30A RF1100A RF33A等无线模块二次开发
标配清单：
底板 2个
串口线 1根（用于和PC通信）
USB下载线 1根（标有JASK2001，黑色USB外壳-10芯线，不需要外部电源也可以下载）
JASK2001光盘 1张（含入门视频，教程配套开发工具及案例程序）
电池盒 2个（便于手持测试）
模块 2片（结合实际需要选配）
=====================================================================================================================================================
4,新版NewMsg-JASK3000说明(基于MSP430-MSP430F149)
黄色底板，适合于nRF905 RF903 CC1100 NRF24L01 NRF24L01A CC1020以及远距离 RF30F RFC30A RF1100A RF33A等无线模块二次开发
标配清单：
底板 2个
1602LCD 1片
串口线 1根（用于和PC通信）
并口JTAG下载线 1根（标有JASK3000-方形外壳内是蓝色电路板）
JASK3000光盘 1张（含入门视频，教程配套开发工具及案例程序）
电池盒 2个（便于手持测试）
模块 2片（结合实际需要选配）
=====================================================================================================================================================

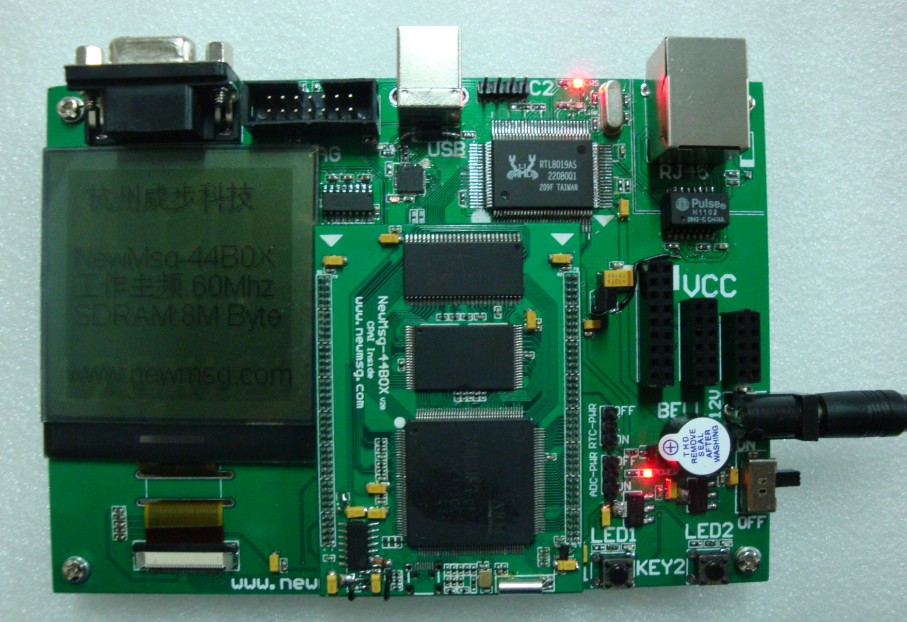

5,新版NewMsg-44B0X说明(基于ARM7-S3C44B0X)
黄色底板:适合于nRF905 RF903 CC1100 NRF24L01 NRF24L01A CC1020以及远距离 RF30F RFC30A RF1100A RF33A等无线模块二次开发
标配清单：
底板 1个
核心板 1个（4层板工艺）
128*128 LCD 1片（4级灰度）
串口线 1根（用于和PC通信）
JTAG下载线 1根（用于调试）
NewMsg-44B0X光盘 1张（含入门视频，教程配套开发工具及案例程序）
网线 1根
开关电源 1个（供电）
无线USB模块+无线模块 各1片（结合实际需要选配）
=====================================================================================================================================================
无线评估套件：
NewMsg-JASK2000（基于MSC51-STC89C52）
开发文档：
NewMsg-JASK2001（基于AVR-ATMEGA16）
开发文档：
NewMsg-JASK3000（基于MSP430-MSP430F149）
开发文档：
NewMsg-S3C44B0X （基于ARM7-S3C44B0X）
开发文档：
=====================================================================================================================================================
无线评估套件基本特点：
提供PC和单片机无线数据通信，单片机和单片机无线数据通信参考案例
1.完整的无线评估平台，不再需要添加额外设备就就可以进行二次开发
2.提供评估板使用视频，零起点快速入门
3.案例丰富，紧扣实际应用，其中无线温度监控案例源自药房温度监控项目
4.支持NewMsg多种无线模块开发，一套多用，节约成本。
5.配套USB-ISP程序下载线
6.附赠电池盒便于手持测试
7.可以快速评估测试各无线模块性能，让项目加速度
*********************************************************************
系统板配套开发应用实例：
通过开发板检测无线模块的好坏和通讯距离；
*********************************************************************
无线双向通信应用设计(半双工无线通信)
无线232通信应用设计(替代传统485有线传输)
无线比赛计分牌应用设计(突破传统布线麻烦)
无线温度传感器及PC监控应用设计(无线温度超限报警及监控)
无线PC控制台应用设计(通过电脑操作界面来无线监控-控制设备工作)
无线AD传感（无线传感器数据采集）
=====================================================================================================================================================
套件的价值和卖点：可以至少节约用户2周到1个月开发时间，少走弯路。产品设计提前一天完成会比延迟一天完成节约很多无形成本
=====================================================================================================================================================
短距离无线通信技术的典型应用领域
(1)检测监控类：车辆管理系统、遥控引爆、工业遥控、无线鼠标键盘、遥测、航模控制器、无线抄表、门禁系统、安全防火系统；
(2)数据采集类：无线工业数据采集，无线232/485/422数据通信；
(3)RFID：无线标签、身份识别、非接触RF智能卡
(4)无线传感器：温度、压力等传感器信号无线采集、机器人控制
(5)无线网络：无线局域网络，无线星形网络，无线拓扑网络
(6)无线语音：无线音频播放，无线语音通信、小区传呼。
一切皆有可能，只有想不到，没有做不到，善于将无线技术和身边的应用结合，会有不同凡响的效果。
=====================================================================================================================================================
NewMsg为什么会推出各系列无线快速开发评估套件？
NewMsg成立于2005年1月1日，公司拥有由博士、硕士为主要骨干的高技术团队，一直专注于高功率无线数字通信领域的模块开发。
主要产品有基于315MHz、433MHz、868MHz、915MHz、2.4GHz的无线数字通信模块/无线模块/无线通信模块/无线收发模块/无线数据传输模块，
产品广泛应用于工业控制、安防领域、有源RFID系统、无源超高频读写器系统。再不断追求完美和创新的几年中，我们遇到了成千上万的用户，
同时也遇到了各种各样的典型应用，在和众多用户交流和探讨过程中，我们体会到了短距离无线通信技术朝气，诚然无线通信产品便捷等优点很显著，
但无线的缺点也在于受环境影响比较大，不同的环境，很有可能通信范围和通信效果却不一样，同时在应用我们的无线数据传输模块时也需要一定的
嵌入式开发经验，如何让我们的用户能快速掌握我们产品的特性，并能快速进行二次开发是我们NewMsg一直追求的目标，从实际出发，从我们自身角度上
需要对无线做性能评估，于是我们推出这一系列无线评估实验板，让大家无线应用开发加速度，让每个用户少走弯路，获得真正的实惠。我们也将陆续整理
和提供无线组网评估套件，无线网络，一切皆有可能。
=====================================================================================================================================================
无线快速开发评估套件的价值所在
时间上 短产品开发时间，建立您对RF产品开发的信心。
功能上 对多种产品和应用提供方便快捷的验证，实现了平台式的验证和应用。
风险上 近实用的评估板，稳定可靠的性能，可以方便的进行验证与改进，零风险。
费用上 几百元的投入却能让无线开发进度至少加速2周，而万用板飞线极不稳定，容易因焊接不稳定而直接影响调试结果，这一点在我们的用户中曾经不少用户遇到过的
技术上 技术资料全，典型案例可以协助大家上手快，源代码可以使您快速进入无线设计领域。
扩展上 所有IO任你扩展，并有万用板区域
此主题相关图片如下：
低功耗[转帖][原创]UTC1212最新一代无线模块 低功耗、远距离
UTC1212模块是高度集成超低功耗半双工微功率无线数据传输模块，片上集成嵌入低功耗STM8，采用最新一代高性能射频芯片SX1212。其中SX1212创新的采用高效的循环交织纠检错编码,使抗干扰和灵敏度都大大提高，模块提供了多个频道的选择，可在线修改串口速率，发射功率，射频速率等各种参数,二次开发简单方便,当然也可以通过MCU来设置常规参数,模块电压范围为2.1-3.6V，适合电池供电,和手持设备应用开发，在接收状态仅仅消耗5.5mA，有四种工作模式。在1SEC周期轮询唤醒省电模式(Polling mode)下，接收仅仅消耗不到20uA，理论上一节3.6V/3.6A时的锂亚电池可工作10年以上
基本工作原理：
模块平时处于接收状态，一旦收到数据，就把收到的数据通过UART输出，这时你可以用单片机来个中断接收函数啊，把数据读取存储，
发送数据的时候把要发的数据通过UART送给模块，他就自动发送，发送完毕，自动切换到接收模式
功能特点
(1) 3.3V电压下，最大有效发射功率10dbm（约合10mw）；
(2) 工作频率390-470MHz可设置，适合多节点的跳频通信；
(3) UART/TTL串行接口（只需连接TXD RXD GND VCC就收发通信）支持
(4) 1200/2400/4800/9600/19200/38400/57600bps波特率； A
(5) 低功耗，休眠状态仅为1.5uA，可满足低功耗设备的要求；
(6) 通信速率、发射功率可软件设置（免费提供上位机配置软件）；
(7) FSK调制，采用高效纠错编码,抗干扰能力强，接收灵敏度高；
(8) 数据缓冲，支持一次收发数据包长达高达256字节；
(9) 模块采用DIP-2.54mm间距接口，即插即用，便于嵌入式应用；
配我们公司的8.5cm（2.5dbi增益）棒状天线,实测500米以内稳定传输，700米仍有信号，如配更高增益（一般5dbi以上，但体积大）天线可达1000米以上，而普通NRF905、CC1101的通信距离在200米左右，而且接收电流都在20mA 左右！
短距离无线通信简介视频:
UTC1212无线模块功能简介视频:
UTC1212无线模块通信演示视频：
UTC1212参数设置演视频：
行业应用
物流跟踪、仓库巡检、电子标签等
替代232、485进行无线数据通信
工业仪器仪表无线数据采集和控制
AMR（水、电、煤气）三表自动抄表
住宅与建筑物（智能家居）控制
机器人控制、电子消费类产品无线遥控
生物信号采集、水文气象监控、无线传感器网络
