楼 主:YFCXW 2004年6月25日23:45

 求助：请指点这是什么芯片？？

此主题相关图片如下：


第2楼:Kuang-chingTsui 2004年6月26日08:14

 初步判断:
它不是任何一款MCU,可能是Zilog公司的Z64180或Hitachi公司的HD64180系列产品(两者硬件软件兼容). 几点提示:
1. 它的RESET是 pin7
2. Vcc pin32/ GND pin33和pin1
3. 晶体为 pin2/pin3
4. pin45/46和 pin48/49分别为两个异步串行口,很容易接成RS232和RS485(你图上的SN75176是典型的RS485接口芯片.


第3楼:YFCXW 2004年6月27日21:10

 信息

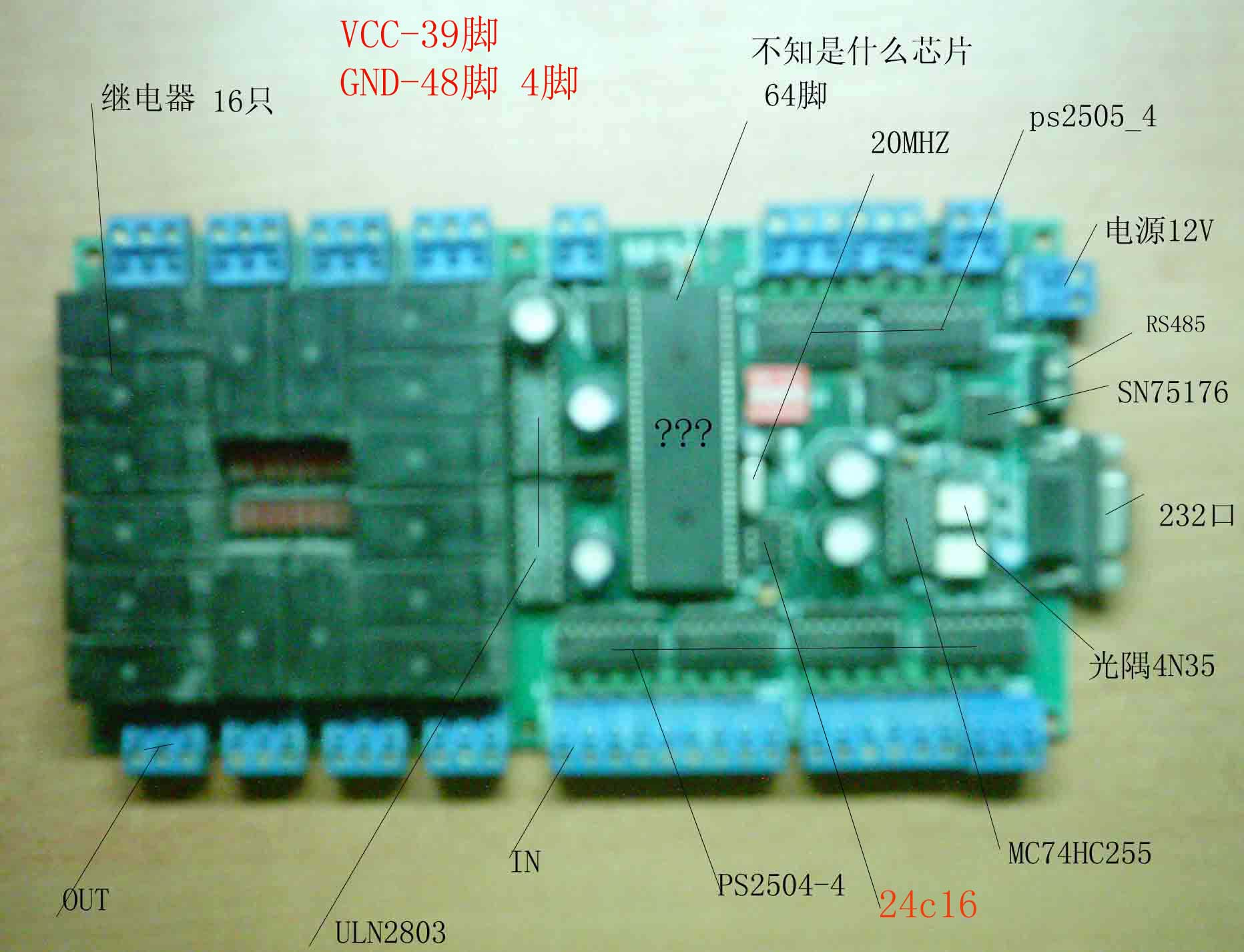

此主题相关图片如下：

多谢  Kuang-chingTsui
     你的判断好象有一点不对，图中有点新信息，希望你用。


第4楼:Kuang-chingTsui 2004年6月27日21:39

 24c16:
24c16，IIC BUS的EEPROM存储器，任何MPU都可以软件模拟的。我提供的那些引脚信息可以参考吗？


第5楼:yfcxw 2004年6月27日22:40

 你提供的那些引脚信息对不上啊！


你提供的那些引脚信息对不上啊！

     芯片上有  TRI   T40   等字样
