请教关于电源电路[yuji81]

楼主:yuji81 2004年6月11日22:30

请教关于电源电路

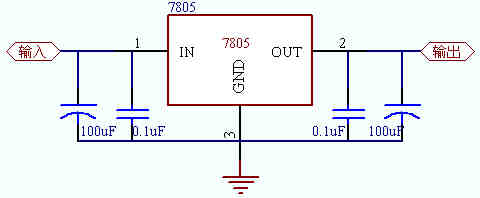

此主题相关图片如下：

请教，在这个电源电路中，0.1uF和100uF各起什么作用？？放在7805的输入和输出口，作用有何不同？

第2楼:guest 2004年6月12日00:30

re:
0.1uf电容的目的是降低高频内阻，因为大的电解电容一般采用卷绕工艺制造，所以等效电感较大，小电容可以提供一个小内阻的高频通道，降低电源全频带内阻。100uf主要起电源滤波
