楼 主:ilcy 2004年6月6日23:24

 [求助]单片机抗干扰问题
小弟第一次独立做一个小系统：用单片机控制可控硅驱动电磁阀，目前电路已经完成，功能也实现了。但是有几个问题，请各位前辈赐教。
1 我的可控硅是当单片机io低时导通的，在上电单片机重启时，io有一个很短的低电平时间，也就是说在上电时有个导通问题。该怎么办？
2 对于第1个问题，我是考虑用一个时间继电器，让可控硅上的电比系统的重启有个延时。但是引出了第2个问题：当时间继电器导通，也就是说当交流电加在可控硅上时，单片机的输出控制部分（p0通过573控制moc3041光隔）会变乱，有时候甚至系统都根本不能正常运行了。应该怎么解决？
    按理说，我在交流电与控制输出之间加了光电隔离（moc3041），可控硅加电不会影响单片机的呀，单片机的+5V电源是由通过了滤波的线性电源提供的，而且单片机有电源监控芯片，要是系统电源波动，应该是会重启的吧？难道会是磁的影响？这个我可真没考虑：（


第2楼:smithli1210 2004年6月7日09:01

 建议
1：你的第一问题的确存在，除了用时间继电器解决以外，还可以做一些延时电路。
2：如果认为是你的电源有问题，你可以换个开关电源试一下。另外注意你的可控硅电路中是否有合适的阻容吸收，你的其他感性负载是否也有相应的阻容吸收电路


第3楼:ilcy 2004年6月7日18:24

 谢谢smithli1210.再请教一下延
谢谢smithli1210.再请教一下延时电路该怎么做呢


第4楼:ilcy 2004年6月7日19:31

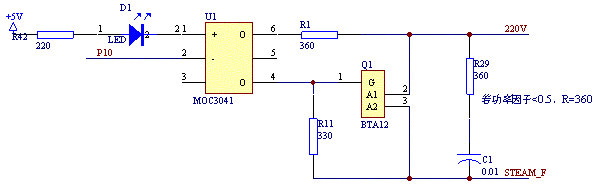

 附原理图，高手帮忙看一下

此主题相关图片如下：

系统中总共有10路输出，用到其中的8路，2路备用，现贴出其中一路。请大家指点。如果不用时间继电器其实也可以，只要能让moc3041的1脚的高电平在单片机复位之后再过来就可以了。请问这个如何实现呢？以前没做过，请说明得稍微详细点。


第5楼:guest 2004年6月9日13:40

 一个简单的RC电路就行了!
一个简单的RC电路就行了!
