史上最低价促销ARM ARM9 S3C2440开发板-SKY2440V5.0 598元天嵌科技致力于高科技产业发展提供技术与服务，为广大客户提供嵌入式技术软硬件开发工具与解决方案，致力于ARM内核系列CPU的开发和应用，提供低功耗、高性价比的嵌入式产品，提供针对性强、量身定制的客户化设计；
无论是新设计还是对现有产品的改型设计，我们都会为您提供高品质的开发服务。
专业提供ARM开发板，ARM9开发板，S3C2410, S3C2440开发板，SKY2440 开发板。
质优价廉，完善的售后服务！
SKY2440开发板基于三星公司S3C2440的公版电路,经过适当的裁剪、
优化设计而来.S3C2440是三星公司推出的一款功能强大,功耗极低的ARM9嵌入式CPU,
应用范围非常广泛. SKY2440开发板,凭借良好的产品品质和我们完善的售后服务,
自推出就收到了良好的市场反应, 并得到了台湾一线电子大厂的肯定,实现批量生产, 批量采购.
现在我们的客户已包括各大中型高科技公司, 高校等, 远销台湾, 香港,马来西亚, 北美等市场.
目前为止, 基于SKY2440开发板的二次开发已经广泛应用于车载手持、GIS平台、Data Servers、VOIP、
网络终端、工业控制、检测设备、仪器仪表、智能终端、医疗器械、安全监控等产品嵌入式高端应用产
高性价比的三星S3C2440开发板，SKY2440开发板
SKY2440开发板套装采用核心板加底板的形式，配套全新三星原装3.5寸带触摸液晶屏，型号 LTV350QV-FOE
更详细的产品介绍与图片资料请联系我们：
地址：广东省佛山市南海区黄岐嘉乐花园乐怡阁2T-801
电话: 0757-88399796 传真 : 0757-88399796
QQ: 910865723 804747757 738879104
网站:
ARM开发论坛
市场参考价格: 1200RMB/套(核心板+底板的+全新三星原装3.5寸带触摸液晶屏)
450RMB/个（核心板）
750RMB/个（底板）
我们为此开发板编写了近400页的完整开发文档（国内最完善的），配套光盘包含了开发板的原理图，各种驱动源码和测试程序的源码。
我们的论坛正在完善同我们开发板相配套的开发教程，同时会不定期的发布新的开发板的教程，供广大的ARM开发者，爱好者参考学习。
点击此下载sky2440开发板的开发文档。
sky2440开发板得到了台湾一线电子大厂的肯定，远销台湾，香港，北美等市场，
sky2440开发板可广泛应用于开发车载手持、GIS平台、Data Servers, VOIP ,工业控制、检测设备、仪器仪表、
智能终端、医疗器械、安全监控等产品嵌入式高端应用产品，
同时也是希望了解、学习和掌握嵌入式技术的广大科研人员和大专院校学生的最好的学习，开发平台。
核心板: SKY2440 V1.0
插针式核心板, 采用六层军工布线设计, 名厂PCB板, 沉金工艺, 具备了较好的电气连接能力,
以及较强的抗震性能, 比四层板更加稳定高效。
CPU： 采用三星公司的ARM9芯片的S3C2440AL作为CPU，
最高频率可达533MHz
（S3C2440AL基于无铅工艺，S3C2440A有铅）
SDRAM: 现代64MB的SDRAM芯片，频率可达133MHz
FLASH: 64MB Nand Flash+ 2MB Nor Flash 双Flash启动, 板载启动选择跳线, 提供安全高效的启动方案。
电源: 专业芯片提供1.25V给核心板, 杜绝CPU发热发烫的问题, 保障产品稳定高效运行。
Bootloader: 采用功能强大的U-BOOT, 首创U-boot支持一键USB更新系统,
操作系统: Linux2.6 内核, WincCe 5.0
核心板提供多达160脚的扩展接口, 采用2.0间距, 方便客户二次开发时购买底板用接口。
目前该产品已进行批量生产, 具有稳定的性能和较好的口碑。
核心板尺寸: 66.5mm×50mm
底板: SKY2440B V5.0.
双3.3V电源供电, 保障系统稳定运行
串口： 两个个五线异步串行口, 波特率最高115200bps
另外可通过扩展板扩展出三串口, Wince和linux下均提供三串口源码。
网络接口：板载100M 网络接口, DM9000网卡, 带联接和传输指示灯；
USB接口：两个USB1. 1 HOST接口；
一个USB1. 1 Device接口与USB1. 1 HOST接口复用。
SD/MMC接口：一个SD卡接口, 可接1GB SD卡；
IDE接口： 板载44pinIDE接口可直接挂接硬盘, 采用DMA传输模式；
音频接口：采用IIS接口芯片UDA1341, 一路立体声音频输出接口可接耳机或音箱; 可录音。
LCD和触摸屏接口：板上集成了4线电阻式触摸屏接口的相关电路；
分别有40pin 和50pin LCD接口引出了LCD控制器的全部信号；
支持黑白、4级灰度、16级灰度、256色、4096色STN液晶屏, 屏幕分辨率可达到1024*768像素；
板上引出12V, 5V电源输出接口, 可为大尺寸TFT液晶屏的12V, 5V CCFL背光模块供电；
可支持接7寸，10寸液晶屏；
时钟源： 内部实时时钟（带有后备锂电池）；
调试及下载接口： 一个JTAG接口，支持ADS1.2等调试；
复位电路： 一个复位按键, 并采用专用复位芯片进行复位，稳定可靠；
电源接口： 12V电源供电, 带电源开关指示灯；
AD功能 ： 两个可调电阻接到ADC引脚上用来验证模数转换；
IIC功能： 提供Atmel24C02芯片验证IIC功能
PWM功能 ： 板载测试PWM功能的蜂鸣器；
Camera接口：板载摄像头接口，可接OV9650，实现网络监控
用户按键： 板载四个用户按键；使用外部中断
外扩GPIO, 16条数据线, 25条地址线, 10路中断，片选信号等；
底板尺寸：115mm×143mm。
液晶屏
三星LTV350QV-F0E 3.5寸真彩TFT液晶屏
液晶屏品牌：三星（全新三星原装）
型号： LTV350QV-F0E
尺寸： 3.5寸
显示面积： 70.08（H）mm×52.56（V）mm
显示颜色： 16.7兆色
分辨率： 320RGB×240
对比度： 300:1
亮度： 320cd/m2（流明）
使用温度： -20℃到60℃
液晶驱动板介绍
驱动板自带两个接口: 40pin的0.5间距的薄膜线接口和50pin的2.0间距的插针接口;
提供5V和3. 3V两种电压供电,缺省状态是3.3V供电。
LCD驱动板的尺寸: 103mm×83mm
触摸屏介绍: 触摸屏使用次数: 超过100,000次 响应时间: ≤10ms
目前该产品已进行批量生产, 具有稳定的性能和较好的口碑。
可提供接口部分的原理图, 方便您的使用。
LCD驱动板的尺寸: 103mm×83mm
SKY2440开发板装箱清单：
1 天嵌sky2440v1.0核心板一片
2 天嵌skyS3C2440v3.0底板一片
3 直连九针串口线一条
4 串口扩展板一块(带配线一条）
5 交叉网线一条
6 主从USB接口线一条
7 并口JTAG下载线一条
8 DVD光盘一张（内容可能随时更新, 请您留意我们网站的通知）
9 12V稳压电源一个
10 3.5寸三星全新原装真彩TFT液晶屏LTV350QV-F0E（含触摸屏, 16.7色，
显示颜色：16.7兆色， 零售价格为530元每套）
SKY2440开发板光盘资料：
1、 编译好的Wince， linux镜像文件，
2、 烧写工具软件SJF2440,
3、 Windows工具软件如 ActiveSync, H-JTAG, dnw等，
4、 USB Device接口驱动程序；
5、 BOOTLOADER源代码；
6、 无OS的测试程序；
7、 Linux for S3C2440内核源码包以及编译工具；
8、 Windows CE for S3c2440 BSP包以及Platform Build集成开发工具。
9 源自三星网站的开发资料
10、电路原理图（核心板PDF, 底板PROTEL）
11、详尽的用户手册；
12、主要芯片手册及资料；
LINUX软件特性(基于linux-2.6.13内核)
类别 说明
u-boot
首创支持usb下载的u-boot, 使用更方便, 开发更容易！
一键式更新程序: bootloader, kernel, Yaffs, NK.bin等更新
一键式选择设置linux启动参数
内核
Linux-2.6.13内核 采用Linux2.6 内核，更好兼容S3C2440
文件系统 支持YAFFS/ROM/CRAM/EXT2/FAT32/NFS等文件系统
驱动支持
System Interrupt & Timer Driver 系统中断和系统时钟驱动
0Serial device driver 三个串口驱动
Flash memory device driver 内核集成Nand Flash驱动
Ethernet device driver 集成100M以太网卡驱动(DM9000)
RTC (Real Time Clock) Driver 实时时钟驱动
USB Host driver USB Host驱动
USB Slave USB Slave驱动
LEDS LEDS灯驱动
Buttons 用户按键驱动
声卡驱动 立体播放音频, 录音
液晶(LCD)驱动 支持640*480,240*320,320*240等不同分辨率的TFT
Frame Buffer Frame Buffer驱动
触摸屏驱动 触摸屏驱动
SD卡驱动 SD卡驱动
IDE 驱动 内核集成IDE HDD 驱动
网络应用
TCP/IP 完整的TCP/IP协议
Telnet、FTP、inetd 网络远程登录工具及服务
boa Web服务器应用程序
servfox 控制台下的摄像头应用程序，
可通过网络访问开发板的摄像头，
以及把摄像头获取的图像显示在LCD上，
配合USB摄像头可实现网络监控。
其他应用程序
spcacat 控制台下的摄像头抓图程序
rz和sz 控制台下使用串口接收和发送文件的程序
snapshot 控制台下的LCD抓屏软件
madplay 控制台下的MP3播放器
基本工具 busybox1.2.0工具集,
Linux常用命令,占用空间小,命令强大
图形界面 Qtopia Embedded,
Trolltech 开发的用于嵌入式 Linux 的图形用户界面系统,
支持浏览器,Medialplay播放器,文件管理器等等
USB 从设备驱动程序 支持USB鼠标、USB键盘、U盘、USB移动硬盘等）
USB Hub 支持各种USB Hub
USB 摄像头 支持使用中芯微301P系列芯片的USB摄像头
(市场上销售的usb摄像头有70%以上都是基于中芯微芯片)
WinCE 5.0 软件特性
类别 说明
u-boot
首创支持usb下载的u-boot，使用更方便，开发更容易！
一键式更新程序：bootloader, kernel, Yaffs, NK.bin等更新
一键式选择设置linux启动参数
驱动支持
及软件特性
Display Driver 显示驱动程序
Audio Driver 音频驱动程序
DM9000 Ethernet Driver 100M以太网(DM9000)驱动程序
Touch Driver 触摸屏驱动程序
USB Device Driver USB 从设备驱动程序
USB同步驱动 USB同步驱动（使用Microsoft ActiveSync）
USB摄像头驱动 支持使用中芯微301P系列芯片的USB摄像头
(市场上销售的usb摄像头有70%以上都是基于中芯微芯片)
USB无线网卡驱动 USB无线网卡 VIA VT6656
USB Host Driver 主设备驱动程序
可支持接 USB鼠标, USB键盘, U盘, USB移动硬盘等
Serial Driver 三串口的驱动程序
NandFlash Driver NandFlash 驱动程序
RTC Driver 实时时钟驱动程序
EINT Driver 外部按键（外部中断）驱动程序
LED Driver LED 灯驱动程序
SD Driver SD 驱动程序
Windows XP界面风格
Windows Media Player 9.0（支持MP3、MPEG2、MPEG4、WMV以及WAV等）
图片浏览器，写字板
IE6浏览器
httpd服务器
注册表保存
无操作系统支持的应用程序开发DEMO（对ARM研究人士尤其适用），提供如下测试功能：
蜂鸣器
A/D转换
触摸屏
液晶LCD
声卡
按键
SD卡测试
I IC功能测试
RTC测试
售后服务：
售前技术支持和售后技术支持服务：
1 提供QQ即时聊天工具技术支持服务（国内售后最完善，最快捷），以及Email技术支持。
2 售前技术支持QQ群：60517574 ，客户售后服务QQ群：44695799
经天嵌科技及其授权代理，代销商销售出去的所有产品（除产品介绍中特别注明外）
均享受以下保修政策。
1. 包换 提供3个月的超长时间免费包换服务（人为损坏，则不能包换），
2. 保修 12个月内免费保修, 自产品售出之日起12个月内
（如果客户不能提供确实的销售日期证明，我们将按照产品的出厂日期来计算保修期限），
3. 凡购买天嵌开发板的用户, 在使用过程中有任何疑难, 可随时来电或电子邮件到天嵌科技，
在我们的SKY2440开发板QQ群提问,我们会及时的为你解答。
自产品出售之日起, 为客户提供终身的产品维护服务. 对于在保修期内但不符合保修条件的
故障产品和超过保修期限的产品, 我们提供有偿的产品维修服务，
在客户确认接受产品的维修费用后, 我们安排进行产品的维修，
具体的维修服务规定参见下列详细条文
维修对象：所有天嵌开发板及产品。
维修周期：自收到维修产品后, 我们即安排进行检测, 在与客户确认维修费用后，
我们将组织专门人员在最短时间内修复返回, 一般的故障维修周期为7 个工作日
（不含运输过程中的时间）, 对于由于存在特殊原因而不能短期内修复的故障，
我们会酌情与客户另行确认维修周期。
维修费用：在保修期内的天嵌开发板及产品, 由于客户使用不当造成产品损坏，
不符合保修条件的维修产品, 我们只收取元件材料费，
不收取维修服务费用; 超过保修期限的维修产品，
根据实际的损坏程度确定收取元件材料费和维修费的金额。
运输费用：
1. 属于三个月包换, 12个月内正常检测维修的产品的正常问题返修产品至我司的运输费用由客户负担，
维修后的产品返还的运输费用由我们负担。
2. 属于人为损坏的产品, 不论时间长短, 来回运费均由客户负担。
保修期内的产品出现下列情况不提供免费保修服务：
1 液晶屏不在保修范围之内。但在刚收到货验收时如液晶屏不正常显示, 属于可换范围。
2 由不正确使用等人为因素或不可抗拒的自然力引起的核心器件
(核心器件包括但不仅限于CPU、FLASH、 SDRAM 等芯片)的损坏、烧毁等不在保修范围之内。.
1. 客户返回的维修品应附带详细的产品故障现象说明, 以便我们能够尽快进行维修，解决故障；
2. 客户应写明详细的联系地址、电话、联系人等信息, 以便维修好的产品能够及时准确地返回给您；
3. 由于产品属于精密电子产品，客户返还产品时务必注意采用安全可靠的包装和运输方式，
以避免由于运输造成更加严重的损坏, 建议客户办理运输的保险。
对于途中由于运输原因或其它不可抗拒原因造成的损失, 本公司不承担赔偿。
建议使用快递运输送货上门方式，一般二到三天即到。
郑重声明：
我们所配的光盘所涉及的开发平台与相关软件仅供测试使用, 只为方便用户, 属于免费提供，
关于相关软件使用的技术支持一概不负责, 同时软件版权的注册费用户自负

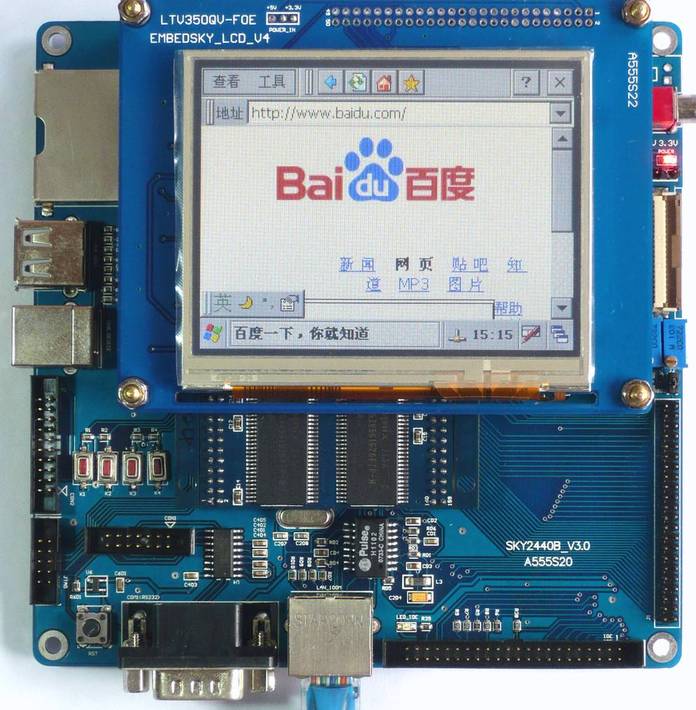

此主题相关图片如下：

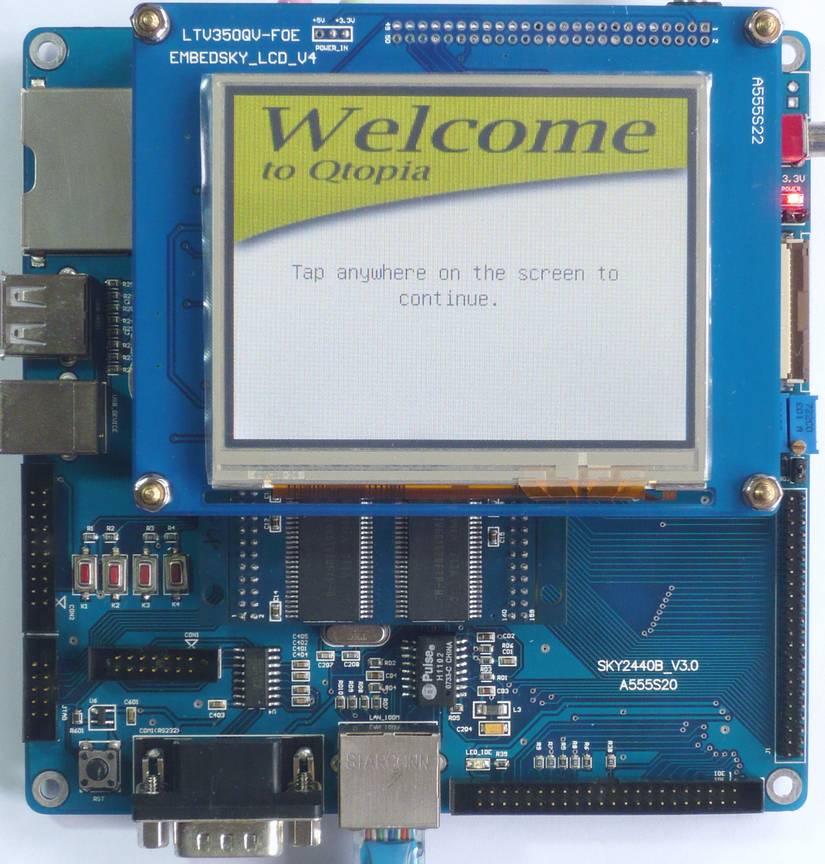

此主题相关图片如下：

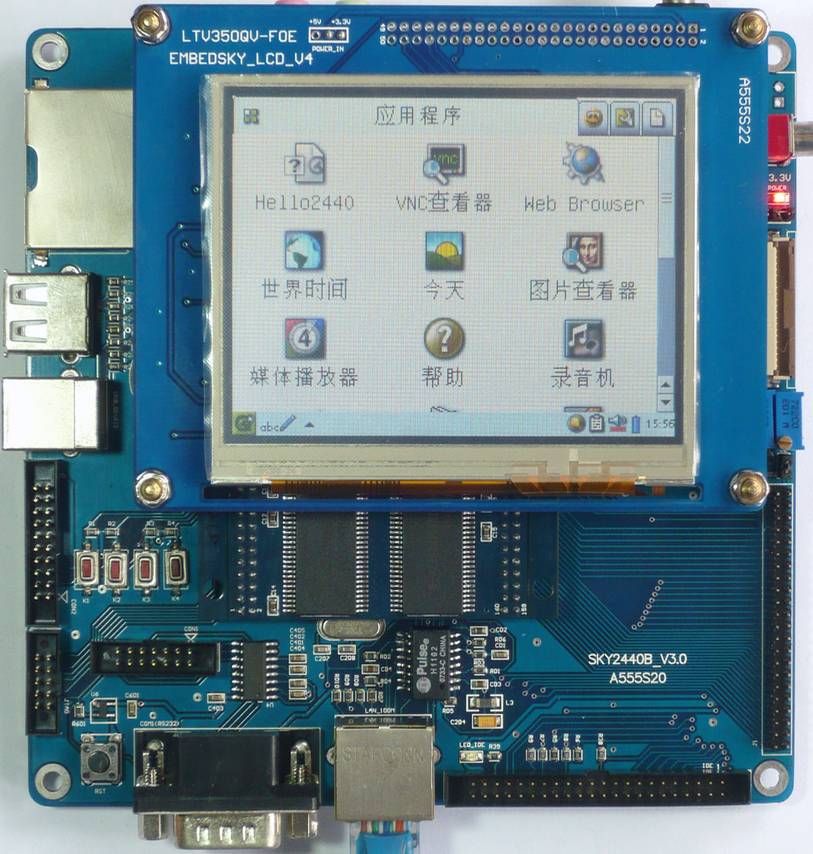

此主题相关图片如下：
此主题相关图片如下：
