 [原创]广播级高清LED视频处理器

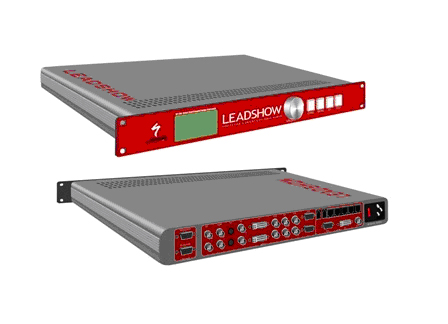

此主题相关图片如下：

　秉承泽视科技有我皆可能的设计理念，LED Director作为LED全彩大屏幕量身定制的视频系统控制平台的同时，通过模块化的设计手段，使LED Director同时适用于视频格式上变换和下变换等相关应用领域。
LED全彩大屏幕控制平台：
　　LED全彩大屏幕作为平板显示设备的其中一员，在实际应用中作为视频播放的最终媒介。由于LED平板显示的自身特点，对于视频显示有着与其他平板显示系统所不同的4个特殊需求。
　　第一、 由于面积（或者分辨率）与造价有着密切的联系（LED大屏幕以平米为单位报价），因此播放视频时要求将视频画面压缩后显示以降低分辨率，降低整体成本。如将输入为1024*768*60Hz的画面缩小到最终分辨率320*240*60Hz并显示；LED Director完全配备了“无级”缩放的处理能力，可以将任何标准输入分辨率缩小到一个像素级画面；
　　第二、 点间距直接影响系统造价，点间距越密，系统设计生产成本越高。但是点间距的大小直接影响了视频显示的流畅性和整体效果。因此，在满足第一个视频缩放要求的前提下，对于缩放的算法、运动补偿和边缘增强有着近乎苛刻的要求；LED Director采用了最新的动态边缘运动补偿和像素级增强算法，可以最大程度的弥补大间距视频再现的流畅性缺陷；
　　第三、 LED灯管通过电流驱动，对于电流的变化天生敏感，细微的电流变化都可以通过LED的亮度表现出来。目前的LED灯管的驱动通过恒流源（CCD, Constant Charge Device）芯片的PWM电压到电流的D/A变换来实现。目前最新的CCD晶片的精度已经达到16位，相比之下，视频源的前端采样精度则远远滞后。目前行业内使用的视频采样系统完全以8位为主，而依赖于电脑的非脱机系统更因为压缩算法的不完善以及系统间连接的量化损失等原因，在灰度级表现能力上离理论256级相去甚远。因此，在影像表现上是完全的大红大紫，影像再现能力最差；LED Director以纯10位处理技术自诩，引领行业变革为己任，推动LED全彩大屏幕与HDTV的即时接轨；
　　第四、 LED大屏幕显示由于模块化设计、环境亮度自适应性、灯管的单灯亮度和色度校正等需求，需要前端控制系统提供模块编址、寻址，Gamma环境亮度适应性校正以及单灯偏差校正技术。传统的视频处理设备不仅仅在上述3个功能上存在较大缺陷，对于这样的需求更是缺乏相应的解决方案。LED Director通过内嵌嵌入式系统和相关功能模块，从而实现从视频处理仪到控制平台的飞跃。
　　考虑到LED大屏幕在体育场馆等多种应用场合下，系统集成的特殊性，LED Director在设计上采用输入的环通和输出的预监，更好的满足相应的需求，并节省了客户为小系统投入的成本。
信号处理器：
　　信号处理器的目的是将输入信号转换为其他标准格式的信号，如将输入的复合视频信号（CVBS）转换为隔行分量信号（YCbCr），从而为信号传输和布线提供方便。信号处理器在提供信号转换功能的同时，同时实现信号质量增强的目的。具体应用可以细分如下：
　　1） 静态演示，如公司的LOGO，数码相片以及幻灯片等存放在计算机中，而目标显示器只有复合视频信号（Composite）输入；信号处理器需要将计算机的显卡输出信号转换为复合视频信号；
　　2） 同步处理器，如电视台的时基校正应用。在信号转换或者接收的过程中，确保同步信号的处理不引起显示时丢失同步信号或者同步锁相引起跑帧现象；
　　3） 多画面显示，常用为双窗口显示处理。要求任意两个窗口大小位置可调，叠放顺序可更改；
　　4） 通用信号处理器，要求具备信号无缝切换、信号标准转换（分辨率的上变换或者下变换）、格式转换（电视制式变换、信号格式转换）、缩放等功能于一身。
　　LED Director在设计上高屋建瓴于LED应用高端，向下完全兼容通用信号处理器的所有应用领域。
上下变化和格式转换器：
　　上变换的目的是将低分辨率的输入信号转化并接入高分辨率的终端输出，如将标准1024*768*60Hz的XGA信号转换到1280*1024*75Hz的SXGA输出上；下变换的目的则反之。
　　格式转化相对于不同市场应用领域的标准分辨率信号间的相互转化而言。如基于ITU（International Telecommunications Union，国际电联）的标准格式向VESA（Video Electronics Standards Association，视频电子标准协会）组织的标准转换。用接口信号表示即以复合视频、S端子、分量视频输入的信号向模拟RGB、DVI、HDMI等的变换，或反之。
　　LED Director在设计上全面支持了各种输入接口的上下变化（上变换最大输出分辨率2048*1536*60Hz，下变换最小输出分辨率480i）以及格式转换。目前已经完全支持各种接口信号入到VESA标准接口的信号出。同时为广播级用户预置了专业SDI接口，并支持SDI信号间的上下变换。即将发布的III型，将进一步支持VESA向ITU的格式转换。
信号发生器：
　　信号发生器的作用在于不需要任何外部信号源接入前提下，依靠自身可编程时钟产生各种标准信号逻辑，在提供源信号作用的同时，对产品的设计原理、品质检验提供可靠的检验手段。
　　LED Director在设计上全面支持各种标准信号输出，在即将发布的LED Director-IV型将增加对信号发生器的支持，为目标平板显示设备提供可靠的性能测试参考。
