→大虾们帮我分析一下这个电路好吗?[huyajun9927]
*第20923篇: 大虾们帮我分析一下这个电路好吗?
楼 主:
huyajun9927
2004年4月12日11:36
大虾们帮我分析一下这个电路好吗?

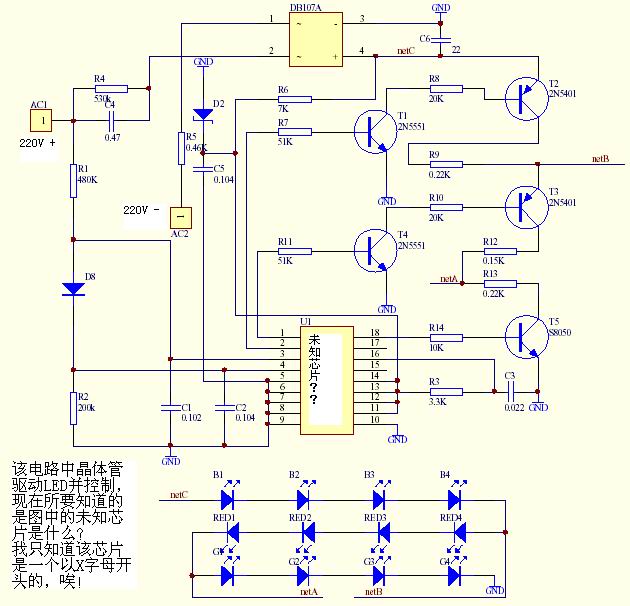

此主题相关图片如下:
这是一个LED显示电路
有个芯片我找不到了,我只是想破译这个电路,谢谢
第
2
楼:
sunsky
2004年4月12日13:52
这灯是怎样显示的?时序怎样?
第
3
楼:
荒原野草
2004年4月12日16:20
难啊
吾有生之年所见18条腿的片子屈指可数,然不曾见到一支这样的片子。试分析如下:
1。电源引脚不是常见的右上左下,似乎不是常见数字电路。
2。16脚貌似低电平有效的复位电路
3。3、4两脚似乎用于震荡,产生用于运作的时钟。
4。1、2、18必为输出无疑。
估计可能为以下几种芯片:单片机,分频器,运放
第
4
楼:
yujie
2004年4月12日20:51
好像是PIC的单片
这好像是pic16c5x之类的单片机,1,2,18,17分别是pa0、pa1、pa2、pa3;14脚为vcc;5脚是地,4脚是RESET,3脚是定时器/计数器口,供你参考
第
5
楼:
phyqxq
2004年4月13日08:35
回复
我想这个芯片是串行移位芯片或者是编解码芯片,理由亮点:1.这款芯片无需晶振,不是cpu。2.它用50hz工电做脉冲信号
第
6
楼:
jinquan
2004年4月13日08:44
要是你自己想设计的话自己搞一个算啦
要
要是你自己想设计的话自己搞一个算啦
要是维修的话就比较麻烦啦
第
7
楼:
e2000w
2004年4月14日09:54
是一个台湾出的免变压器的AC/dc好像是
是一个台湾出的免变压器的AC/dc好像是
第
8
楼:
guest
2004年4月14日15:36
[DB107A是一个什么东西,我在goo
[DB107A是一个什么东西,我在google中没找到该芯片
第
9
楼:
guest
2004年4月14日16:20
pic16c54
pic16c54
