飞利浦PO2140-EK V2 评估板PO2140-EK V2 评估板可用于用户没有目标板情况下，或者产品研发前期帮助用户测试代码、验证设计，或学习熟悉ARM体系使用，本评估板兼容所有LPC213X/214X系列ARM芯片。下面将详细介绍本评估板的软硬件构成。
PO2140-EK V2评估板由核心芯片飞利浦公司的LPC214X加上几个外围扩展芯片构成，LPC214X系列包含了所有飞利浦LPC2100系列的功能，而且增加了USB接口，使得系统功能更强大！
开发套件配置：
本开发套件包括以下附件
1） PO2140-EK V2开发板主板一块
2） 客户可选CPU-PACK板一片（标配LPC2148_PACK）
3） 16*2字符型液晶一片
4） 配套的用户手册（在CDROM）
5） 开发工具和测试代码等（在CDROM，包含ARM ADS,KIEL FOR ARM,IAR FOR ARM）
6） ARM简易调试线（配套有调试代理软件，可以在ADS，REALVIEW，IAR环境下使用）
7） USB连接线（A to B）
8） 串口连接线 ( 孔对孔直连 )
9） 配套光碟
可选配件：
1） CPU_PACK 板，用户可根据自己的需求选购更多型号的CPU_PACK板。
2） MMC/SD卡，本开发板支持MMC/SD卡读写试验，MMC/SD卡为可选配置，推荐用户自行到市场采购
3） Multi_ICE 兼容JTAG仿真器，推荐用户自行选购。
注：本开发套件硬件上兼容keil公司MCB2140/MCB2130，兼容IAR 公司2140/2130开发套件，并在此基础上增加了部分功能。所以keil官方网站的测试代码和IAR官方网站提供的测试代码都可以在本套件上正常运行，这样就大大增加了用户对编译器开发工具等的选择空间。而且可以实现多平台测试，以对比各个编译工具的优点和特色！另外需要注意的是各个官方网站提供的测试代码仅仅适用于自己的编译器，也就是说keil的代码是不能拿到IAR的编译环境下编译，它们之间跨平台编译需要做大量工作！
板子配置
PO2140-EK V2开发板支持下列功能.
USB 2.0 Full Speed Interface
PO2140-EK V2开发套件提供了USB全速接口，此USB接口并非外部扩展，而是LPC214x自身集成的硬件USB接口。并且可以通过USB接口为系统供电。
两个串行接口
PO2140-EK V2提供了标准的DB9连接的串行接口，并且两个都引出，方便用户选择使用。其中COM0为简化串口，COM1为标准MODEM串口。
低频放大器LF Amplifier
PO2140-EK V2提供了一个音频放大器，连接到D/A转换器的输出，可以通过J7，J8跳线设置选择通过D/A转换器控制液晶屏背光亮度（J7=1~2）或者驱动喇叭发出声音（J8=1~2）。
ADC
PO2140-EK V2提供了两个可调整的模拟电压（电位器），可以方便测试A/D转换器，并且可以把POT2当成一个控制量使用，可以通过跳线J3使能和禁用这个功能。POT1可以作为普通的A/D试验或者通过修改代码实现POT1的功能。
PWM
PO2140-EK V2提供了两个PWM输出，其中PWM4输出为专用的PWM试验输出端，通过板子右下角的测试点可以测试原始的PWM信号（TP6/PWM测试点）和通过低通滤波后（TP1 /DAC测试点）得到的直流电压随PWM变化的情况。PWM5的输出端通过低通滤波后可以通过跳线J7，J8 选择控制液晶背光亮度（J7=2~3）或者驱动喇叭发出声音（J8=2~3）。
LCD接口
PO2140-EK V2支持16*2字符型液晶。为用户开发可视界面提供便利，通过LCD组（JP13,JP14）选择使能（短路），禁止（开路）此功能，IAR 官方网站提供的LCD测试代码对此功能有很好的支持。
SPI试验接口
PO2140-EK V2为用户开发SPI总线提供了便利直观的可视界面，通过SPI串入并出的74HC595可以在LED数码管上看到通过SPI发出的命令字，判断SPI设置，工作是否正常，通过JP17使能（短路），禁止（开路）此功能
IIC试验接口
PO2140-EK V2支持IIC总线，板上内置了支持IIC总线的EEPROM。可以方便用户调试验证IIC总线或者作相关试验。
MMC/SD卡接口
PO2140-EK V2增加了对MMC/SD卡的支持，可以通过LPC214X内置的USB实现读卡器等高级功能，IAR的MMC演示程序支持MMC信息配置识别功能。
键盘接口
PO2140-EK V2提供了3个按键， 注意S2 为复位键，不是键盘！ S1/INT1 ,B1/KEY1(INT2) ,B2/KEY2(INT0)。方便用户试验键盘操作，由于3个按键都是连接到INT接口，所以可以使用IO查询模式或者中断模式！另外 B1 ，B2 在IAR提供的“USB MOUSE”演示程序中担当光标移动功能键。
LED灯试验口
PO2140-EK V2在P1.16~P1.23上通过HC244驱动8个LED灯，方便用户作为指示或入门演示使用，此功能可以跳线J5使能和禁止，短路使能，开路禁止。同时这个功能在KEIL官方提供的例程中兼作声音的UV指示（USBAudio）。
GPIO试验口
PO2140-EK V2将所有的GPIO引出，方便用户试验，板子最右侧的双排针（GPIO）我们都作了详细的标识，用户可以根据自己的需要连接试验。
ISP下载接口
PO2140-EK V2的提供了硬件ISP下载支持功能，可以通过设置跳线J1，J2实现软件自动控制的ISP功能，免去了ISP过程需要人为设置硬件电平条件的操作。使得操作更方便更简洁。J1，J2 全部短路使能ISP功能，断开禁止此功能。ISP功能通过COM0 接口和PC通讯，波特率为自适应，上位机需要安装PHILIPS公司的ISP下载软件“LPC 2000 Flash Utility”，一定要V2.2.2或者更高版本才支持214X系列芯片！
ETM TRACE 跟踪调试接口
PO2140-EK V2的ETM TRACE接口可以连接TRACE跟踪调试设备，可以实现实时在线跟踪调试功能。
JTAG 下载调试接口
PO2140-EK V2的JTAG接口加上配套的简易JTAG调试线，就可以实现实时在线调试功能。简易调试线通过调试代理程序（H-JTAG或者其他调试代理），利用RDI接口在AXD，REALVIEW 或者IAR里实现实时仿真。
CPU PACK 接口
PO2140-EK V2的CPU PACK接口方便用户仅用一套通用的主板，通过随意更换开发板的主芯片PACK（目前仅限于LPC213X和LPC214X系列），实现不同芯片的开发仿真功能，降低成本，提高灵活性。
太极盛鑫淘宝店：
公司网站：
联系方式：北京市海淀区知春路新中发二层2223柜 电话：13701125299 15810945608
QQ：642481204
公司地址：北京市海淀区知春路118号知春大厦B座703室 电话：010-62561844 传真：010-62561844-608

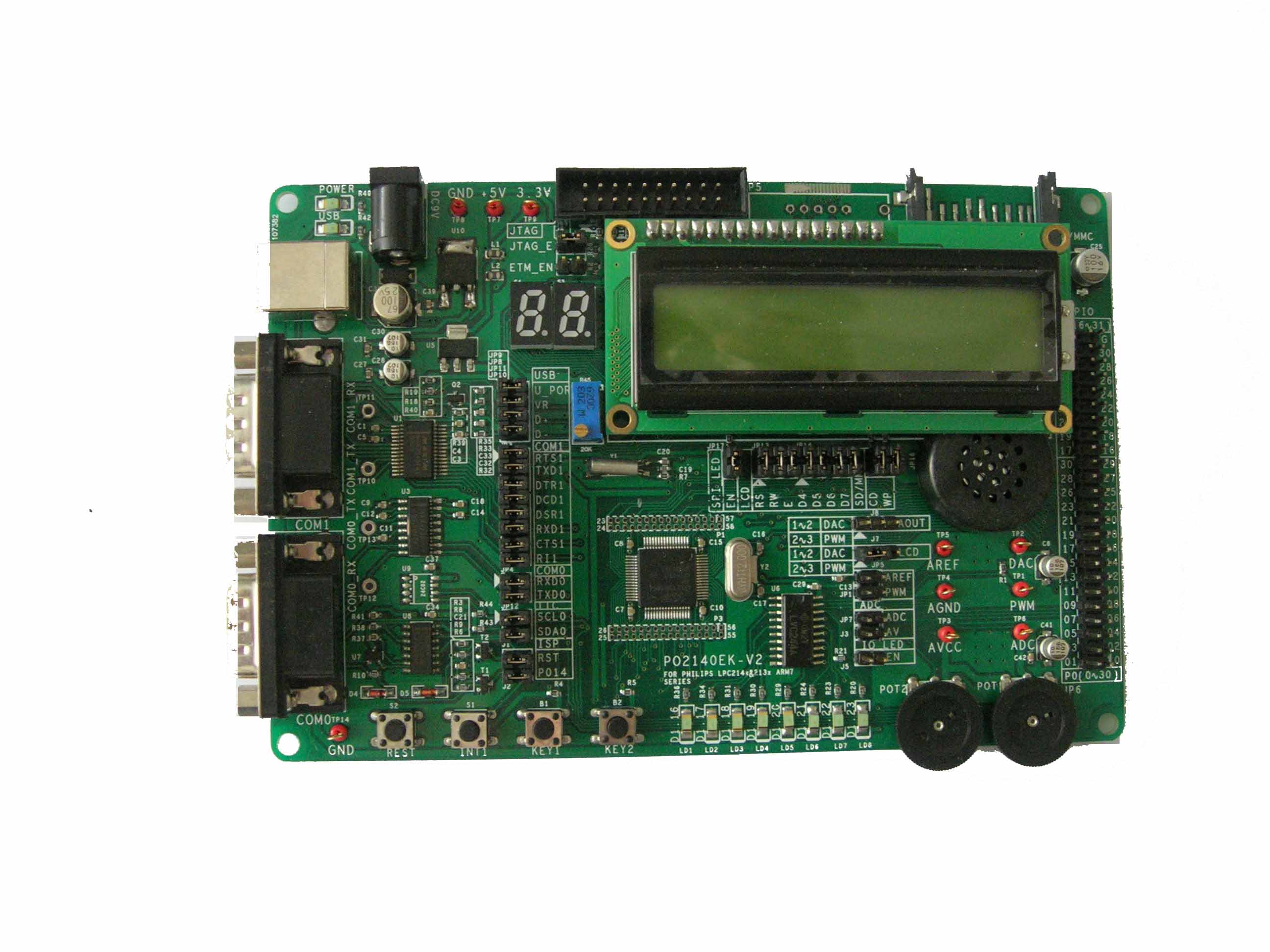

此主题相关图片如下：
