RW EQU P3.1

E EQU P3.5

ORG 0000H

MOV P0,#00000001B ；清屏

ACALL ENABLE

MOV P0,#00111000B ；8位2行5x7点阵

ACALL ENABLE

MOV P0,#00001111B ；显示器开、光标开、闪烁开

ACALL ENABLE

MOV P0,#00000110B ；文字不动，光标自动右移

ACALL ENABLE

MOV P0,#0C0H ；写入显示起始地址（第二行第一个位置）

ACALL ENABLE

MOV P0,＃01000001B ；字母A的代码

SETB RS ；RS=1

CLR RW ；RW=0

CLR E ；E=0

ACALL DELAY

SETB E ；E=1

AJMP $

ENABLE: CLR RS ；写入控制命令的子程序

CLR RW

CLR E

ACALL DELAY

SETB E

RET

DELAY: MOV P0,#0FFH ；判断液晶显示器是否忙的子程序

CLR RS

SETB RW

CLR E

NOP

SETB E

JB P0.7,DELAY ；如果P1.7为高电平表示忙就循环等待

RET

END

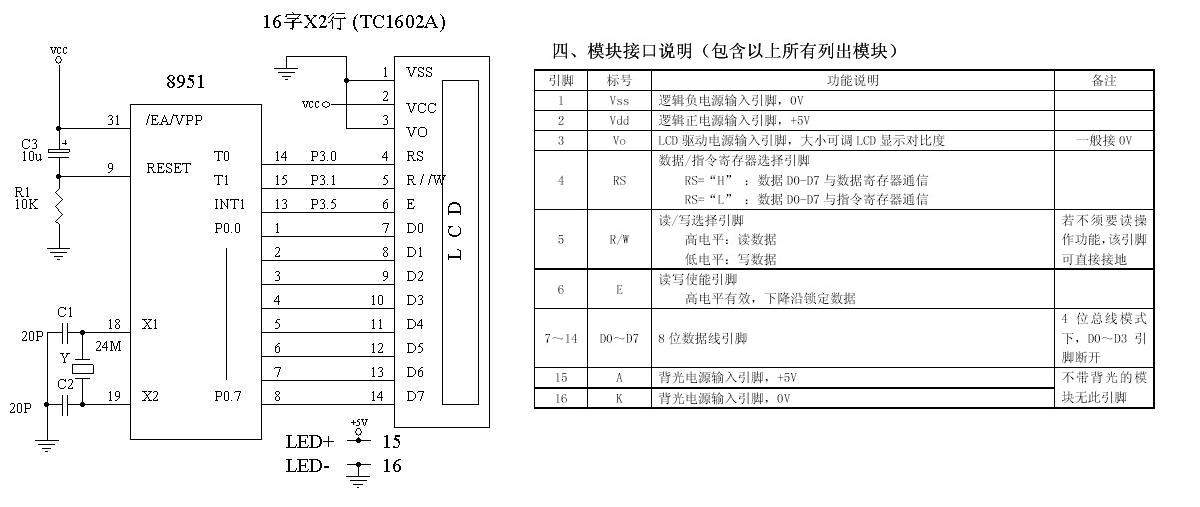

此主题相关图片如下：
