 菜鸟请教：H型桥式电路为何不能导通？
V1~V4为TIP132;VD1~VD4为IN4007;M为24V30瓦直流减速电机。
Ub1=Ub4=5v
Ub2=Ub3=0v
可就是不能导通，为啥？

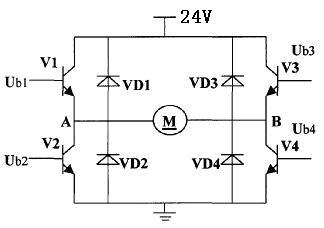

此主题相关图片如下：


第2楼:bw999 2004年2月28日08:25

 主要是UB1驱动电压太低，假如V4导通，
主要是UB1驱动电压太低，假如V4导通，则B点电压为0.4V左右,如V1导通,则A点电压为22.5V左右,那么UB1必须大于23V。解决办法就是在去UB1的回路中再用一个三极管驱动一下，或直接用BA6208专门电机驱动电路。


第3楼:sellen 2004年2月28日21:38

 非常感谢你的指点，我刚开始时用L298N
非常感谢你的指点，我刚开始时用L298N直接驱动这个电机，稳定工作时候总是没错。
但是一到切换方向时候，L298N总是烧毁，也不知道什么原因，所以改用最古老的桥式了。
电路是从某硕士论文上面摘录的，我很奇怪他怎么试验成功了，而我不行。
是不是这个原因：我使用74HC04来驱动V1和V4，而他采用74LS08N？
另外，以下方式是不是太烦了呢，呵呵。

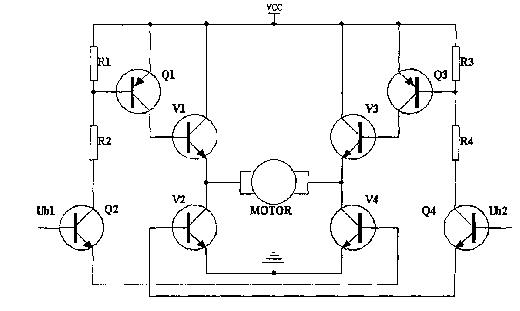

此主题相关图片如下：


第4楼:sellen 2004年2月28日22:27

 用4N25直接驱动V1~V4岂不是更好？
用4N25直接驱动V1~V4岂不是更好？？？
4N25的驱动电压足够了吧？有谁用过？能同时驱动V1和V4么？


第5楼:yadjt 2008年5月23日19:39

 [讨论]
如果真是：Ub1=Ub4=5v，V4已损坏，V1不能饱和，要加小信号电路。
